نقشه شیائومی REDMI NOTE 13 PRO PLUS
- DIODA CONNECTOR – دیود ولیو کانکتورها
- BACK CAMERA 2M MACRO – دوربین عقب ماکرو
- BACK CAMERA 8M ULTRA WIDE – دوربین عقب ۸ مگاپیکسل التراواید
- BACK CAMERA 64M WIDE – دوربین عقب واید
- CHARGE AND DATA – مسیر شارژ و دیتا
- COMPONENT NAME – نام قطعه
- FINGER PRINT – اثرانگشت
- FRONT CAMERA – دوربین جلو
- HANDSFREE – هندزفری
- LCD LIGHT – لایت ال سی دی
- LCD – ال سی دی
- MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
- NETWORK – شبکه
- ON OFF VOLUME KEY – کلید روشن خاموش پاور
- SIM CARD – سیمکارت
- TOUCHSCREEN – تاچ صفحه
- WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس
نقشه شیائومی Note 13 Pro Plus؛ مرجع پیشرفته تعمیر مادربرد
نقشه شیائومی Note 13 Pro Plus یک سند مهندسی دقیق است که ساختار الکترونیکی مادربرد را نمایش میدهد و پایه تعمیرات تخصصی این مدل پرچمدار محسوب میشود.
اهمیت نقشه مادربرد در تعمیرات Note 13 Pro Plus
پیچیدگی بالای طراحی برد و استفاده از قطعات فشرده باعث شده تعمیر این مدل بدون نقشه، با ریسک خطای بالا و آسیب ثانویه همراه باشد.
نقش نقشه در عیبیابی علمی و هدفمند
دسترسی به نقشه مادربرد باعث میشود فرآیند تعمیر از حالت تجربی خارج شده و بر اساس تحلیل مسیرها و ولتاژهای واقعی انجام شود.
نقشه شیائومی Note 13 Pro Plus چه اطلاعاتی ارائه میدهد؟
در این نقشه مسیرهای پاور، شارژ، RF، دیتا، تصویر و موقعیت دقیق قطعات SMD بهصورت ساختاریافته مشخص شدهاند.
جایگاه نقشه در تعمیرات سطح برد
در تعمیرات حرفهای، نقشه مادربرد نقش مرجع تصمیمگیری دارد و از تعویض اشتباه قطعات یا تخریب لایههای برد جلوگیری میکند.
بررسی معماری مادربرد Note 13 Pro Plus
نقشه این مدل بلوکهای اصلی شامل پردازنده، تغذیه، حافظه، شبکه، تصویر و ماژولهای جانبی را بهصورت تفکیکشده نمایش میدهد.
نقش پردازنده در ساختار برد
پردازنده مرکزی قلب اصلی مادربرد است و نقشه مسیرهای تغذیه، کلاک و خطوط ارتباطی آن را برای تحلیل بوت و پایداری سیستم مشخص میکند.
تحلیل مدار تغذیه در نقشه شیائومی Note 13 Pro Plus
مدار پاور یکی از حساسترین بخشهای این مادربرد محسوب میشود و کوچکترین اختلال در آن میتواند باعث خاموشی یا ریست شود.
مسیرهای ولتاژ اصلی در نقشه مادربرد
در نقشه، مسیرهای VBAT، VSYS و خروجیهای رگولاتورهای PMIC با وضوح بالا مشخص شدهاند تا ولتاژگیری دقیق انجام شود.
کاربرد نقشه در رفع خاموشی کامل
در شرایط روشن نشدن دستگاه، نقشه امکان بررسی مرحلهای مسیر باتری تا مصرفکنندهها را فراهم کرده و نقطه قطع سریع شناسایی میشود.
نقش نقشه در تشخیص جریانکشی غیرعادی
با تحلیل مسیرهای پاور در نقشه، مصرفکنندههای مشکوک شناسایی شده و امکان ایزولهکردن بخش معیوب وجود دارد.
بررسی سیستم شارژ در Note 13 Pro Plus
این مدل از فناوری شارژ سریع استفاده میکند و مدار شارژ آن نسبت به مدلهای معمولی حساستر طراحی شده است.

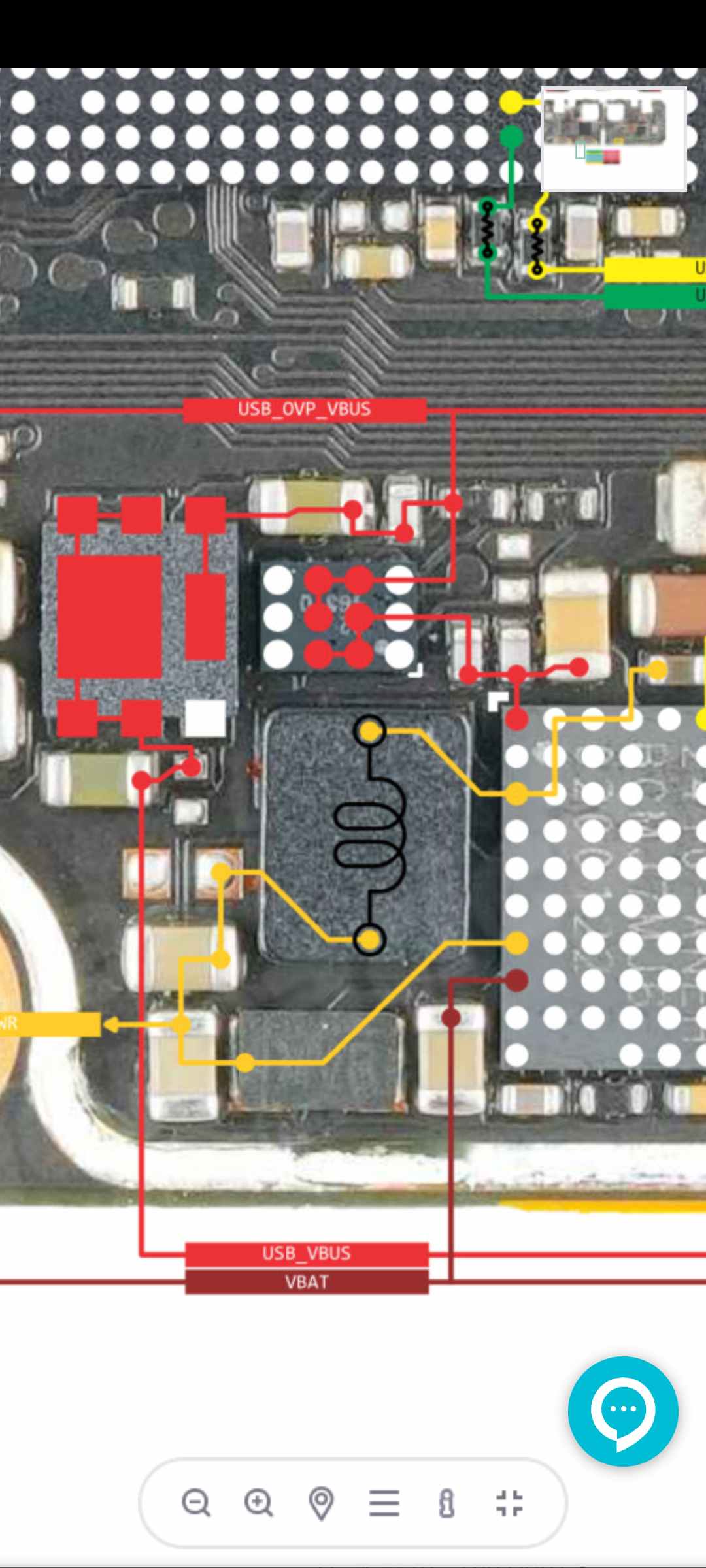

تحلیل مسیر شارژ در نقشه مادربرد
نقشه مسیر ورودی شارژ، آیسی شارژ، مسیر باتری و قطعات محافظ را نمایش میدهد و عیبیابی شارژ را دقیق میکند.
نقش نقشه در رفع مشکلات شارژ سریع
در اختلالات فستشارژ، نقشه کمک میکند مسیرهای کنترلی و ولتاژهای مربوط به شارژ سریع بهدرستی بررسی شوند.
بررسی مشکلات شبکه و آنتن در Note 13 Pro Plus
با توجه به طراحی پیشرفته RF، مشکلات آنتن بدون نقشه بهسختی قابل تشخیص و تعمیر هستند.
تحلیل مسیرهای RF در نقشه شیائومی
در نقشه، مسیرهای RF، فیلترها، آنتن سوئیچ و ماژولهای مرتبط با شبکه بهصورت دقیق مشخص شدهاند.
اهمیت نقشه در حفظ کیفیت سیگنال
تعمیر بدون نقشه در بخش RF میتواند باعث افت دائمی سیگنال یا ناپایداری شبکه شود که اغلب غیرقابل جبران است.

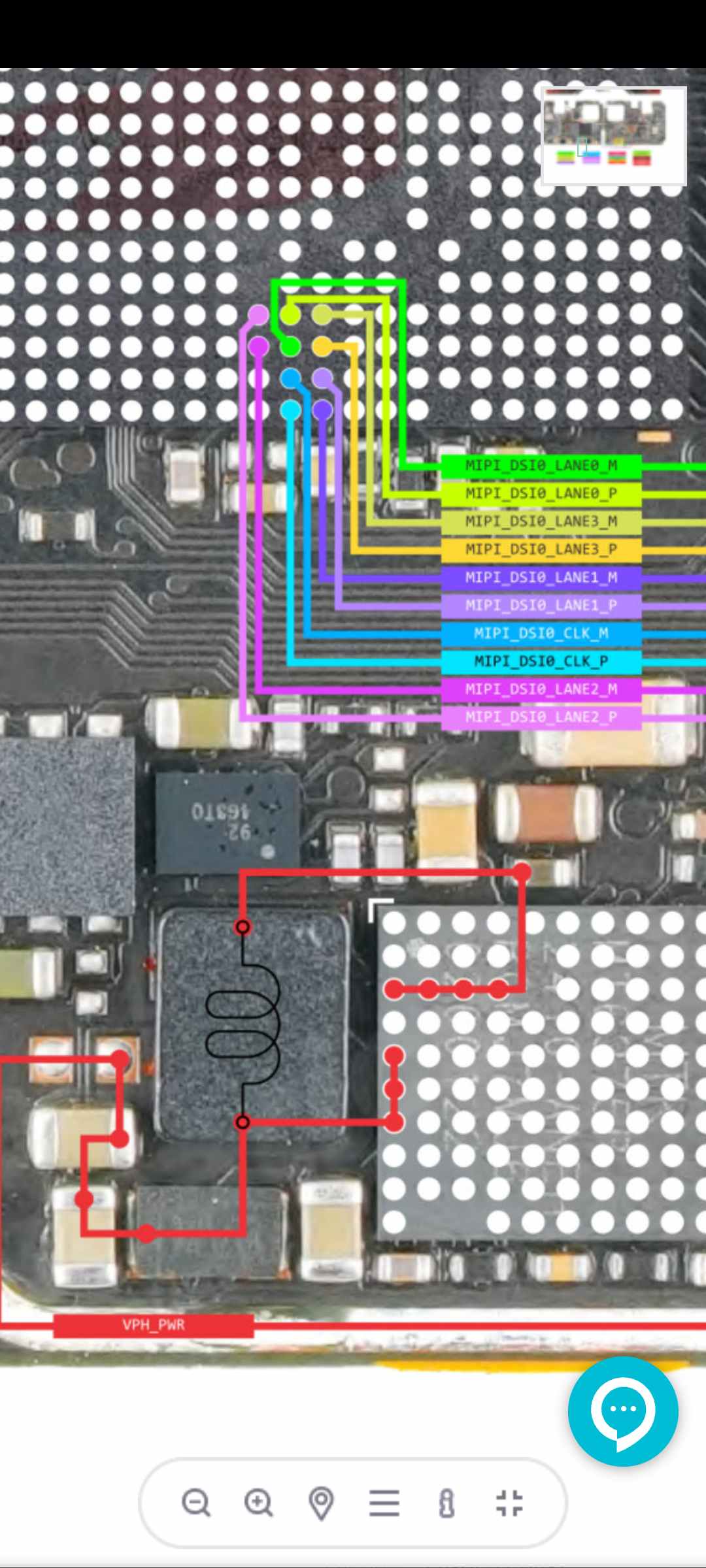

بررسی مسیرهای تصویر و نمایشگر در مادربرد
Note 13 Pro Plus از نمایشگر پیشرفته استفاده میکند و مسیرهای دیتا و تغذیه آن بسیار حساس هستند.
کاربرد نقشه در تعمیر مشکلات تصویر
نقشه مسیرهای مرتبط با نمایشگر را نمایش میدهد و در رفع مشکلات تصویر، پرش صفحه یا عدم روشن شدن مؤثر است.
شناسایی قطعات SMD در مادربرد Note 13 Pro Plus
بهدلیل ابعاد بسیار کوچک قطعات، شناسایی محل دقیق آنها بدون نقشه تقریباً غیرممکن است.
نقش Reference قطعات در تعمیر دقیق
وجود Reference دقیق قطعات در نقشه، سرعت تعمیر را افزایش داده و احتمال خطای انسانی را به حداقل میرساند.
مزایای نقشه شیائومی Note 13 Pro Plus در Bordmap
نقشههای ارائهشده در Bordmap با کیفیت بالا، مسیرهای کامل و ساختار قابل استفاده در تعمیرگاه عرضه میشوند.
کاربرد آموزشی نقشه مادربرد Note 13 Pro Plus
کارآموزان و مدرسین تعمیرات موبایل میتوانند از این نقشه برای آموزش ساختار برد و روش صحیح عیبیابی استفاده کنند.
نقش نقشه در افزایش سرعت و دقت تعمیرات
استفاده از نقشه باعث کاهش تعویض قطعات غیرضروری و افزایش سرعت تحویل دستگاه به مشتری میشود.
نتیجهگیری نهایی
نقشه شیائومی Note 13 Pro Plus ابزاری ضروری برای تعمیرات حرفهای است که دقت، امنیت و کیفیت تعمیر را افزایش میدهد و نسخههای Bordmap انتخابی مطمئن هستند.
