نقشه های هواوی آنر ۵۰

• DIODA IC 1 – دیود ولیو آی سی ها ۱
• DIODA IC 2 – دیود ولیو آی سی ها ۲
• DIODA CONNECTOR – دیود ولیو کانکتورها
• BACK CAMERA 2M DEPTH – دوربین عقب عمق سنج
• BACK CAMERA 2M MACRO – دوربین عقب ماکرو
• BACK CAMERA 8M UW – دوربین عقب ۸ مگاپیکسل التراواید
• BACK CAMERA 108M WIDE – دوربین عقب واید
• CHARGE AND DATA – مسیر شارژ و دیتا
• COMPONENT NAME – نام قطعه
• FINGERPRINT – اثرانگشت
• FRONT CAMERA – دوربین جلو
• HANDSFREE – هندزفری
• LCD LIGHT – لایت ال سی دی
• LCD – ال سی دی
• MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
• NETWORK – شبکه
• ON OFF VOLUME KEY – کلید روشن خاموش پاور
• SIM CARD – سیمکارت
• SUB BOARD – برد پایین
• SUB BOARD ORI – برد پایین
• TOUCHSCREEN – تاچ صفحه
• WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس
• BEFORE AFTER POWER KEY ON

نقشه هواوی آنر ۵۰ | بررسی تخصصی شماتیک و مسیرهای سخت‌افزاری

مقدمه

در دنیای تعمیرات موبایل، شناخت دقیق ساختار برد و مسیرهای سیگنال هر دستگاه اهمیت بالایی دارد. نقشه هواوی آنر ۵۰ یکی از ابزارهای کلیدی برای تعمیرکاران حرفه‌ای است که با استفاده از آن می‌توان مسیرهای تغذیه، بخش شارژ، خطوط دیتا و عملکرد آی‌سی‌های اصلی را به‌صورت کامل بررسی کرد.
در این مقاله از سایت Bordmap به بررسی دقیق شماتیک و نقشه این مدل از گوشی هواوی می‌پردازیم و توضیح می‌دهیم چگونه می‌توان از آن برای تشخیص سریع‌تر خرابی‌ها استفاده کرد.

اهمیت نقشه هواوی آنر ۵۰ در تعمیرات موبایل

نقشه‌های شماتیک یا همان Schematic Diagram، ساختار الکترونیکی کامل مادربرد را نمایش می‌دهند. با استفاده از نقشه هواوی آنر ۵۰ می‌توان مسیر جریان برق، خطوط سیگنال، مقاومت‌ها، خازن‌ها و آی‌سی‌های کلیدی را به‌صورت دقیق مشاهده کرد.
این نقشه به تعمیرکار کمک می‌کند:

• مسیرهای قطع‌شده را شناسایی کند.
• ولتاژهای مرجع را اندازه‌گیری کند.
• قطعات آسیب‌دیده را با دقت بیشتری تعویض نماید.
• علت خرابی‌هایی مانند عدم شارژ، مشکل تصویر، یا کار نکردن دوربین را بیابد.

معرفی اجزای اصلی در برد هواوی آنر ۵۰

برد اصلی گوشی آنر ۵۰ شامل چند بخش کلیدی است که در نقشه سخت‌افزاری به‌طور دقیق مشخص شده‌اند:

• آی‌سی تغذیه (PMIC): وظیفه تنظیم ولتاژ و جریان در مدار را دارد.
• CPU و حافظه: مرکز پردازش اصلی که معمولاً در لایه‌های میانی برد قرار گرفته است.
• آی‌سی شارژ: مسیرهای VBAT و VBUS را کنترل می‌کند و در حل مشکلات مربوط به شارژ بسیار حیاتی است.
• مدار RF و آنتن: برای مدیریت شبکه و ارتباط بی‌سیم استفاده می‌شود.
• بخش دوربین و درایور نمایشگر: کنترل دقیق تصویر و سنسورهای نوری را بر عهده دارند.

در نسخه‌های کامل نقشه هواوی آنر ۵۰، همه این قطعات با شماره پین و مسیرهای مرتبط نمایش داده می‌شوند که در هنگام تعمیر، مرجع دقیقی برای تست قطعات فراهم می‌کند.

کاربرد شماتیک در رفع مشکلات رایج هواوی آنر ۵۰

یکی از کاربردهای اصلی نقشه، تشخیص سریع ایرادات سخت‌افزاری است. در ادامه چند مثال از مشکلاتی که با کمک شماتیک قابل‌رفع هستند آورده شده است:

۱. مشکل شارژ نشدن یا کند شارژ شدن

با بررسی نقشه، می‌توان مسیر بین پورت شارژ، فیوز، آی‌سی شارژ و باتری را دنبال کرد. در بسیاری از موارد، قطع مسیر بین پورت و آی‌سی اصلی یا خرابی مقاومت فیلتر علت اصلی است.

۲. مشکل تصویر یا خاموش شدن صفحه

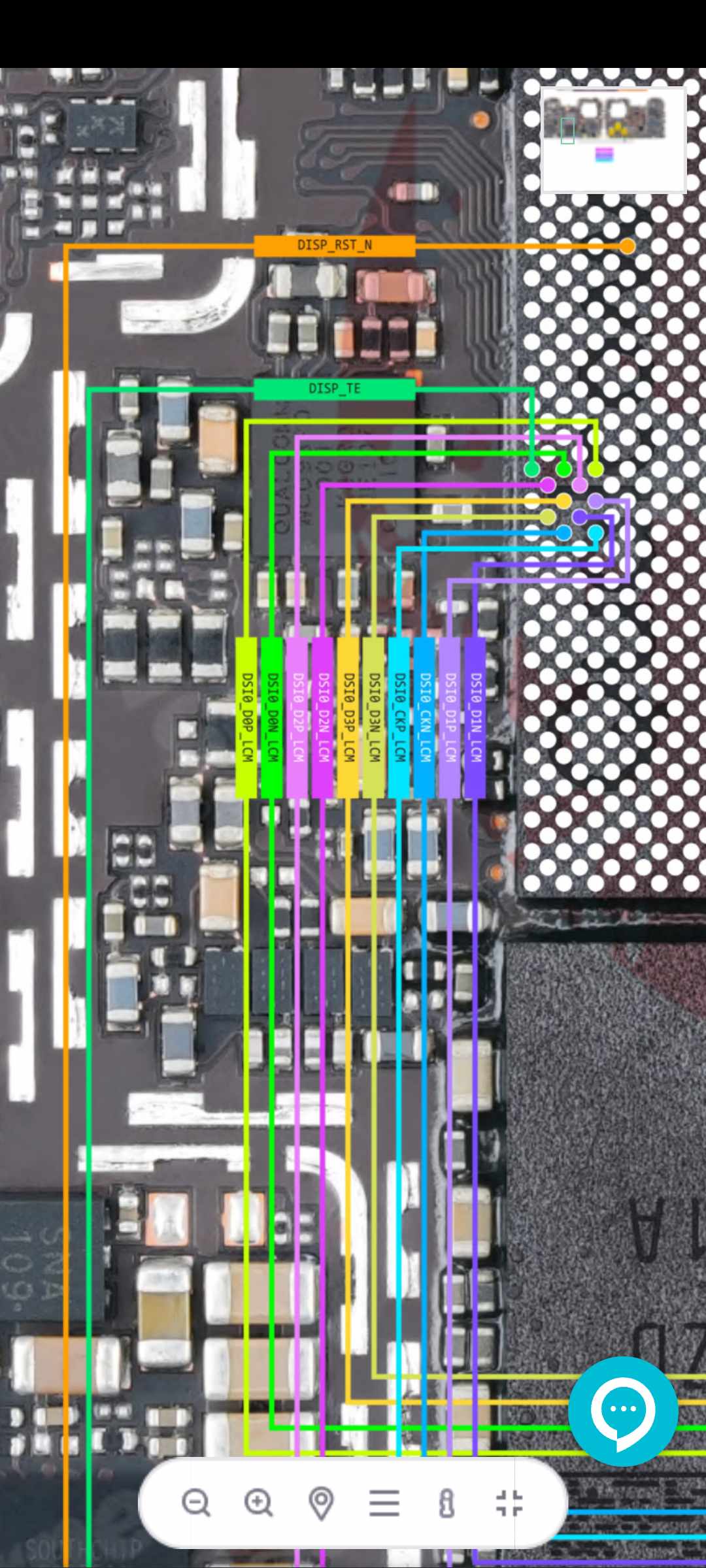

در نقشه هواوی آنر ۵۰، مسیرهای مربوط به درایور نمایشگر (Display IC) مشخص هستند. با بررسی این مسیرها می‌توان ایرادات ناشی از قطعی فلت، آسیب پدها یا نوسان ولتاژ در مدار تغذیه را تشخیص داد.

۳. مشکل شبکه و آنتن

اگر گوشی آنتن نمی‌دهد یا سیگنال ناپایدار دارد، نقشه به شما کمک می‌کند تا مسیرهای RF، خطوط مربوط به آنتن، و بخش فیلتر شبکه را شناسایی و تست کنید.

۴. مشکل دوربین یا سنسور جلو

مسیرهای ارتباطی سنسورهای تصویر معمولاً از طریق I2C کنترل می‌شوند. با مراجعه به نقشه هواوی آنر ۵۰ می‌توان مسیر این خطوط را از CPU تا ماژول دوربین ردیابی کرد و قطعی احتمالی را یافت.

نحوه استفاده از نقشه برای تعمیر دقیق‌تر

برای استفاده مؤثر از نقشه و شماتیک، مراحل زیر پیشنهاد می‌شود:

1. شناخت مسیرهای تغذیه اصلی: ابتدا مسیر VBAT و ولتاژهای خروجی از PMIC را بررسی کنید.
2. ردیابی سیگنال‌ها با مولتی‌متر: از روی نقشه، نقاط تست (Test Point) را یافته و با مولتی‌متر تست کنید.
3. مقایسه با برد سالم: در صورت دسترسی، مسیرهای مشابه را در برد سالم و معیوب مقایسه نمایید.

منابع معتبر برای دریافت نقشه هواوی آنر ۵۰

وب‌سایت Bordmap یکی از مراجع تخصصی در زمینه نقشه و سولوشن‌های تعمیرات موبایل است. در این سایت می‌توانید:

• نقشه‌های شماتیک و بوردمپ اختصاصی برای مدل‌های مختلف هواوی را مشاهده کنید.
• از بخش آموزش‌ها، روش خواندن مسیرها و تشخیص خطاها را یاد بگیرید.
• در صورت تمایل، نسخه‌های آنلاین نقشه‌ها را بدون نیاز به دانلود بررسی کنید.

نتیجه‌گیری

در نهایت، نقشه هواوی آنر ۵۰ ابزاری ضروری برای هر تعمیرکار حرفه‌ای است. این نقشه به شما امکان می‌دهد مسیرهای پیچیده روی برد را درک کرده، نقاط تست را شناسایی کنید و خرابی‌ها را با سرعت بیشتری برطرف نمایید.
سایت Bordmap با ارائه شماتیک‌های دقیق و آموزش‌های تخصصی، مرجع قابل‌اعتمادی برای تکنسین‌های سخت‌افزار در سراسر کشور است. اگر قصد دارید به شکل حرفه‌ای در زمینه تعمیرات موبایل فعالیت کنید، مطالعه و استفاده از این نقشه‌ها را از همین امروز آغاز کنید.
