نقشه های سامسونگ SM-M135 (M13)

• DIODA CONNECTOR – دیود ولیو کانکتورها
• BACK CAMERA 2M DEPTH – دوربین عقب عمق سنج
• BACK CAMERA 5M UW – دوربین عقب ۵ مگاپیکسل
• BACK CAMERA 50M WIDE – دوربین عقب واید

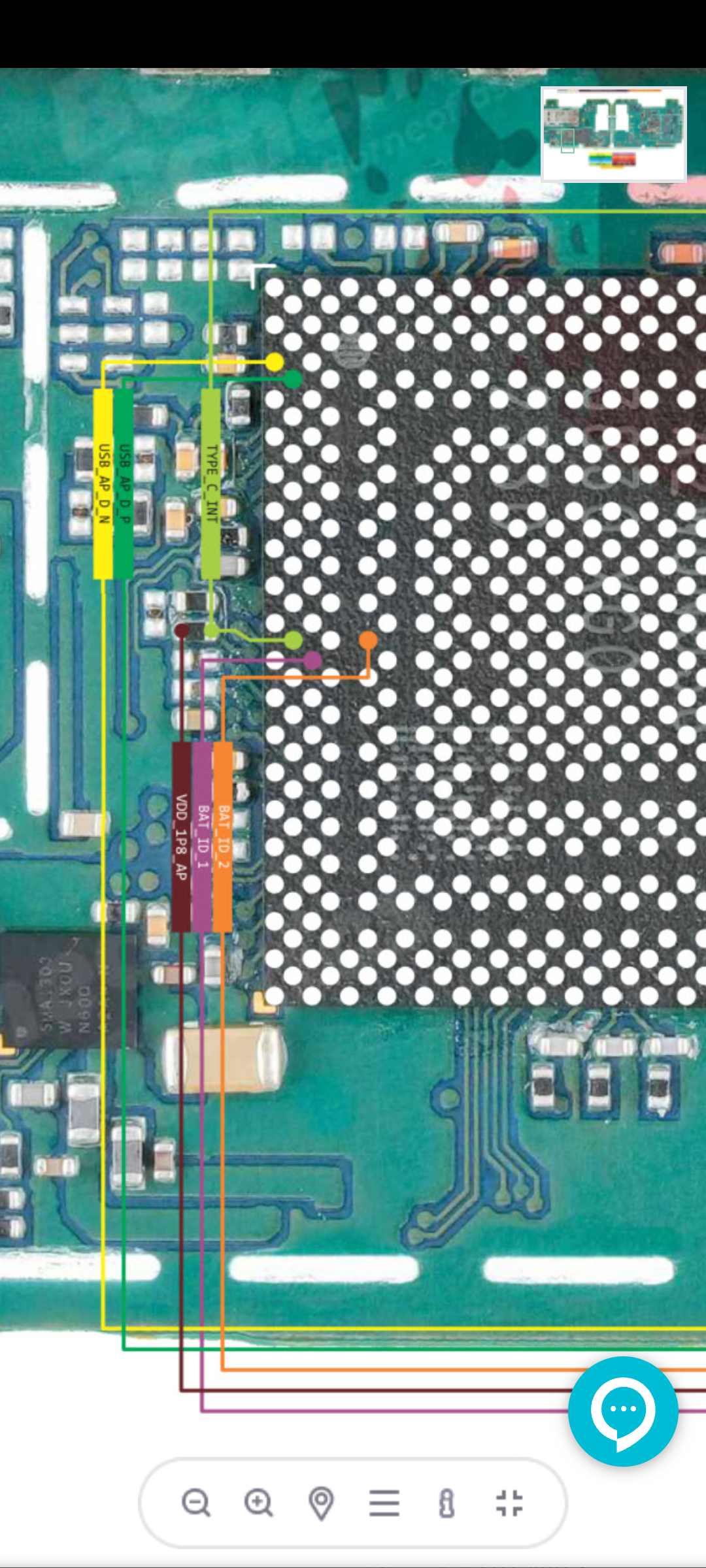

• CHARGE AND DATA – مسیر شارژ و دیتا
• COMPONENT NAME – نام قطعه
• FINGERPRINT – اثرانگشت
• FRONT CAMERA – دوربین جلو
• HANDSFREE – هندزفری
• LCD LIGHT – لایت ال سی دی
• LCD – ال سی دی
• MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
• NETWORK – شبکه
• ON OFF VOLUME KEY – کلید روشن خاموش پاور
• SD CARD – کارت حافظه
• SIM CARD – سیمکارت
• THERMISTOR – ترمیستور
• TOUCHSCREEN – تاچ صفحه
• WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس
•  BEFORE AFTER POWER ON

نقشه سامسونگ M13 | بررسی شماتیک و مسیرهای سخت‌افزاری Galaxy M13

مقدمه

در فرآیند تعمیرات سخت‌افزاری موبایل، نقشه و شماتیک هر مدل نقش حیاتی در تشخیص ایرادات و مسیرهای الکترونیکی دارد. نقشه سامسونگ M13 یکی از منابع ضروری برای تکنسین‌های حرفه‌ای است که با استفاده از آن می‌توان ساختار برد، مسیرهای تغذیه، آی‌سی‌ها، و خطوط سیگنال این گوشی را به‌صورت دقیق تحلیل کرد.
در این مقاله از سایت Bordmap به بررسی تخصصی شماتیک Galaxy M13 می‌پردازیم و توضیح می‌دهیم چگونه استفاده از نقشه، فرایند تعمیرات را ساده‌تر و دقیق‌تر می‌کند.

اهمیت نقشه سامسونگ M13 در تعمیرات سخت‌افزار

شماتیک (Schematic Diagram) تصویر فنی کاملی از ارتباط قطعات روی برد اصلی است. با دسترسی به نقشه سامسونگ M13، تعمیرکار می‌تواند:

• مسیر تغذیه از آی‌سی پاور تا اجزای مختلف را دنبال کند.
• خطوط دیتا، کنترل و سیگنال را بررسی کند.
• مسیرهای شارژ، تصویر و آنتن را با دقت تحلیل کند.
• نقاط تست (TP) را برای اندازه‌گیری ولتاژ پیدا کند.

در واقع، بدون شماتیک، تشخیص خطاهای سخت‌افزاری دقیق ممکن نیست. نقشه کمک می‌کند عیب‌یابی بر اساس تحلیل منطقی مسیرها انجام شود، نه صرفاً با حدس و تجربه.

ساختار برد و اجزای کلیدی در Galaxy M13

در نقشه سامسونگ M13، بخش‌های مهم برد با جزئیات کامل مشخص شده‌اند. این بخش‌ها شامل موارد زیر هستند:

• PMIC (Power Management IC): کنترل ولتاژها و تغذیه مدار.
• Charging IC: مدیریت شارژ و ارتباط پورت USB-C با باتری.
• Display & Touch Driver: مسیرهای ارتباطی تصویر و تاچ‌اسکرین.
• Audio Codec: مدیریت ورودی و خروجی صدا.
• RF Section: کنترل سیگنال‌های شبکه و آنتن.
• Memory & CPU: مرکز پردازش و ذخیره اطلاعات.

با بررسی دقیق شماتیک، شماره‌پین‌ها و مسیرهای ولتاژ این قطعات به‌وضوح مشخص می‌شود که در تشخیص خرابی‌ها اهمیت زیادی دارد.

کاربرد نقشه سامسونگ M13 در رفع ایرادات سخت‌افزاری

۱. رفع مشکل شارژ نشدن یا دیر شارژ شدن

با بررسی نقشه سامسونگ M13 می‌توان مسیر بین پورت USB، فیلترهای حفاظتی، آی‌سی شارژ و باتری را بررسی کرد. قطعی در مسیر VBUS یا خرابی مقاومت‌های محافظ از دلایل اصلی این مشکل است.

۲. مشکل روشن نشدن دستگاه

اگر گوشی پس از فشار دکمه پاور هیچ واکنشی ندارد، با کمک نقشه می‌توان مسیر ولتاژ VBAT تا آی‌سی پاور (PMIC) را بررسی و نقاط تست را اندازه‌گیری کرد. نبود ولتاژ در خروجی، نشانه خرابی در بخش تغذیه است.

۳. ایراد در تصویر یا تاچ

در نقشه سامسونگ M13 مسیرهای ارتباطی Display IC با CPU مشخص‌اند. اگر صفحه سیاه می‌شود یا تاچ کار نمی‌کند، می‌توان مسیرهای ولتاژ LCD و خطوط دیتا را تست کرد تا محل خرابی مشخص شود.

۴. عدم آنتن‌دهی یا مشکل در شبکه

در صورت ناپایداری سیگنال یا قطع کامل شبکه، نقشه بخش RF و مسیرهای آنتن را نمایش می‌دهد تا بتوان فیلترها، سوییچ‌های آنتن و آی‌سی RF را بررسی نمود.

نحوه استفاده از نقشه و بوردمپ برای تعمیر دقیق‌تر

برای استفاده مؤثر از نقشه سامسونگ M13، بهتر است آن را همراه با بوردمپ (Boardmap) بررسی کنید.
بوردمپ مسیرهای فیزیکی روی برد را نمایش می‌دهد و به شما اجازه می‌دهد موقعیت دقیق قطعه یا تست‌پوینت را روی مادربرد مشاهده کنید.
ترکیب شماتیک و بوردمپ در کنار اندازه‌گیری با مولتی‌متر، بهترین روش برای تشخیص دقیق ایراد است.

پیشنهاد Bordmap: قبل از هر تعمیر، نسخه صحیح نقشه مطابق با شماره برد گوشی را بررسی کنید تا از تفاوت در طراحی برد جلوگیری شود.

منابع معتبر برای دریافت نقشه سامسونگ M13

سایت Bordmap یکی از معتبرترین منابع برای مشاهده و بررسی نقشه سامسونگ M13 به‌صورت آنلاین است.
در Bordmap می‌توانید:

• شماتیک و بوردمپ را بدون نیاز به دانلود بررسی کنید.
• مسیرهای شارژ، تاچ، تصویر و RF را در نقشه ببینید.
• از بخش آموزش‌ها برای یادگیری تحلیل مسیرها استفاده کنید.

تمام فایل‌ها توسط تیم فنی Bordmap بررسی شده و از منابع رسمی و معتبر جمع‌آوری می‌شوند.

نتیجه‌گیری

در مجموع، نقشه سامسونگ M13 ابزاری ضروری برای تعمیرکاران موبایل است. این نقشه امکان ردیابی دقیق مسیرهای الکترونیکی، تشخیص قطعی یا اتصال کوتاه، و تست قطعات کلیدی را فراهم می‌کند.
استفاده از شماتیک در کنار بوردمپ، سرعت و دقت تعمیر را افزایش می‌دهد.
سایت Bordmap با ارائه نقشه‌ها، آموزش‌ها و سولوشن‌های تخصصی، مرجعی قابل اعتماد برای تکنسین‌های تعمیر موبایل در سراسر ایران است.
