نقشه های شیائومی REDMI 9T

• DIODA IC 1 – دیود ولیو آی سی ها
• DIODA IC 2 – دیود ولیو آی سی ها
• DIODA CONNECTOR – دیود ولیو کانکتورها
• BACK CAMERA 8M UW – دوربین عقب
• BACK CAMERA 48M – دوربین عقب
• BACK CAMERA 2M MACRO– دوربین عقب ماکرو
• BACK CAMERA 2M DEPTH– دوربین عقب
• CHARGE AND DATA – مسیر شارژ و دیتا
• COMPONENT NAME – نام قطعه
• FINGERPRINT – اثرانگشت
• FRONT CAMERA – دوربین جلو
• HANDSFREE – هندزفری
• LCD LIGHT – لایت ال سی دی
• LCD – ال سی دی
• MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
• NETWORK – شبکه
• ON OFF VOLUME KEY – کلید روشن خاموش پاور
• SD CARD – کارت حافظه
• SIM CARD – سیمکارت
• SUB BOARD – برد پایین
• SUB BOARD ORI – برد پایین
• TOUCHSCREEN – تاچ صفحه
• WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس
• BEFORE AFTER POWER KEY ON – ولتاژ قبل و بعد از پاور

نقشه شیائومی REDMI 9T | بررسی شماتیک و مسیرهای سخت‌افزاری

مقدمه

گوشی شیائومی REDMI 9T یکی از مدل‌های محبوب و اقتصادی برند شیائومی است که به دلیل کیفیت ساخت بالا و طراحی دقیق برد، در میان تعمیرکاران سخت‌افزار موبایل شناخته‌شده است.
برای عیب‌یابی دقیق این مدل، در اختیار داشتن نقشه شیائومی REDMI 9T ضروری است، زیرا با مشاهده شماتیک می‌توان تمامی مسیرهای تغذیه، شارژ، صدا، تصویر و شبکه را به‌صورت کامل بررسی کرد.
در وب‌سایت Bordmap، نقشه کامل این مدل با جزئیات فنی ارائه شده تا تعمیرکار بتواند به سادگی مسیرهای مهم را دنبال و مشکلات را رفع کند.

اهمیت نقشه در تعمیرات شیائومی REDMI 9T

در تعمیرات گوشی‌های شیائومی، استفاده از نقشه و شماتیک دقیق اهمیت زیادی دارد.
بدون نقشه، تشخیص مسیرهای ولتاژ یا خطوط ارتباطی بین آی‌سی‌ها بسیار دشوار خواهد بود.
نقشه شیائومی REDMI 9T مسیرهای اصلی مانند تغذیه پردازنده، مدار شارژ، بخش آنتن و بخش‌های جانبی مانند اسپیکر یا دوربین را مشخص می‌کند.
این اطلاعات به تعمیرکار کمک می‌کند تا منبع مشکل را سریع‌تر پیدا کرده و از تعویض اشتباه قطعات جلوگیری کند.

بخش‌های مهم در نقشه شیائومی REDMI 9T

۱. مدار شارژ و تغذیه

در نقشه REDMI 9T، بخش شارژ با جزئیات کامل نشان داده شده است. مسیر VBUS از پورت USB وارد آی‌سی شارژ شده و از آنجا ولتاژ به آی‌سی تغذیه (PMIC) منتقل می‌شود.
در صورت بروز مشکل شارژ نشدن یا قطع شدن جریان، بررسی این مسیرها در نقشه بسیار حیاتی است.

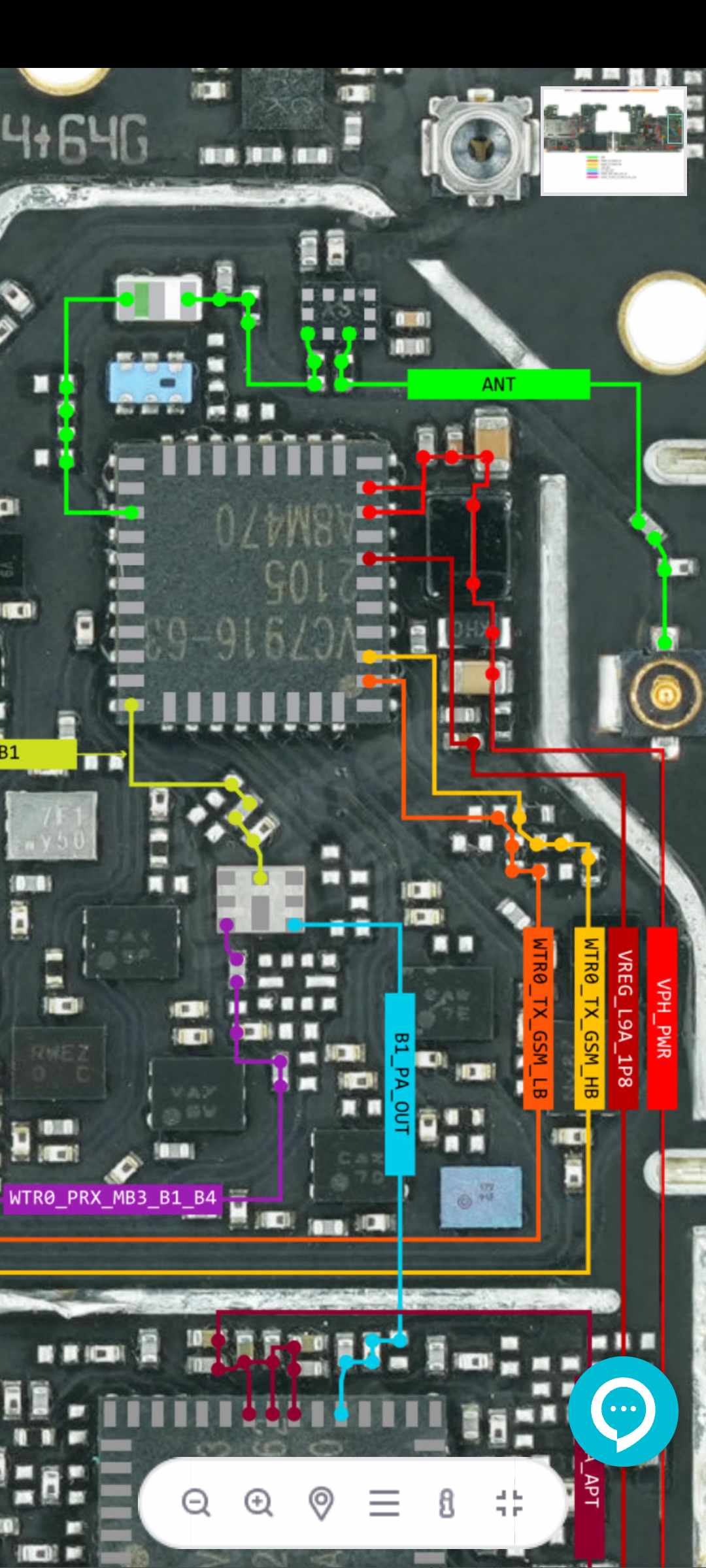

۲. بخش شبکه و آنتن

مشکلاتی مثل عدم آنتن‌دهی یا ضعف سیگنال اغلب مربوط به بخش RF و مسیرهای TX و RX هستند.
در شماتیک REDMI 9T، تمام مسیرهای بین آی‌سی بیس‌بند، سوئیچ آنتن و فیلترها مشخص شده‌اند که به تعمیرکار امکان عیب‌یابی دقیق شبکه را می‌دهد.

۳. مدار صدا

مدار صدا شامل آی‌سی Audio Codec و مسیرهای I2S است.
در نقشه، مسیرهای ورودی (میکروفون) و خروجی (اسپیکر) به‌صورت جداگانه نمایش داده شده‌اند و در زمان بروز مشکلاتی مانند قطع صدا یا نویز بسیار کاربردی هستند.

۴. مسیر دوربین

در نقشه شیائومی REDMI 9T، خطوط ارتباطی MIPI بین CPU و سنسورهای دوربین اصلی و سلف با وضوح بالا مشخص شده‌اند.
در صورت عدم شناسایی دوربین یا سیاه شدن تصویر، بررسی این بخش می‌تواند منجر به رفع سریع مشکل شود.

۵. مدار نمایشگر (LCD)

این مدار شامل مسیرهای DATA و CLK است که ارتباط بین CPU و پنل نمایشگر را برقرار می‌کند.
در صورت خاموشی یا پرش تصویر، این مسیرها در نقشه به راحتی قابل بررسی هستند.

مزایای استفاده از نقشه در سایت Bordmap

در Bordmap، کاربران می‌توانند نقشه شیائومی REDMI 9T را به‌صورت آنلاین و دسته‌بندی‌شده مشاهده کنند.
ویژگی جستجوی سریع سایت به شما کمک می‌کند مسیر یا قطعه مورد نظر را در چند ثانیه پیدا کنید.
همچنین توضیحات مربوط به اختصارات فنی و مسیرهای تغذیه به زبان ساده آورده شده تا حتی تعمیرکاران تازه‌کار هم بتوانند از نقشه‌ها به‌درستی استفاده کنند.

نتیجه‌گیری

درک صحیح از نقشه شیائومی REDMI 9T برای هر تعمیرکار موبایل حیاتی است.
با مشاهده مسیرهای دقیق و اتصالات اصلی در برد، می‌توان به‌صورت سریع و علمی مشکلات سخت‌افزاری را تشخیص داد.
وب‌سایت Bordmap با ارائه نقشه‌ها و بوردمپ‌های دقیق، به یکی از منابع اصلی تعمیرکاران برای دسترسی به اطلاعات فنی گوشی‌های شیائومی تبدیل شده است.
