نقشه شیائومی REDMI 12C | شماتیک و مسیرهای تخصصی سختافزار
مقدمه
گوشی شیائومی REDMI 12C یکی از مدلهای اقتصادی و پرطرفدار برند شیائومی است که با سختافزاری قدرتمند و طراحی مدرن، در میان کاربران جایگاه خوبی دارد.
اما برای تعمیرکاران موبایل، مهمترین بخش در این مدل نه ظاهر بلکه نقشه شیائومی REDMI 12C است.
این نقشه (شماتیک و بوردمپ) شامل مسیرهای دقیق قطعات، خطوط تغذیه، مدار شارژ، مسیر صدا، تصویر و شبکه است که امکان عیبیابی علمی و هدفمند را فراهم میکند.
در وبسایت Bordmap، نسخهی کامل و طبقهبندیشدهی نقشه این گوشی در دسترس است تا تعمیرکاران بتوانند با دقت بالا به بررسی بخشهای مختلف برد بپردازند.
اهمیت استفاده از نقشه در تعمیرات موبایل
تلفنهای هوشمند امروزی دارای ساختار پیچیدهای از لایههای مسی و مسیرهای متعدد هستند.
بدون دسترسی به نقشه، تشخیص محل خطا یا قطع مسیر عملاً امکانپذیر نیست.
نقشه شیائومی REDMI 12C به تعمیرکار کمک میکند تا تمام ارتباطات بین آیسیها، خطوط ولتاژ، فیلترها و مقاومتها را مشاهده کرده و مشکل را بهصورت دقیق شناسایی کند.
این نقشه بهویژه در مواردی مانند شارژ نشدن گوشی، روشن نشدن دستگاه، قطع صدا یا نبود آنتن نقشی حیاتی دارد.
بررسی بخشهای مهم در نقشه شیائومی REDMI 12C
۱. مدار شارژ و تغذیه

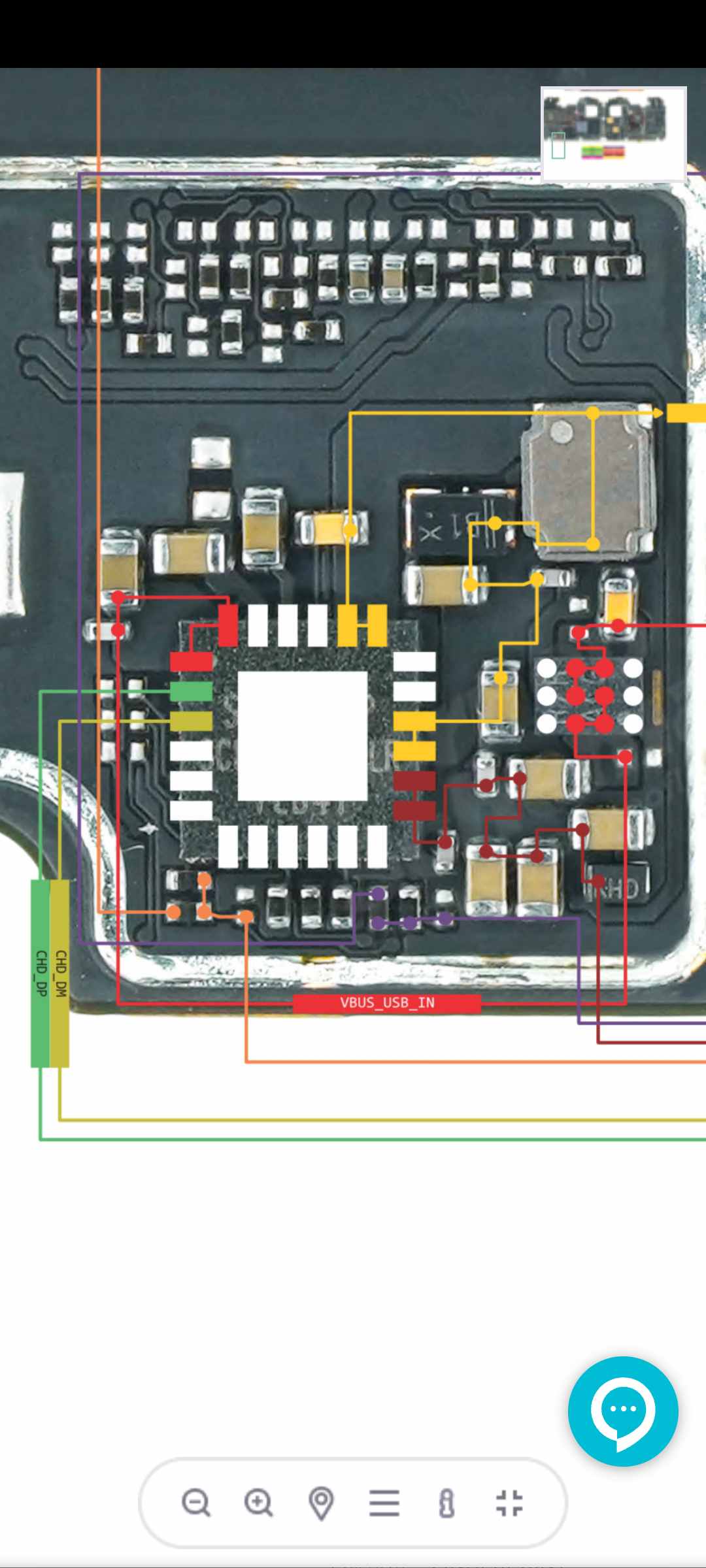

در نقشه REDMI 12C، مسیر ورودی تغذیه از پورت شارژ (VBUS) تا آیسی مدیریت توان (PMIC) بهصورت کامل مشخص است.
این آیسی وظیفه کنترل ولتاژ و توزیع جریان را دارد. در زمان بروز مشکلاتی مانند شارژ نشدن یا داغ شدن دستگاه، بررسی خطوط VBAT و VPH_PWR در نقشه اولین قدم تشخیص است.
۲. مدار شبکه و آنتن

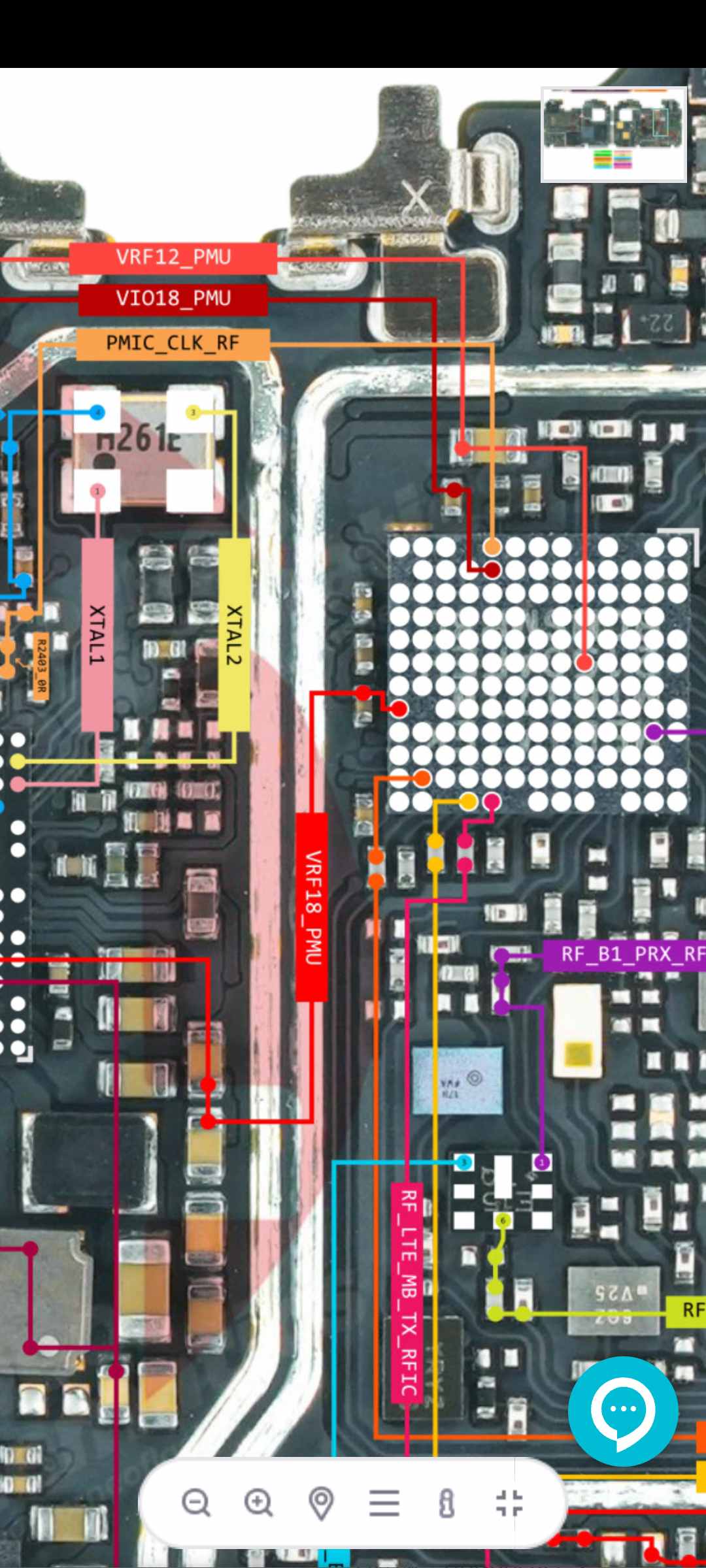

بخش RF در نقشه شیائومی REDMI 12C شامل مسیرهای RX و TX بین آیسی بیسبند و ماژول آنتن است.
در صورت بروز مشکلاتی مثل ضعف سیگنال، عدم ثبت در شبکه یا پرش آنتن، مشاهده این مسیرها به تعمیرکار در تشخیص آیسی معیوب یا فیلتر سوخته کمک میکند.
۳. مدار صدا
مدار صدا از طریق خطوط I2S و آیسی Audio Codec با پردازنده در ارتباط است.
در صورت قطع صدا، نویز یا از کار افتادن میکروفون، بررسی مسیرهای MIC_BIAS، SPK_L و SPK_R در نقشه ضروری است.
Bordmap در بخش بوردمپ این مدل مسیر دقیق هر خط را نمایش میدهد تا کاربر بتواند در کمترین زمان به نتیجه برسد.
۴. مدار دوربین
مدار دوربین شامل مسیرهای MIPI بین CPU و سنسورهای جلو و عقب است.
در نقشه REDMI 12C، خطوط CLK و DATA با جزئیات بالا مشخص شدهاند.
در صورت بروز مشکلاتی مانند سیاه شدن تصویر یا عدم شناسایی دوربین، این بخش از نقشه کمک فراوانی به تعمیرکار میکند.
۵. مدار نمایشگر (LCD)
در بخش نمایشگر، مسیرهای CLK و DATA بین CPU و کانکتور LCD بهصورت کامل نمایش داده شدهاند.
در صورت بروز مشکلاتی مانند تصویر نداشتن یا روشن نشدن صفحه، بررسی این مسیرها از طریق نقشه بهترین روش برای رفع عیب است.
قابلیتهای نقشه REDMI 12C در Bordmap
در سایت Bordmap، نقشه شیائومی REDMI 12C با بالاترین کیفیت و دستهبندی دقیق در دسترس کاربران قرار دارد.
امکان جستوجوی مستقیم مسیرها و قطعات، مشاهده آنلاین بوردمپ، و توضیح اختصارات فنی از ویژگیهای مهم این بخش است.
این امکانات باعث میشود حتی تعمیرکاران تازهکار نیز بتوانند با دقت بالا مسیرها را شناسایی و مشکلات سختافزاری را رفع کنند.
نتیجهگیری
تسلط بر نقشه شیائومی REDMI 12C یکی از مهارتهای کلیدی برای هر تعمیرکار موبایل است.
با بررسی مسیرهای دقیق تغذیه، صدا، دوربین، شبکه و نمایشگر، میتوان در کوتاهترین زمان عیبیابی علمی انجام داد.
سایت Bordmap با ارائه شماتیکها و بوردمپهای دقیق، به مرجع اصلی تعمیرکاران برای گوشیهای شیائومی تبدیل شده است.
