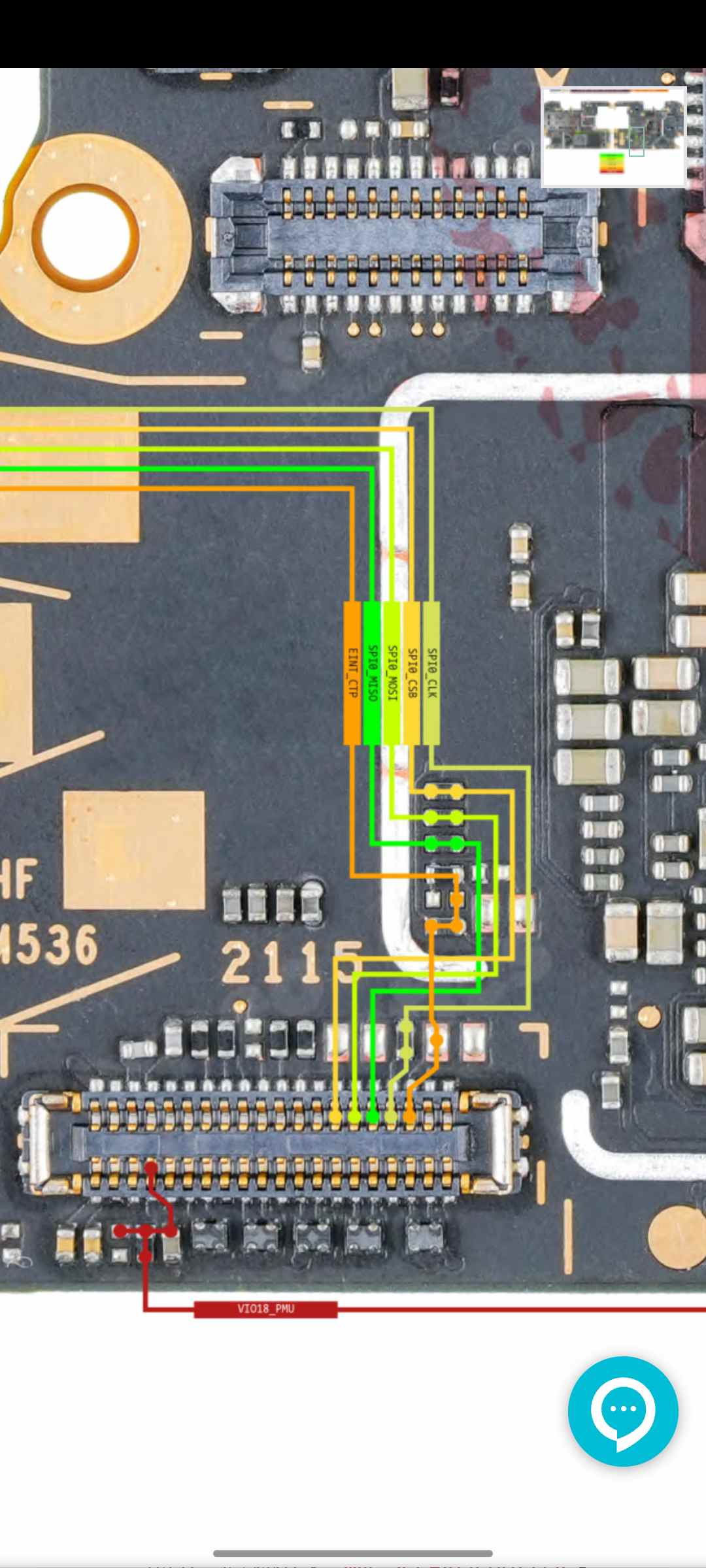

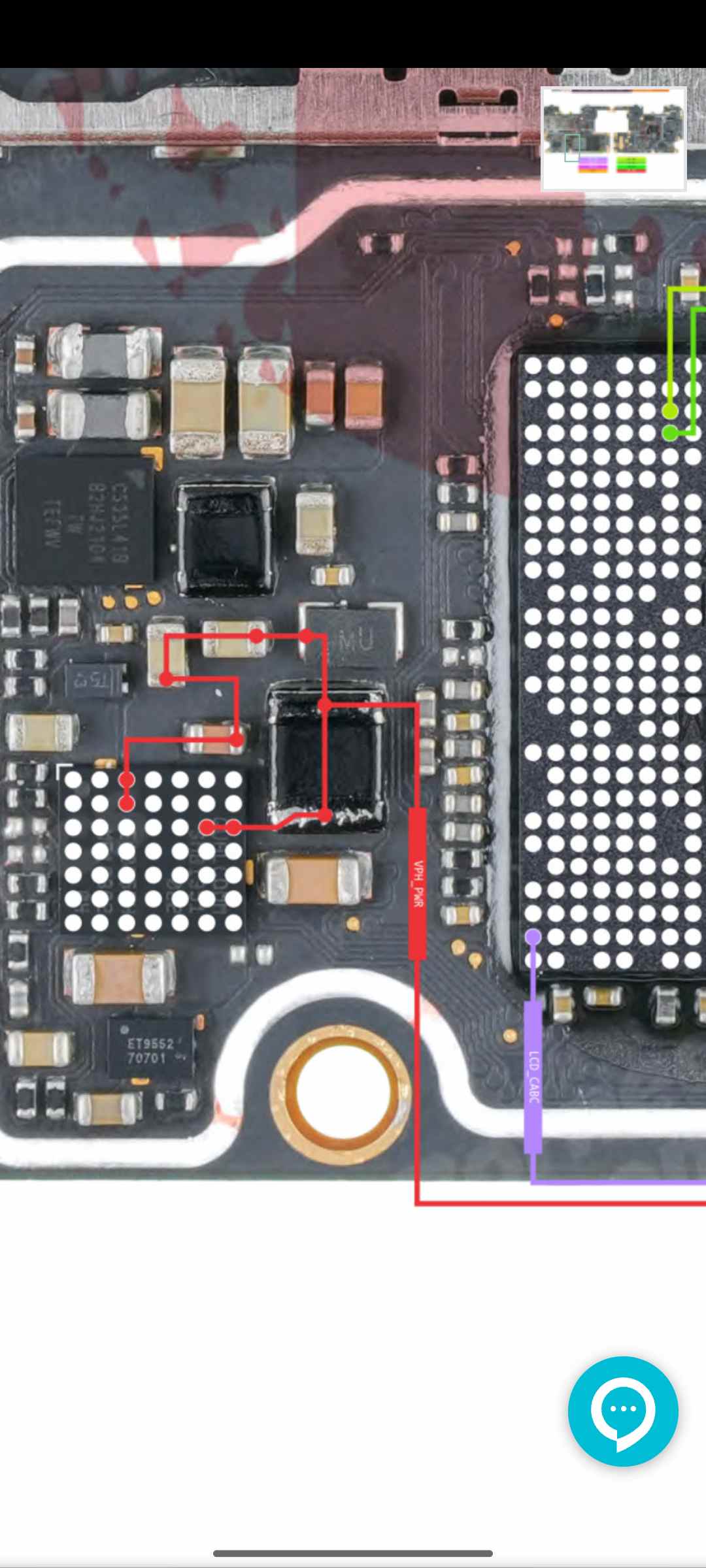

نقشه شیائومی REDMI NOTE 8 2021 | شماتیک و مسیرهای سخت‌افزاری – Bordmap

مقدمه

نقشه شیائومی REDMI NOTE 8 2021 یکی از دقیق‌ترین ابزارهای مورد نیاز تعمیرکاران سخت‌افزار موبایل است. این مدل که نسخه بهبود‌یافته‌ی Redmi Note 8 اصلی محسوب می‌شود، از نظر طراحی برد و ترکیب آی‌سی‌ها تغییراتی قابل‌توجه دارد. آشنایی با نقشه و شماتیک این دستگاه، برای رفع ایرادات متداول مانند مشکل شارژ، تاچ، تصویر و شبکه ضروری است.
در سایت Bordmap، نقشه و مسیرهای این مدل به‌صورت دقیق و قابل بررسی آنلاین در اختیار تعمیرکاران قرار گرفته است تا بدون نیاز به دانلود، بتوانند هر بخش را به‌صورت تعاملی بررسی کنند.

معرفی ساختار برد REDMI NOTE 8 2021

برد اصلی Redmi Note 8 2021 از چند لایه تشکیل شده که شامل مدارهای تغذیه، شارژ، صوت، شبکه و نمایشگر است. در نقشه REDMI NOTE 8 2021 می‌توان محل دقیق هر آی‌سی و ارتباط آن با دیگر قطعات را مشاهده کرد.

آی‌سی‌های اصلی این مدل عبارت‌اند از:

• PMIC: کنترل و توزیع ولتاژ در مدار
• Charging IC: مدیریت شارژ و USB
• Audio IC: تقویت صدا و کنترل ورودی میکروفون
• Baseband: کنترل ارتباط شبکه و سیم‌کارت
• Memory (eMMC/UFS): ذخیره اطلاعات

شماتیک دقیق این بخش‌ها به تعمیرکاران کمک می‌کند تا در زمان عیب‌یابی، سریع‌تر منبع خرابی را پیدا کنند.

اهمیت نقشه در تعمیر سخت‌افزاری Redmi Note 8 2021

در زمان تعمیر، نقشه REDMI NOTE 8 2021 به‌عنوان راهنمای اصلی برای بررسی مسیرهای سیگنال و ولتاژ عمل می‌کند. بدون مطالعه نقشه، تشخیص خرابی در بخش‌هایی مانند شارژ یا تصویر دشوار است.
به‌عنوان مثال، در صورت عدم شارژ دستگاه، مسیرهای VBAT و VBUS از کانکتور تا آی‌سی شارژ باید طبق شماتیک بررسی شوند تا مشخص شود کدام قطعه دچار قطعی یا نشت جریان شده است.

مسیرهای مهم در نقشه شیائومی REDMI NOTE 8 2021

۱. مسیر شارژ (Charging Path)

در این بخش، مسیر از پورت USB Type-C شروع می‌شود و از طریق فیلترها و آی‌سی شارژ به باتری منتقل می‌گردد. در نقشه، پایه‌های VBUS، ID، GND و D+ / D- مشخص شده‌اند. بررسی این مسیر برای رفع خطای “Slow Charging” بسیار حیاتی است.

۲. مسیر تصویر (Display Path)

مسیر تصویر از کانکتور LCD به آی‌سی GPU و سپس به CPU متصل می‌شود. در نقشه REDMI NOTE 8 2021 تمام پایه‌های مربوط به روشنایی، دیتای تصویر و کنترل بک‌لایت مشخص است.

۳. مسیر تاچ (Touch Path)

این مسیر بین پنل تاچ و آی‌سی Touch Controller قرار دارد. در صورت قطع ارتباط یا ضعف تاچ، بررسی خطوط SDA، SCL و VCC در شماتیک پیشنهاد می‌شود.

۴. مسیر شبکه (Network Path)

مسیر شبکه شامل بخش‌های RF، آنتن، فیلترها و Baseband است. در صورت عدم آنتن‌دهی، مسیر RX/TX و تغذیه RF باید طبق نقشه بررسی شود.

۵. مسیر صدا (Audio Path)

در شماتیک، خطوط ورودی از میکروفون به Audio IC و خروجی از آن به اسپیکر یا کپسول گوشی به‌وضوح مشخص شده است.

استفاده از نقشه در Bordmap

در سایت Bordmap، کاربران می‌توانند نقشه REDMI NOTE 8 2021 را به‌صورت آنلاین مشاهده کنند. با ابزار جستجو در نقشه، پیدا کردن مسیرها و پایه‌ها بسیار ساده است.
همچنین بوردمپ (Boardmap) برای این مدل شامل موقعیت دقیق آی‌سی‌ها، کانکتورها و مسیرهای ارتباطی است که برای تعمیرکاران حرفه‌ای بسیار کاربردی است.

مزایای استفاده از نقشه Redmi Note 8 2021 در Bordmap

• بررسی آنلاین بدون نیاز به دانلود
• نمایش کامل مسیرهای شارژ، تغذیه، تاچ و شبکه
• رابط کاربری سریع و دقیق
• مناسب برای آموزش و یادگیری مسیرخوانی
• پشتیبانی از مدل‌های مختلف شیائومی در یک محیط

Bordmap با ارائه مجموعه‌ای از نقشه‌ها و بوردمپ‌های دقیق، مرجع قابل اعتماد تعمیرکاران سخت‌افزار در ایران محسوب می‌شود.

نکات کاربردی در مسیرخوانی

هنگام استفاده از نقشه REDMI NOTE 8 2021:

• پایه‌ها را با مولتی‌متر در حالت دیود چک کنید.
• هنگام بررسی تغذیه، ولتاژهای VPH_PWR و VREG_L را با دقت اندازه بگیرید.
• در خرابی تاچ، قبل از تعویض آی‌سی، فلت و کانکتور را طبق مسیر نقشه بررسی کنید.
• در مسیر شارژ، مقاومت‌های اطراف آی‌سی و فیوزهای SMD را حتماً تست کنید.

نتیجه‌گیری

نقشه REDMI NOTE 8 2021 ابزار اصلی برای تشخیص و رفع مشکلات سخت‌افزاری این مدل است. با مطالعه شماتیک و استفاده از بوردمپ Bordmap، تعمیرکاران می‌توانند مسیرهای تغذیه، شارژ، صدا و شبکه را با دقت بالا بررسی کنند و در کمترین زمان به نتیجه برسند.
سایت Bordmap با ارائه نقشه‌ها و شماتیک‌های اختصاصی، بهترین مرجع برای دسترسی به اطلاعات سخت‌افزاری گوشی‌های شیائومی است.
