نقشه های سامسونگ SM-A566 (A56 5G)

• DIODA CONNECTOR – دیود ولیو کانکتورها
• BACK CAMERA 2M MACRO – دوربین عقب ماکرو
• BACK CAMERA 5M UW – دوربین عقب ۵ مگاپیکسل
• BACK CAMERA 50M WIDE – دوربین عقب واید
• CHARGE AND DATA – مسیر شارژ و دیتا
• COMPONENT NAME – نام قطعه
• FINGERPRINT – اثرانگشت
• FRONT CAMERA – دوربین جلو
• LCD LIGHT – لایت ال سی دی
• LCD – ال سی دی
• MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
• NETWORK – شبکه
• ON OFF VOLUME KEY – کلید روشن خاموش پاور
• SIM CARD – سیمکارت
• SUB BOARD – برد پایین
• TOUCHSCREEN – تاچ صفحه
• WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس
•  BEFORE AFTER POWER ON – ولتاژ قبل و بعد از پاور

نقشه سامسونگ A56 5G | بررسی کامل شماتیک و مسیرهای سخت‌افزاری Galaxy A56

سامسونگ A56 5G یکی از مهم‌ترین ابزارها برای تعمیرکاران موبایل است که با آن می‌توان تمام مسیرهای ولتاژ، دیتا و سیگنال مادربرد را بررسی کرد. گوشی Galaxy A56 از سری میان‌رده‌های قدرتمند سامسونگ است که با تراشه‌ی جدید و طراحی سخت‌افزاری پیچیده تولید شده و برای تعمیر آن، دسترسی به شماتیک دقیق و بوردمپ (Boardmap) ضروری است.

در وب‌سایت Bordmap، نسخه‌ی کامل شماتیک و مسیرهای تخصصی مدل A56 5G در اختیار تعمیرکاران حرفه‌ای قرار گرفته تا بتوانند عیب‌یابی سریع و دقیق انجام دهند.

اهمیت نقشه سامسونگ A56 5G در تعمیرات سخت‌افزاری

در گوشی‌های جدید 5G، طراحی برد پیچیده‌تر شده و مسیرهای تغذیه و دیتا بین چندین آی‌سی تقسیم شده‌اند.
نقشه سامسونگ A56 5G به تعمیرکار کمک می‌کند تا ساختار دقیق مادربرد، اتصالات بین آی‌سی‌ها و نقاط تست ولتاژ را شناسایی کند.
بدون دسترسی به نقشه، تشخیص قطعی‌ها، اتصال کوتاه‌ها یا خرابی در خطوط تغذیه بسیار دشوار است.

در Bordmap نقشه‌ها با وضوح بالا و توضیحات کامل مسیرها ارائه شده‌اند تا کاربران بتوانند به‌صورت عملی و دقیق از آن‌ها استفاده کنند.

بررسی مدار تغذیه (Power Section)

در Galaxy A56 5G، مدار پاور یکی از حساس‌ترین بخش‌هاست. آی‌سی پاور وظیفه تأمین ولتاژهای CPU، مودم 5G، Wi-Fi، دوربین و حافظه را برعهده دارد.
در نقشه سامسونگ A56 5G مسیرهای ورودی و خروجی این آی‌سی، نقاط اندازه‌گیری ولتاژ (TP) و فیوزهای حفاظتی مشخص شده‌اند.

اگر گوشی روشن نمی‌شود، ری‌استارت دارد یا پس از فلت باتری روشن نمی‌ماند، با بررسی مسیرهای VPH_MAIN و PP_VDD_MAIN در شماتیک Bordmap می‌توان به‌راحتی نقطه خرابی را یافت.

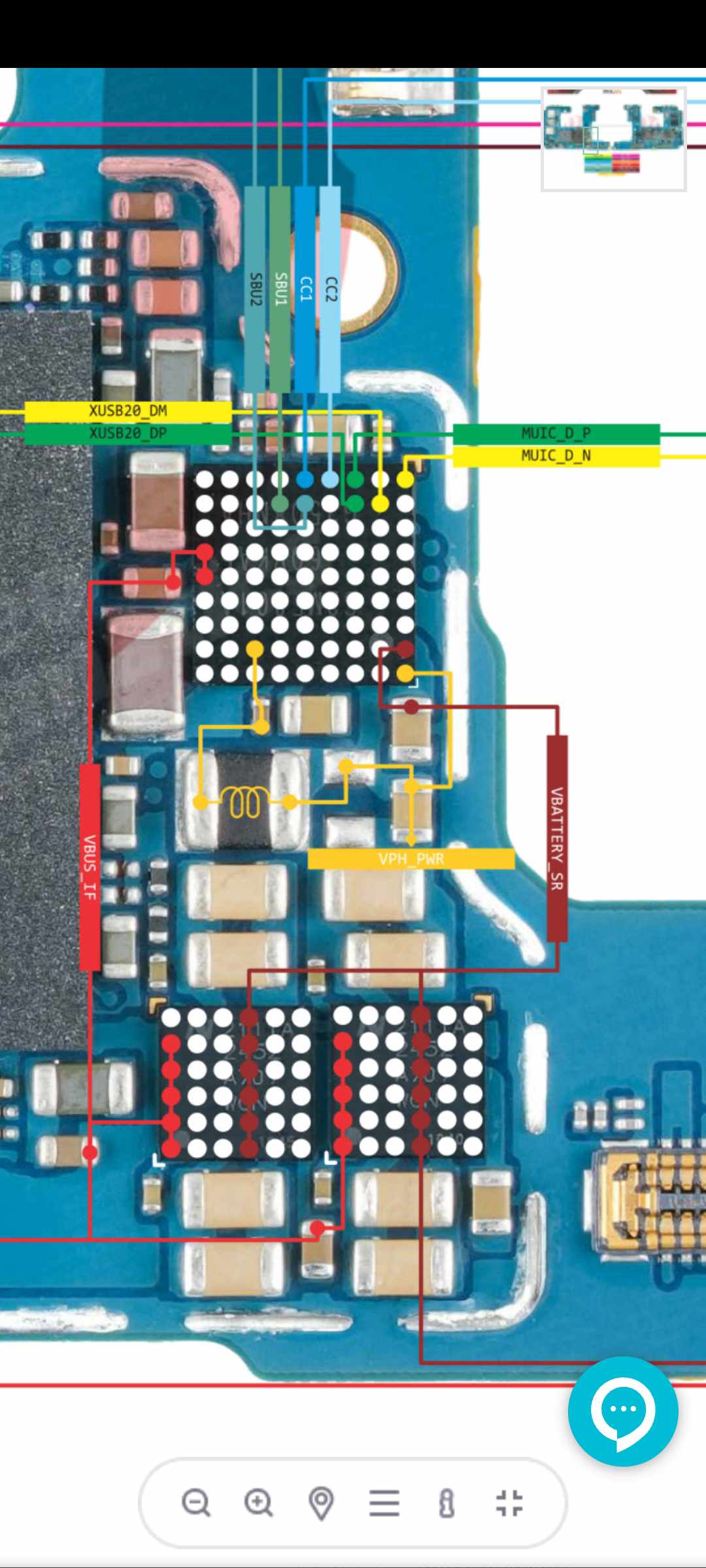

مدار شارژ و مدیریت باتری در A56 5G

یکی از بیشترین موارد مراجعه به تعمیرکاران، مشکل شارژ یا قطع و وصل شارژ است.
در نقشه سامسونگ A56 5G، مسیر شارژ از سوکت USB-C تا آی‌سی مدیریت شارژ (PMIC) به‌طور کامل نمایش داده شده است.
این مسیر شامل فیلترهای ESD، مقاومت‌های داده D+ و D–، و خطوط ارتباطی بین آی‌سی شارژ و باتری است.

در Bordmap می‌توانید مسیر دقیق تغذیه از VBUS تا BAT_ID را مشاهده کنید و با اندازه‌گیری ولتاژها، محل اختلال را تشخیص دهید.

مدار نمایشگر و تصویر (Display Section)

اگر گوشی تصویر ندارد یا صفحه روشن نمی‌شود، بررسی مدار تصویر ضروری است.
در نقشه سامسونگ A56 5G مسیرهای سیگنال بین پردازنده‌ی اصلی (SoC) و کانکتور نمایشگر مشخص است.
خرابی در مسیرهای MIPI یا ولتاژ VCI معمولاً باعث بروز مشکلات تصویری می‌شود.

در Bordmap مسیرهای این بخش به‌صورت رنگی نمایش داده شده تا تعمیرکار بتواند به‌سادگی ارتباط قطعات را دنبال کند.

مدار شبکه و آنتن 5G

در مدل‌های 5G مانند Galaxy A56، طراحی بخش RF پیچیده‌تر از مدل‌های 4G است.
نقشه سامسونگ A56 5G شامل مسیرهای بین ماژول RF، آنتن‌های 5G، فیلترهای SAW و تقویت‌کننده‌های سیگنال است.
اگر گوشی آنتن ضعیف دارد یا اصلاً شبکه 5G را شناسایی نمی‌کند، بررسی خطوط TX/RX و مسیرهای ANT1 و ANT2 طبق نقشه Bordmap بسیار کمک‌کننده خواهد بود.

همچنین محل دقیق آی‌سی RF و ماژول‌های سوئیچ شبکه در بوردمپ مشخص شده تا تعمیرکار بتواند محل قطعه را روی برد واقعی بیابد.

بخش صوت (Audio Section)

در بخش صوت، نقشه سامسونگ A56 5G مسیرهای ورودی و خروجی صدا، ارتباط بین آی‌سی صوت (Audio Codec) و اسپیکرها را نشان می‌دهد.
اگر گوشی صدای زنگ یا میکروفون ندارد، بررسی مسیرهای MIC_BIAS و SPK_OUT با استفاده از شماتیک Bordmap مشکل را سریع مشخص می‌کند.

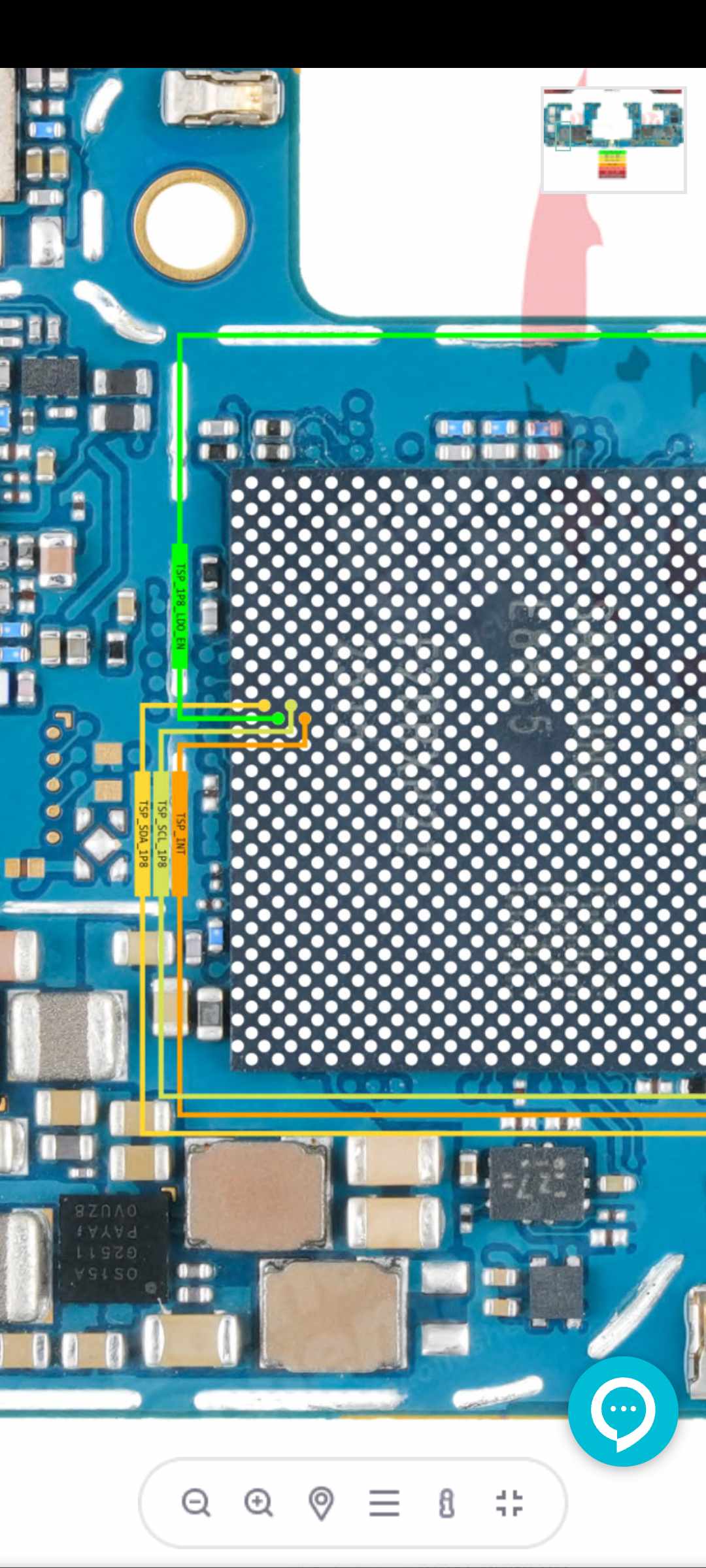

معرفی بوردمپ (Boardmap) سامسونگ A56 5G

بوردمپ (Board Map) نقشه‌ی تصویری از موقعیت تمام قطعات روی مادربرد است.
در بوردمپ سامسونگ A56 5G، محل دقیق آی‌سی‌ها، مقاومت‌ها، خازن‌ها و کانکتورها مشخص شده تا تعمیرکار بتواند به‌راحتی مسیر فیزیکی هر قطعه را پیدا کند.

این ابزار برای عیب‌یابی در شرایط واقعی تعمیر بسیار حیاتی است و در Bordmap نسخه‌ی کامل و دقیق آن ارائه شده است.

کاربرد نقشه سامسونگ A56 5G برای آموزش و یادگیری

برای کارآموزان تعمیر موبایل، کار با شماتیک و نقشه A56 5G یک فرصت آموزشی عالی است.
با مشاهده مسیرهای شارژ، تغذیه و شبکه می‌توان منطق عملکرد برد را بهتر درک کرد و به مهارت بالاتری در تحلیل مدارات موبایل رسید.

نتیجه‌گیری

نقشه سامسونگ A56 5G ابزاری حیاتی برای تعمیرکاران موبایل است که تمام مسیرهای مهم مانند تغذیه، شارژ، تصویر، صدا و شبکه را شامل می‌شود.
با استفاده از شماتیک و بوردمپ Bordmap می‌توانید به‌صورت دقیق محل خرابی را پیدا کرده و تعمیرات را با دقت و سرعت بالاتری انجام دهید.
