نقشه های سامسونگ SM-032 (A03core)

• DIODA CONNECTOR – دیود ولیو کانکتورها
• BACK CAMERA – دوربین عقب

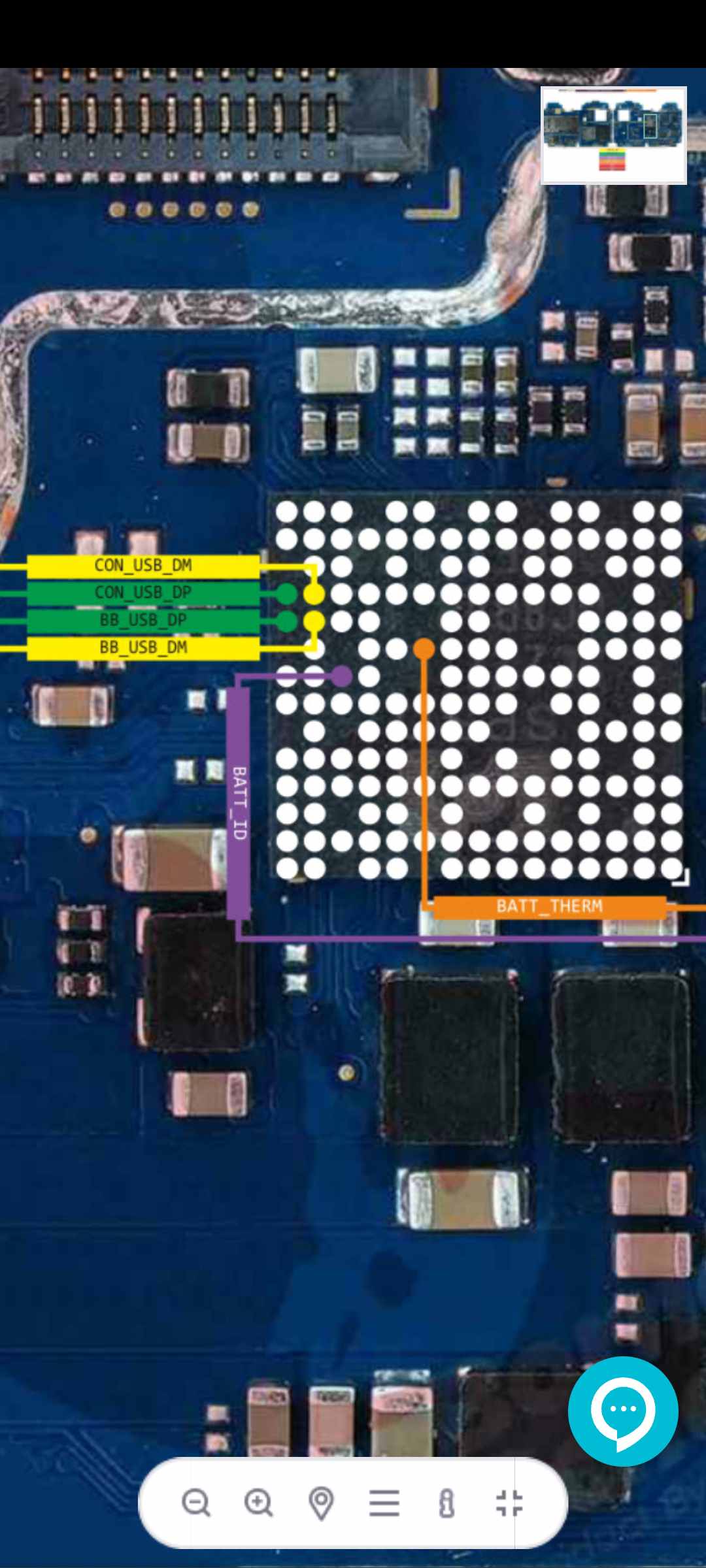

• CHARGE AND DATA – مسیر شارژ و دیتا
• COMPONENT NAME – نام قطعه
• FRONT CAMERA – دوربین جلو
• HANDSFREE – هندزفری
• LCD LIGHT – لایت ال سی دی
• LCD – ال سی دی
• MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
• NETWORK – شبکه
• ON OFF VOLUME KEY – کلید روشن خاموش پاور
• SD CARD – حافظه رم
• SIM CARD – سیمکارت
• SUB BOARD – برد پایین
• SUB BOARD ORI – برد پایین
• TOUCHSCREEN – تاچ صفحه
• WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس
• Exploded View
• Product Specification
• Troubleshooting
• Disassembly & Reassembly

مقاله جامع: نقشه سامسونگ A03core — راهنمای کامل سخت‌افزاری برای تکنسین‌ها

مقدمه

نقشه سامسونگ A03core یکی از منابع حیاتی برای تکنسین‌های تعمیرات موبایل است. در این مقاله رسمی و تخصصی، به‌صورت جامع به ساختار برد، شماتیک‌های مهم، مسیرهای رایج خطا و روش‌های عیب‌یابی پرداخته‌ام. این متن برای استفاده در وب‌سایت و مرجع فنی Bordmap تهیه شده است و اطلاعات از منابع معتبر جمع‌آوری و ارجاع داده شده است.

## مشخصات کلی مادربرد و انواع مدل‌ها

نکته مهم: مدل A03 Core با شناسه‌های SM-A032x منتشر شده و از تراشه‌ی UNISOC سری SC9863A استفاده می‌کند. این مشخصات روی برد و طراحی شماتیک مؤثر است. جزئیات سخت‌افزاری و شماره مدل‌ها را می‌توان در مستندات مرجع سامسونگ مشاهده کرد.

تفاوت‌های سخت‌افزاری بین نسخه‌ها

• SM-A032F و SM-A032G/DS ممکن است در چینش آنتن، آی‌سی‌ها یا پارت نامبرها تفاوت داشته باشند.
• هنگام کار با نقشه‌ها توجه به شناسه دقیق مدل (مثلاً SM-A032F) الزامی است. منابع teardown اطلاعات IC و جایگاه اجزاء را نشان می‌دهند.

## نقشه و شماتیک: منابع قابل اعتماد

منابع شناخته‌شده برای دانلود یا بررسی شماتیک شامل آرشیوهای تخصصی شماتیک، پایگاه‌های teardown و ویدیوهای آموزشی هستند. سایت‌ها و پایگاه‌هایی مانند Phonelumi و انجمن‌های تخصصی تعمیرات معمولاً نسخه‌هایی از نقشه و بردویو را منتشر می‌کنند که برای تعمیرات سطح برد ضروری‌اند.

نکته عملی: همیشه نسخه شماتیک را با شناسه برد (Board Revision) و مدل تلفن مطابقت دهید تا از خطا در شناسایی قطعات جلوگیری شود. برخی پایگاه‌ها مانند DZKJ و انجمن‌ها قالب‌های به‌روز و Layout های ارتقا یافته منتشر می‌کنند.

## بخش‌های کلیدی مادربرد و آی‌سی‌های مهم

• مدار تغذیه (PMIC) و مسیرهای مربوط به شارژ و باتری.
• حافظه eMMC/فلش و مسیرهای مرتبط با مشکات بوت.
• مدار صوت (میکروفون، اسپیکر و آمپلی‌فایر).
• آی‌سی‌های RF و کنترلر شبکه. شناخت موقعیت و پین‌آوت این قطعات روی نقشه، روند تعمیر و تست را سرعت می‌بخشد. (منابع teardown و دیتاشیت‌ها برای تعیین شماره آی‌سی‌ها مفیدند).

## رایج‌ترین خرابی‌ها و مسیرهای سرویس (Ways & Jumper)

تکنسین‌ها معمولاً با این مشکلات روبرو می‌شوند:

• مشکل شارژ یا عدم شناسایی شارژر: خرابی فیلترهای USB یا مسیرهای PMIC. (ویدیوها و پست‌های انجمنی راهنمای jumper و تست را نشان می‌دهند).
• عدم کارکرد میکروفون یا اسپیکر مکالمه: اغلب مسیرها یا فیلترهای صوتی، کانکتور میکروفون یا خود میکروفون آسیب‌دیده‌اند. ویدیوهای آموزشی روش‌های بررسی و بای‌پس را نمایش می‌دهند.
• مشکلات پروکسی‌میتری (Proximity) و سنسورها: گاهی اتصال ناپایدار یا قطعات محافظ روی برد باعث خرابی می‌شود. (راهنمای تعمیر ویدئویی موجود است).

نکته فنی: قبل از اجرای هر jumper یا تعویض قطعه، تست‌های ولتاژ و بررسی continuity ضروری است تا اشتباه در مسیر باعث آسیب ثانویه نشود.

## روش‌های عیب‌یابی پیشنهادی (گام‌به‌گام)

1. شناسایی دقیق مدل و ورژن برد.
2. بررسی ظاهری برد برای سوختگی یا قطعات جدا شده.
3. اندازه‌گیری ولتاژهای کلیدی PMIC و خطوط باتری.
4. استفاده از شماتیک برای دنبال کردن مسیرهای USB، صوت و بوت.
5. تست قطعات منفرد (میکروفون، فیلترها، خازن‌های خط).
6. در صورت نیاز، ارجاع به بردویو (boardview) برای موقعیت دقیق BGAها و آی‌سی‌ها.
   مستندات و ویدیوهای teardown روند واقعی بازکردن و بررسی برد را نمایش می‌دهند.

## نکات ایمنی و اخلاقی

• از قطعات اصلی یا با کیفیت برای تعویض استفاده کنید.
• در صورت پیچیدگی BGA یا تعویض آی‌سی‌های SMD حساس، کار را به لابراتوارهای مجهز واگذار کنید.
• انتشار نقشه‌ها را مطابق با قوانین مالکیت فکری و منابع معتبر رعایت کنید.

نتیجه‌گیری

نقشه سامسونگ A03core ابزار کلیدی برای تشخیص و رفع عیوب سخت‌افزاری است. استفاده صحیح از شماتیک، تطبیق دقیق مدل و اجرای روش‌های گام‌به‌گام عیب‌یابی، نرخ موفقیت تعمیر را افزایش می‌دهد. مطلب حاضر با هدف کمک به تکنسین‌ها و انتشار در مرجع فنی Bordmap تهیه شده است. برای دریافت نقشه‌ها و فایل‌های بردویو مرتبط، منابع معتبر شماتیک و انجمن‌های تخصصی را بررسی کنید. اگر مایل باشید، می‌توانم یک فایل فهرست منابع و لینک‌های دانلود (در صورت موجود بودن عمومی و قانونی) برای شما آماده کنم.
