نقشه آیفون 5S | بررسی شماتیک و مسیرهای سختافزاری – Bordmap
مقدمه
نقشه آیفون 5S یکی از مهمترین ابزارها برای تعمیرکاران حرفهای موبایل محسوب میشود. این مدل از آیفون با وجود گذشت سالها از عرضهاش، همچنان در بسیاری از کارگاههای تعمیرات حضور دارد. آشنایی دقیق با نقشه و شماتیک آن، در تشخیص سریع ایرادات سختافزاری بسیار مؤثر است.
در سایت Bordmap، نقشه آیفون 5S بهصورت دقیق و قابل بررسی آنلاین ارائه شده تا تعمیرکاران بتوانند مسیرها و بخشهای مختلف برد را بهراحتی دنبال کنند.
آشنایی با ساختار برد آیفون 5S
برد آیفون 5S از چندین لایه تشکیل شده که شامل مدارهای تغذیه، شارژ، تصویر، تاچ، شبکه، صدا و حافظه است. در نقشه 5S مسیر هر بخش بهصورت کامل مشخص است و با مطالعه آن میتوان بهسرعت محل قطعات و ارتباطات الکتریکی را پیدا کرد.
در این مدل، آیسیهای اصلی شامل:
- PMIC (مدیریت توان)
- Baseband (مدار شبکه)
- U2 IC (کنترل شارژ و دیتا)
- Audio IC
- Touch IC
میباشند که با استفاده از شماتیک بهراحتی قابل شناسایی هستند.
اهمیت استفاده از نقشه در تعمیر آیفون 5S
استفاده از نقشه 5S در عیبیابی بخشهای حساس مانند تاچ، شارژ، و تصویر بسیار حیاتی است. بهطور مثال، زمانی که دستگاه شارژ نمیشود یا هیچ واکنشی به کابل ندارد، با کمک مسیرهای مشخصشده در نقشه میتوان پایههای مرتبط با آیسی شارژ را بررسی و خرابی را دقیقاً تشخیص داد.
همچنین در مواردی مانند عدم آنتندهی یا قطع صدای اسپیکر، مسیرهای RF و Audio در نقشه راهنمای اصلی تعمیرکار هستند.
مسیرهای مهم در نقشه آیفون 5S
در نقشه آیفون 5S، مسیرهای زیر اهمیت ویژهای دارند:
- مسیر شارژ: از کانکتور لایتنینگ تا آیسی U2 و سپس باتری.

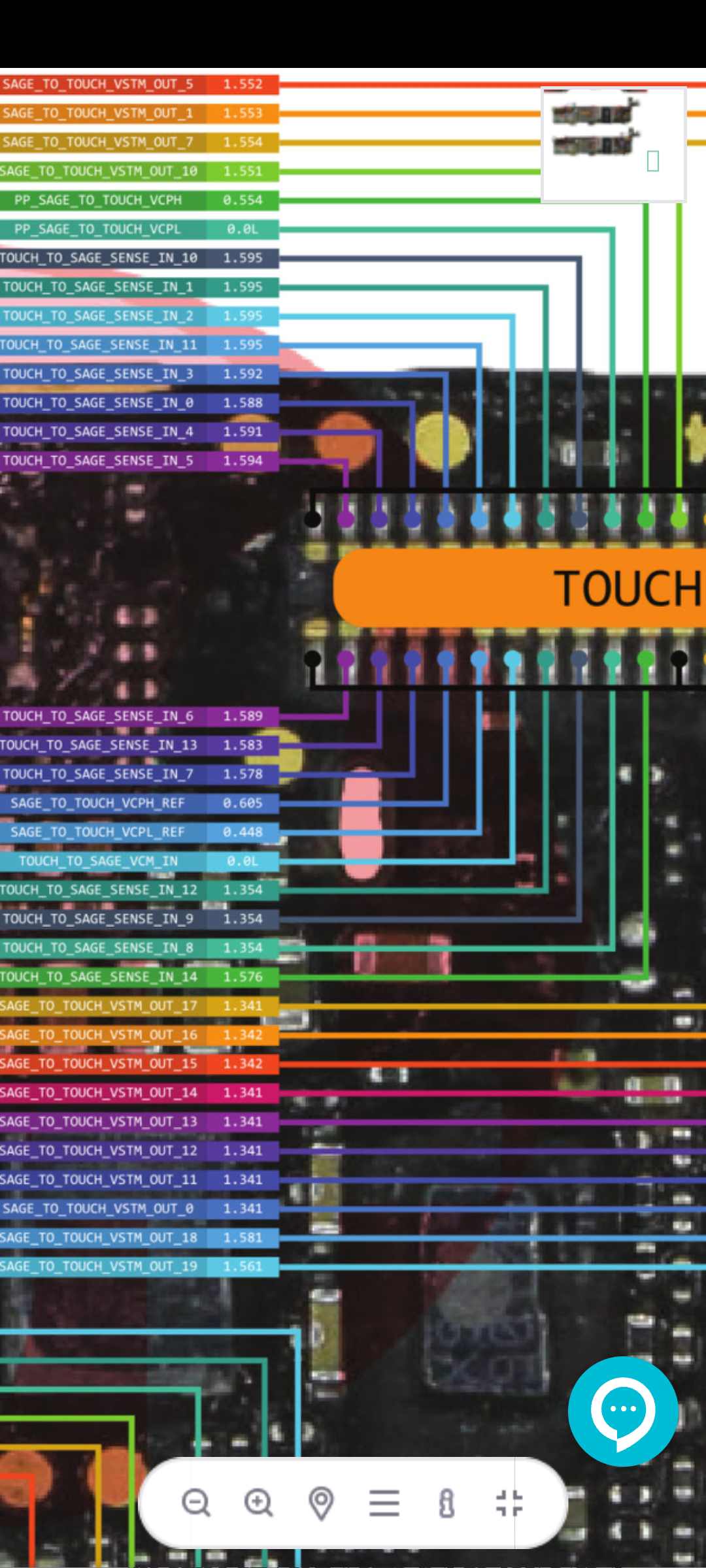

- مسیر تاچ: از صفحهنمایش تا آیسی Touch IC.
- مسیر تصویر: از کانکتور LCD به آیسی GPU.
- مسیر شبکه: از آنتن تا Baseband و PMIC.
- مسیر صدا: از میکروفون و اسپیکر تا آیسی صوتی.
این مسیرها در نقشه بهصورت دقیق و با شماره پایهها مشخص شدهاند.
بوردمپ و نقشه 5S
در سایت Bordmap، تعمیرکاران میتوانند نقشه 5S را بهصورت آنلاین مشاهده کرده و مسیرهای مختلف را با جستجو پیدا کنند. این ویژگی باعث میشود نیازی به دانلود فایل جداگانه نباشد و هر کاربر بتواند مستقیماً از مرورگر خود مسیرها را دنبال کند.

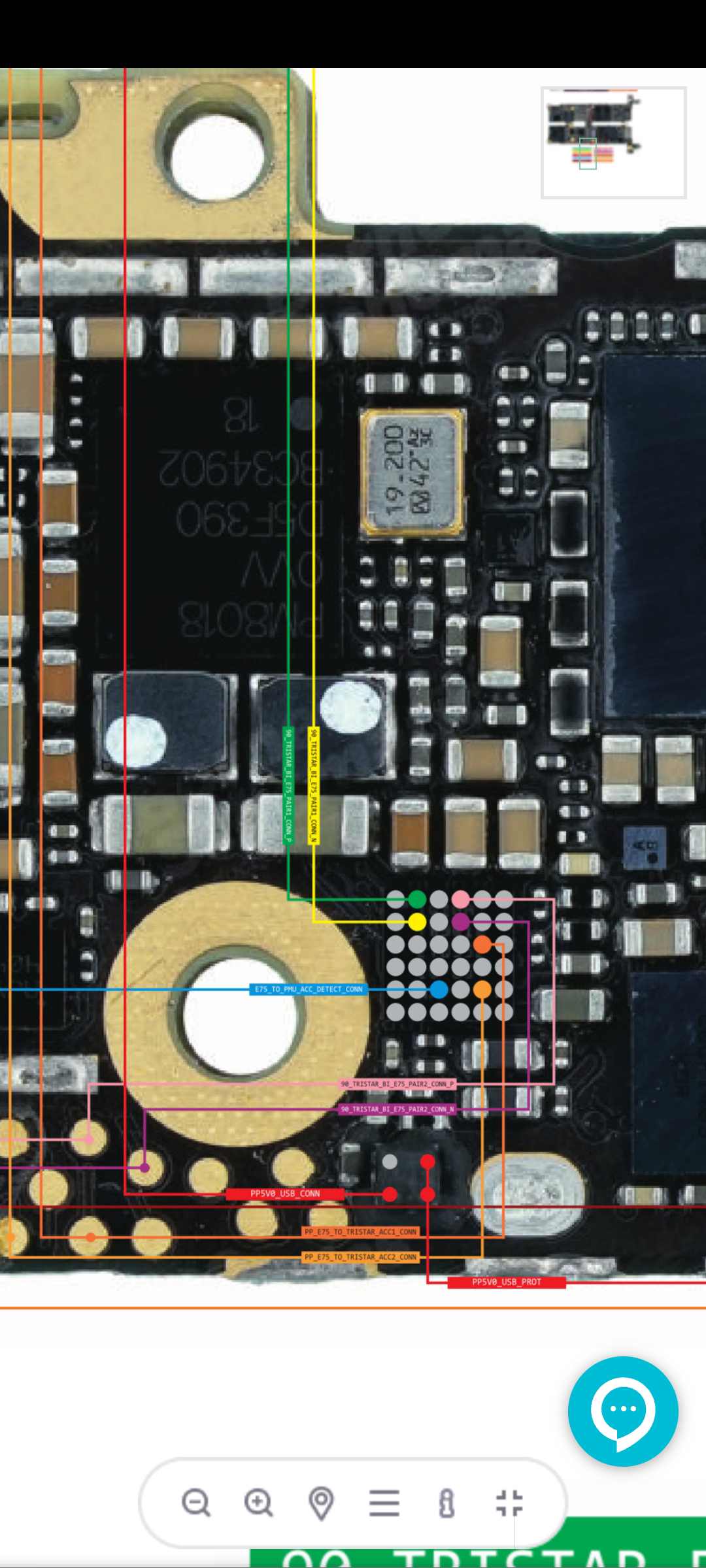

همچنین بوردمپ (Boardmap) برای آیفون 5S شامل موقعیت قطعات روی برد است که برای تعمیر سختافزاری دقیق بسیار مفید است.
مزایای دسترسی به نقشه 5S در Bordmap
- مشاهده آنلاین بدون نیاز به دانلود
- دقت بالا در نمایش مسیرها
- توضیح عملکرد هر بخش از مدار
- قابلیت استفاده برای آموزش و یادگیری
- مناسب برای تعمیرکاران تازهکار و حرفهای
این امکانات باعث شده Bordmap به منبع قابل اعتماد برای نقشههای آیفون و سایر برندها تبدیل شود.
نکات کلیدی در کار با نقشه 5S
هنگام استفاده از نقشه 5S:
- همیشه شماره پایهها (PIN) را با شماتیک تطبیق دهید.
- از مولتیمتر در حالت تست دیود برای بررسی مسیرها استفاده کنید.
- مسیرهای تغذیه را با دقت بررسی کنید، زیرا خرابی در PMIC یا U2 شایع است.
- در هنگام تعویض آیسی، دمای مناسب هیتر و فلوکس باکیفیت را فراموش نکنید.
نتیجهگیری
نقشه آیفون 5S ابزاری حیاتی برای هر تعمیرکار موبایل است. با بررسی دقیق شماتیک، مسیرهای تغذیه، شارژ، تصویر و شبکه، میتوان مشکلات سختافزاری را با دقت بالا تشخیص داد. سایت Bordmap بهترین منبع برای دسترسی به نقشهها و بوردمپهای تخصصی آیفون است و به کاربران امکان میدهد بدون نیاز به دانلود، بهصورت آنلاین مسیرها را بررسی کنند.
