نقشه شیائومی NOTE 8T

• DIODA IC – دیود ولیو آی سی ها
• DIODA CONNECTOR – دیود ولیو کانکتورها
• BACK CAMERA 2M DEPTH – دوربین عقب عمق سنج
• BACK CAMERA 2M MACRO – دوربین عقب ماکرو
• BACK CAMERA 8M ULTRA WIDE – دوربین عقب ۸ مگاپیکسل التراواید
• BACK CAMERA 48M WIDE – دوربین عقب واید
• CHARGE AND DATA – مسیر شارژ و دیتا
• COMPONENT NAME – نام قطعه
• FINGER PRINT – اثرانگشت
• FRONT CAMERA – دوربین جلو
• HANDSFREE – هندزفری
• LCD LIGHT – لایت ال سی دی
• LCD – ال سی دی
• MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
• ON OFF VOLUME KEY – کلید روشن خاموش پاور
• SIM CARD – سیمکارت
• SUB BOARD ORI – برد پایین
• TOUCHSCREEN – تاچ صفحه
• WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس

نقشه و شماتیک شیائومی REDMI NOTE 9T

مقدمه

در دنیای تعمیرات موبایل، نقشه‌ها و شماتیک‌های سخت‌افزاری نقش حیاتی در عیب‌یابی و درک ساختار داخلی برد دارند.
مدل شیائومی REDMI NOTE 9T، وجود نقشه دقیق و کامل به تعمیرکاران کمک می‌کند مسیرهای تغذیه، خطوط دیتا، و بخش‌های اصلی مادربرد را شناسایی کنند.
این مقاله از سایت Bordmap، به بررسی کامل نقشه شیائومی REDMI NOTE 9T می‌پردازیم تا شما بتوانید با دیدی تخصصی‌تر، مشکلات سخت‌افزاری این گوشی را برطرف کنید.

اهمیت استفاده از نقشه و شماتیک در تعمیر موبایل

شماتیک‌ها راهنمای اصلی درک ساختار الکترونیکی موبایل هستند.
بدون آن‌ها، پیدا کردن مسیرهای ولتاژ، سیگنال، و اتصالات میان آی‌سی‌ها به‌سختی امکان‌پذیر است.
نقشه شیائومی REDMI NOTE 9T به تعمیرکار اجازه می‌دهد تا دقیقاً بفهمد هر قطعه در کجای برد قرار دارد و چگونه به دیگر بخش‌ها متصل است.
با استفاده از این نقشه‌ها، می‌توان مسیرهای قطع‌شده را بازیابی و از تعویض اشتباه قطعات گران‌قیمت جلوگیری کرد.

ساختار کلی نقشه شیائومی REDMI NOTE 9T

شماتیک و نقشه این مدل معمولاً در چند بخش اصلی تقسیم‌بندی شده است:

• بخش تغذیه (Power Section): شامل مدارهای اصلی ولتاژ، آی‌سی PMIC، فیوزها و لاین‌های VPH و VBAT.
• بخش شارژ و USB: شامل آی‌سی شارژ، مسیر کانکتور Type-C و مدار محافظ ESD.
• بخش RF و شبکه: مرتبط با آنتن، سوئیچ‌های RF، فیلترها و آی‌سی مودم.
• بخش نمایشگر و تاچ: مسیرهای LVDS، کنترلر تاچ و سوکت LCD.
• بخش صوت: شامل آمپلی‌فایر صدا، میکروفون و اسپیکر.
• حافظه و CPU: مسیرهای ارتباطی بین eMMC/UFS و پردازنده.

این دسته‌بندی به شما کمک می‌کند هنگام مراجعه به نقشه شیائومی REDMI NOTE 9T، سریع‌تر مسیر مورد نظر را پیدا کنید.

نکات مهم در خواندن شماتیک و نقشه برد

برای درک بهتر نقشه شیائومی REDMI NOTE 9T، رعایت چند نکته ضروری است:

1. نام قطعات را دقیق بخوانید. هر قطعه در نقشه با یک رفرنس مانند U4001 یا C2205 مشخص شده است.
2. مسیرهای تغذیه را دنبال کنید. لاین‌های VBAT، VPH_PWR و VREG اصلی‌ترین مسیرهای انرژی هستند.
3. نقاط تست (Test Points) را بشناسید تا بتوانید با مولتی‌متر مقدار ولتاژ هر بخش را اندازه‌گیری کنید.
4. در هنگام تعمیر، ابتدا مسیر را بررسی کنید، نه فقط آی‌سی را. بسیاری از ایرادات از قطعی مسیر یا اتصال کوتاه ایجاد می‌شوند.

کاربرد نقشه شیائومی REDMI NOTE 9T در رفع مشکلات رایج

۱. مشکل شارژ نشدن یا شارژ آهسته

از شایع‌ترین ایرادات در Redmi Note 9T است.

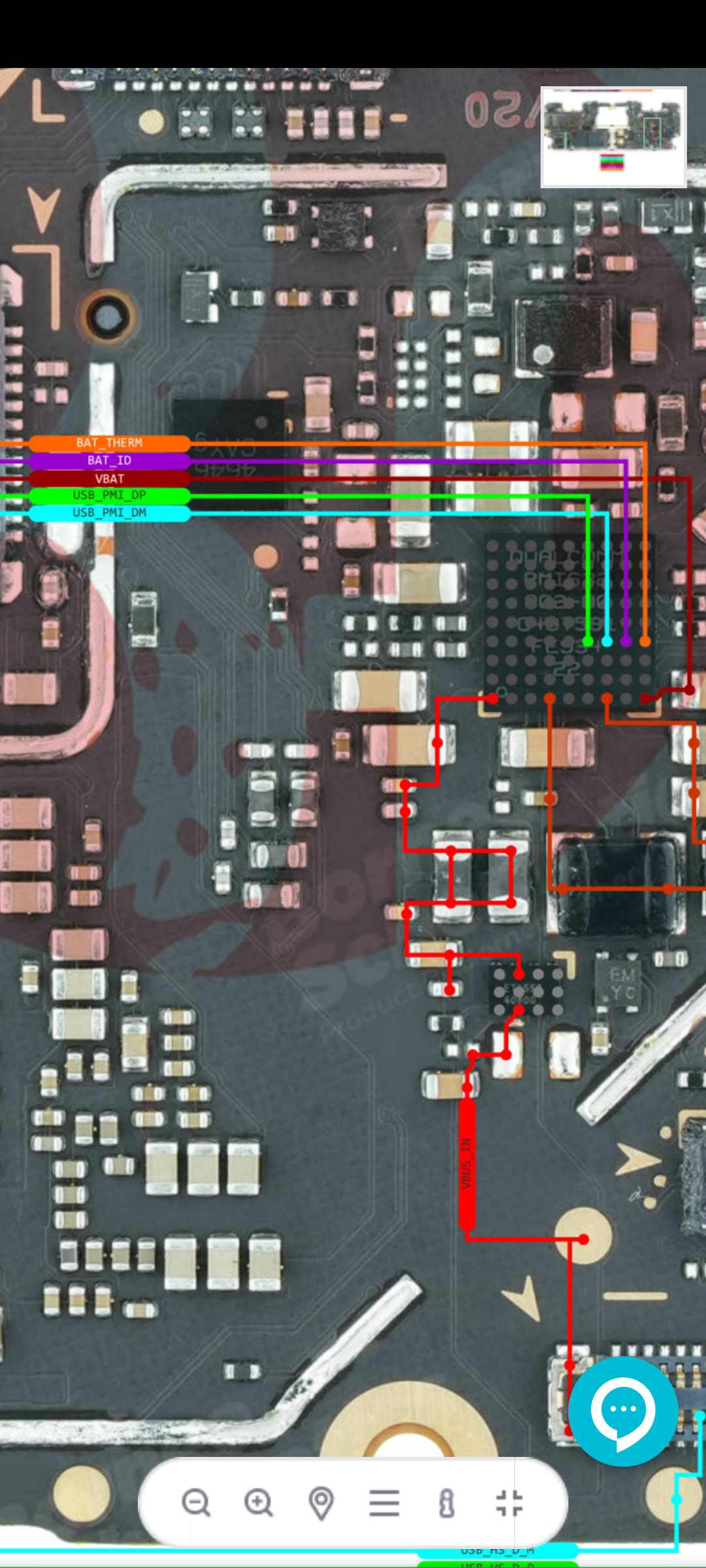

با مراجعه به نقشه شیائومی REDMI NOTE 9T می‌توان مسیر ورودی تغذیه از پورت Type-C تا آی‌سی شارژ را دنبال کرد.
در صورت نبود ولتاژ 5V در ورودی، ابتدا فیوزها و دیودهای محافظ بررسی می‌شوند.
اگر ولتاژ ورودی سالم است اما ولتاژ خروجی VBUS دیده نمی‌شود، احتمال خرابی آی‌سی شارژ وجود دارد.
در این بخش، بوردمپ یا همان Boardmap نیز برای نمایش مسیر فیزیکی قطعات روی برد بسیار کمک‌کننده است.

۲. مشکل شبکه یا عدم آنتن‌دهی

این ایراد معمولاً از بخش RF ناشی می‌شود.
با کمک شماتیک Redmi Note 9T، می‌توان مسیر آنتن اصلی تا آی‌سی RF و سوئیچ‌ها را ردیابی کرد.
بررسی مقاومت بین خطوط RX و TX و همچنین فیلترهای SAW می‌تواند علت اصلی مشکل را مشخص کند.

۳. خاموشی ناگهانی یا روشن نشدن گوشی

این ایراد اغلب مربوط به مدار تغذیه یا PMIC است.
در نقشه شیائومی REDMI NOTE 9T مسیر VBAT از کانکتور باتری تا آی‌سی پاور قابل مشاهده است.
اگر هیچ ولتاژی در نقاط تست پاور وجود نداشت، بررسی فیوز و اتصال کوتاه در بخش VBAT ضروری است.
در چنین شرایطی، Bordmap امکان نمایش دقیق مکان فیزیکی آی‌سی‌ها روی برد را برای تسریع در تعمیر فراهم می‌کند.

۴. مشکل تصویر یا تاچ

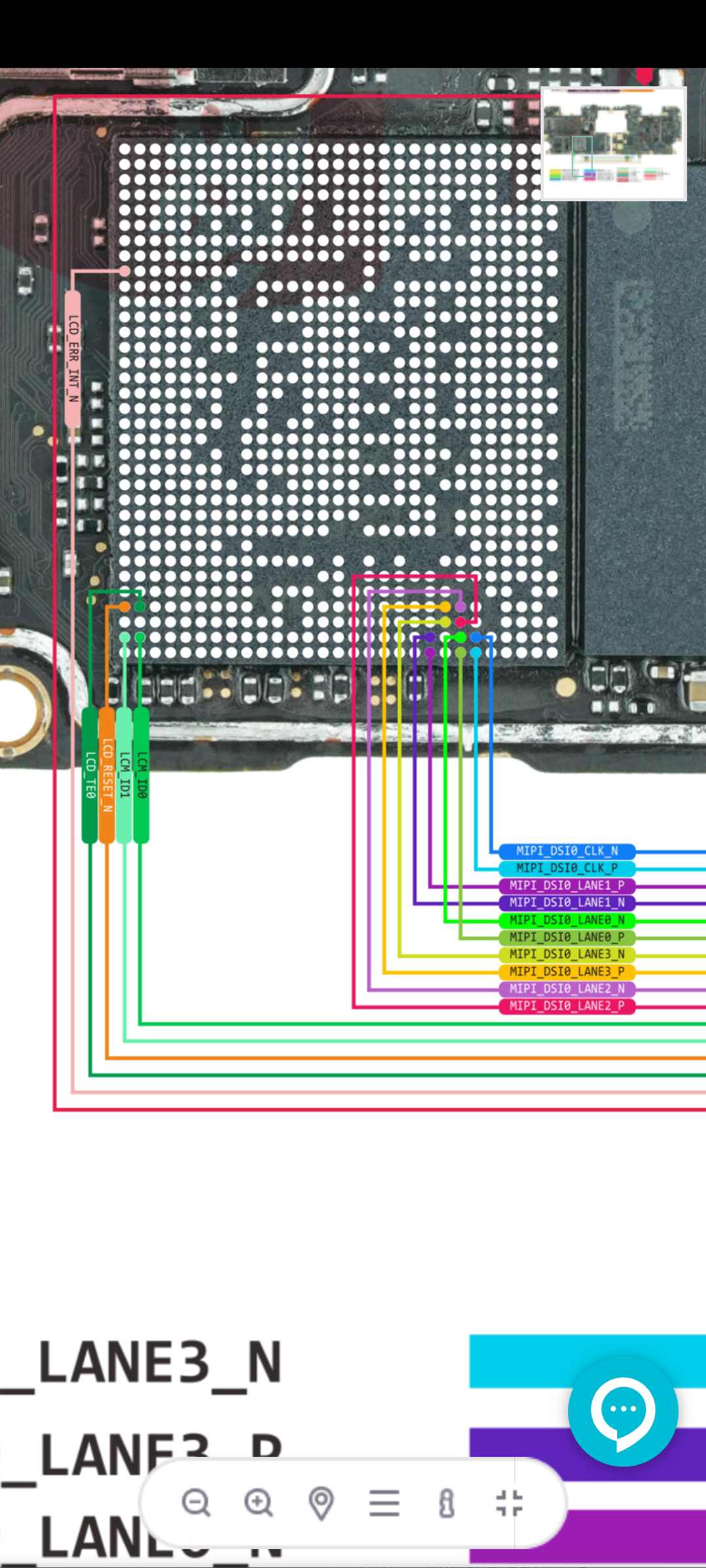

اگر LCD تصویر ندارد یا تاچ عمل نمی‌کند، با بررسی مسیرهای MIPI در نقشه می‌توان مشخص کرد آیا دیتا از CPU به LCD منتقل می‌شود یا خیر.
در صورت وجود قطعی در مسیر CLK یا DATA، باید مسیر بازسازی شود.
این کار بدون شماتیک شیائومی REDMI NOTE 9T تقریباً غیرممکن است.

منابع معتبر برای دسترسی به نقشه‌ها

فایل‌های شماتیک و بوردمپ (Boardmap) مدل Redmi Note 9T معمولاً در فرمت BDV ارائه می‌شوند.
منابع معتبر شامل:

• آرشیو تخصصی سایت Bordmap.ir
• انجمن‌های بین‌المللی تعمیرات موبایل مانند GSMForum و XDA
• فایل‌های آموزشی منتشرشده توسط شرکت‌های خدمات پس از فروش
• مجموعه‌های فنی چینی (MIUI Service Files)

قبل از خرید اشتراک ویژه ، همیشه مطمئن شوید فایل دقیقاً متعلق به مدل REDMI NOTE 9T (مدل M2007J22G) باشد.

نکات ایمنی و حرفه‌ای در استفاده از شماتیک

• همیشه قبل از اتصال ولتاژ، مسیرها را از نظر اتصال کوتاه بررسی کنید.
• هنگام تست ولتاژ، از مولتی‌متر با دقت بالا و زمین ایزوله استفاده کنید.
• مسیرهای حساس RF و Power را با دقت دنبال کنید تا از خرابی آی‌سی‌های اطراف جلوگیری شود.
• از نقشه‌ها فقط در محیط‌های آموزشی و فنی استفاده کنید و حقوق مالکیت فایل‌ها را رعایت نمایید.

نتیجه‌گیری

در مجموع، نقشه شیائومی REDMI NOTE 9T ابزاری کلیدی برای هر تعمیرکار حرفه‌ای است.
با درک کامل از شماتیک، مسیرهای تغذیه، خطوط دیتا و سیگنال‌های حساس را شناسایی می‌کنید و زمان عیب‌یابی را به‌طور چشمگیری کاهش می‌دهید.
سایت Bordmap با هدف ارائه مجموعه‌ای جامع از شماتیک‌ها، بوردمپ‌ها و راهنمای تعمیرات موبایل، به‌صورت مداوم محتوای تخصصی برای مدل‌های مختلف از جمله Redmi Note 9T منتشر می‌کند.

استفاده از این منابع به شما کمک می‌کند تا تعمیرات دقیق‌تر، سریع‌تر و با اطمینان بیشتری انجام دهید.
