نقشه سامسونگ SM-G985 (S20PLUS)

• DIODA CONNECTOR – دیود ولیو کانکتورها
• BACK CAMERA WIDE – دوربین عقب واید
• BACK CAMERA UW – دوربین عقب الترا واید
• BACK CAMERA TELE – دوربین عقب تله فوتو
• BACK CAMERA DEPTH – دوربین عقب عمق سنج

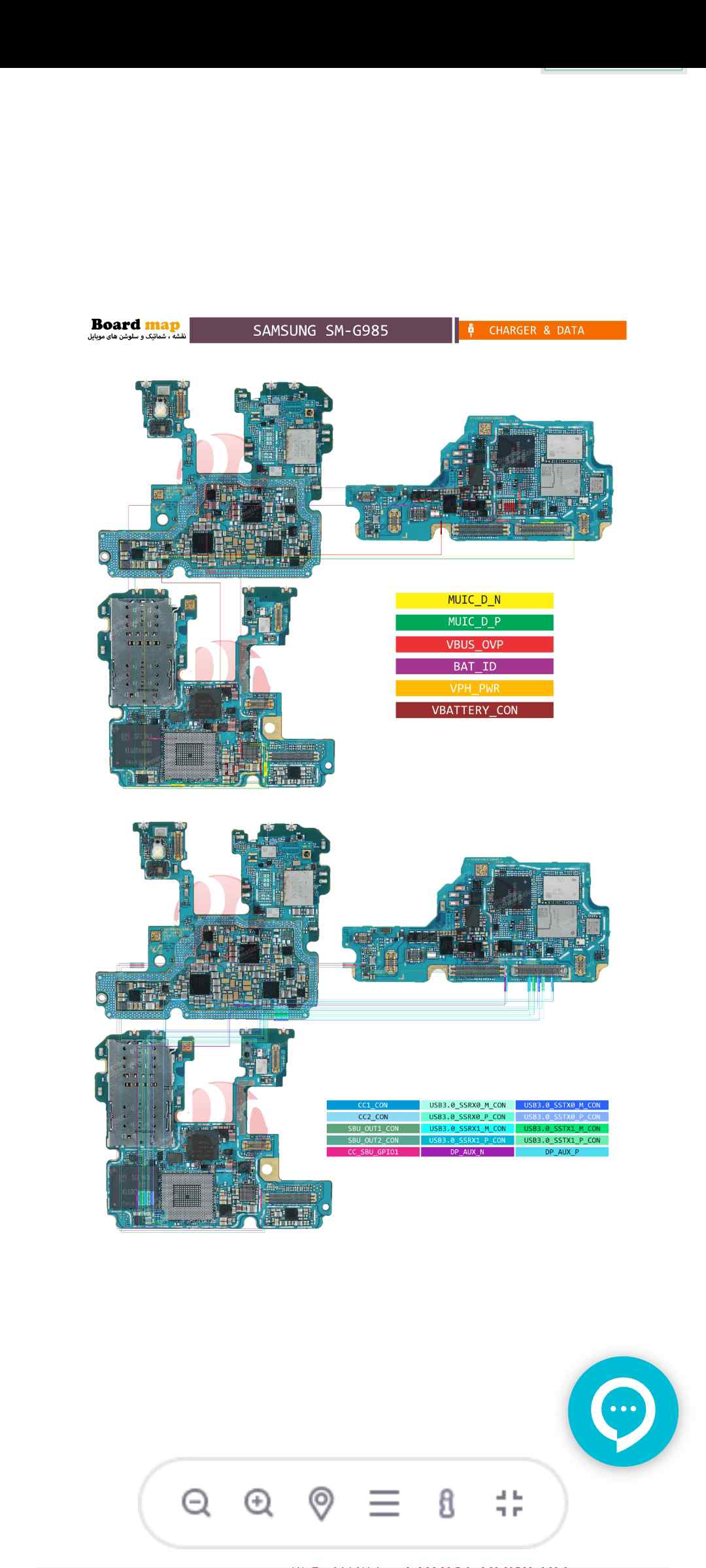

• CHARGE AND DATA – مسیر شارژ و دیتا
• COMPONENT NAME – نام قطعه
• FRONT CAMERA – دوربین جلو

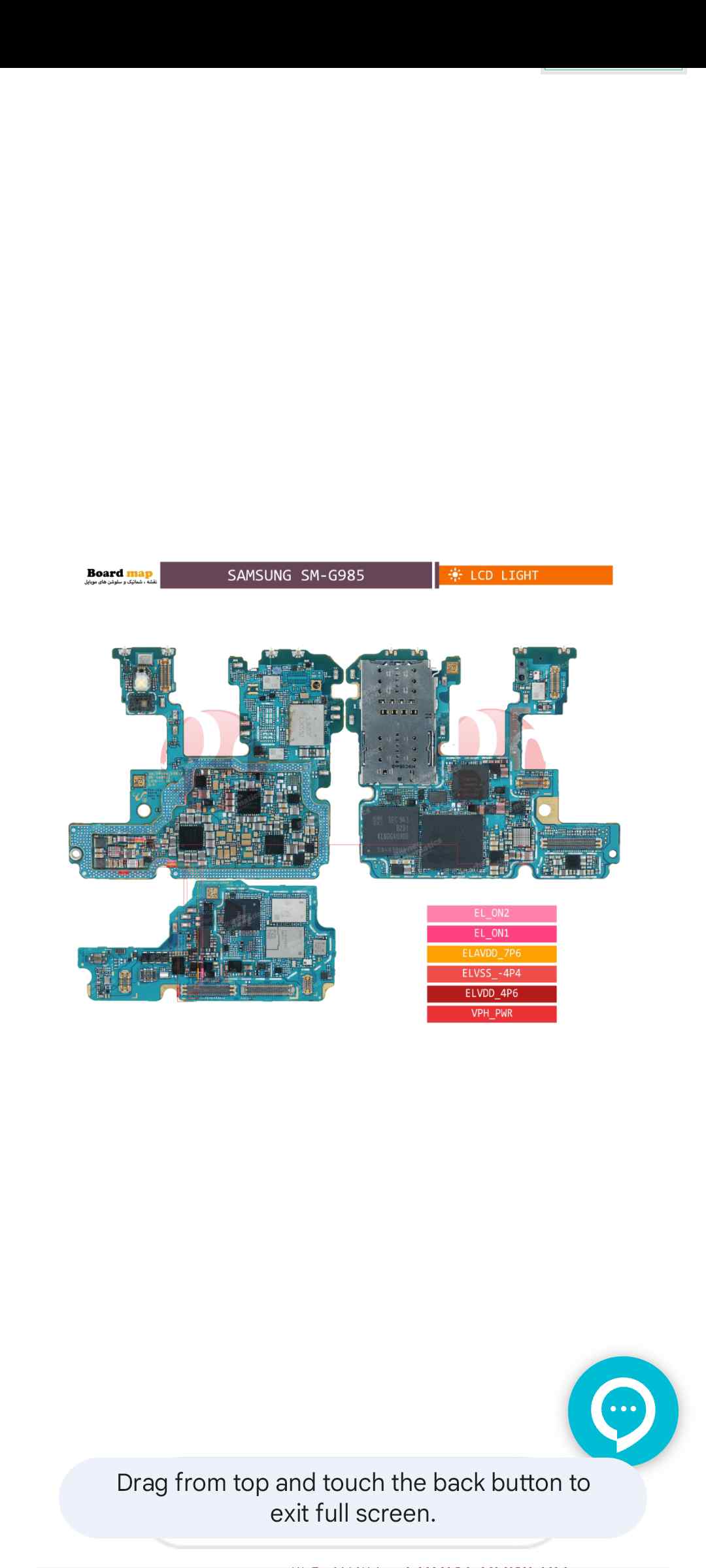

• LCD LIGHT – لایت ال سی دی
• LCD – ال سی دی
• MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
• NETWORK – شبکه
• ON OFF VOLUME KEY – کلید روشن خاموش پاور
• FINGERPRINT – اثرانگشت
• SD CARD – کارت حافظه
• SIM CARD – سیمکارت
• THERMISTOR MAIN – ترمیستور برد اصلی
• SUB BOARD ORI – برد پایین
• TOUCHSCREEN – تاچ صفحه
• WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس

معرفی نقشه سامسونگ S20 Plus

نقشه سامسونگ S20 Plus یکی از جامع‌ترین و دقیق‌ترین ابزارهای موردنیاز در تعمیرات سخت‌افزاری موبایل است. این نقشه شامل جزئیات کامل از مسیرهای سیگنال، خطوط تغذیه، مدار شارژ، مدار شبکه، بخش تاچ و تصویر و ده‌ها مسیر دیگر است.
تعمیرکاران حرفه‌ای با استفاده از این نقشه می‌توانند به‌راحتی نقاط آسیب‌دیده را شناسایی کرده و با اطمینان بیشتری اقدام به تعویض یا تعمیر قطعات کنند.

اهمیت شماتیک در تعمیر موبایل

شماتیک یا نقشه الکترونیکی، راهنمای اصلی برای درک ارتباط میان قطعات روی برد گوشی است. در نقشه سامسونگ S20 Plus هر بخش از برد با خطوط و مسیرهای دقیق مشخص شده تا تعمیرکار بتواند سیگنال‌ها را دنبال کند.
به کمک این نقشه، می‌توان به‌راحتی مسیرهای تغذیه آی‌سی‌ها، ولتاژهای ورودی و خروجی و ارتباطات بین CPU، حافظه و سایر بخش‌ها را بررسی کرد.

معرفی بخش‌های مهم در نقشه سامسونگ S20 Plus

1. بخش تغذیه (Power Section):
   شامل آی‌سی PMIC، مسیرهای ولتاژ اصلی، فیوزها و خازن‌های محافظ است. مشکلاتی مانند روشن نشدن گوشی یا ریست ناگهانی اغلب از این قسمت ناشی می‌شود.
2. بخش شارژ (Charging Section):
   در نقشه سامسونگ S20 Plus مسیرهای ارتباطی بین کانکتور شارژ، آی‌سی شارژ، باطری و فیلترهای محافظ مشخص شده است. اگر گوشی شارژ نمی‌شود یا به‌صورت متناوب شارژ قطع و وصل می‌شود، بررسی این مسیرها ضروری است.
3. بخش تصویر (Display Section):
   این قسمت مسیرهای ارتباطی LCD، تاچ و آی‌سی تصویر را نشان می‌دهد. در مواقعی که صفحه‌نمایش سیاه می‌شود یا تاچ از کار می‌افتد، نقشه دقیقاً محل قطعه یا مسیر معیوب را مشخص می‌کند.
4. بخش صدا (Audio Section):
   در نقشه سامسونگ S20 Plus مدار میکروفن، اسپیکر، آی‌سی صوت و مسیرهای صوتی نمایش داده شده است. مشکلاتی مانند قطع شدن صدا، نویز یا عدم ضبط صدا با بررسی این بخش برطرف می‌شود.
5. بخش شبکه (Network Section):
   این قسمت شامل آی‌سی‌های RF، آنتن، فیلترها و مسیرهای سیگنال GSM و LTE است. در صورت عدم آنتن‌دهی یا ضعف شبکه، مسیرهای موجود در شماتیک بهترین راهنما هستند.

استفاده از بوردمپ (Boardmap) در کنار نقشه

بوردمپ یا Boardmap تصویری واقعی از برد گوشی را نمایش می‌دهد. در بوردمپ سامسونگ S20 Plus می‌توانید محل دقیق قطعات مانند آی‌سی تغذیه، آی‌سی شارژ، مقاومت‌ها و خازن‌ها را مشاهده کنید.
ترکیب نقشه شماتیک با بوردمپ، یکی از روش‌های حرفه‌ای در تعمیر موبایل است که باعث می‌شود خطا در فرآیند تعمیر به حداقل برسد.

آموزش دنبال‌کردن مسیرها در نقشه

در زمان کار با نقشه سامسونگ S20 Plus، مسیرها معمولاً با خطوط باریک و شماره‌گذاری‌شده مشخص می‌شوند. با استفاده از ابزار Find در نرم‌افزارهای نمایش‌دهنده شماتیک، می‌توانید هر مسیر را بر اساس نام سیگنال یا شماره پین جستجو کنید.
به عنوان مثال، برای پیدا کردن مسیر VBAT کافی است در بخش جستجو عبارت آن را وارد کنید تا تمام نقاطی که این ولتاژ حضور دارد نمایش داده شود.

بررسی مشکلات رایج در S20 Plus با کمک نقشه

1. مشکل شارژ نشدن گوشی:
   با بررسی مسیرهای VBUS و VBAT در نقشه می‌توان خرابی فیلتر یا آی‌سی شارژ را تشخیص داد.
2. قطع شدن تاچ:
   مسیرهای تاچ در بخش Display مشخص‌اند و معمولاً خرابی از فلت یا آی‌سی تاچ ناشی می‌شود.
3. مشکل آنتن:
   در نقشه، مسیرهای ANT_MAIN و RFIC به وضوح نمایش داده شده‌اند. با بررسی خازن‌ها و فیلترهای این ناحیه مشکل برطرف می‌شود.
4. عدم شناسایی دوربین:
   مسیرهای اتصال دوربین به آی‌سی CPU در شماتیک نمایش داده می‌شوند و با دنبال‌کردن آن‌ها می‌توان اتصال قطع‌شده یا قطعه معیوب را شناسایی کرد.

مزایای استفاده از نقشه سامسونگ S20 Plus برای تعمیرکاران

• صرفه‌جویی در زمان تشخیص خرابی
• افزایش دقت در تعمیر قطعات حساس
• جلوگیری از تعویض اشتباه قطعات
• دسترسی به اطلاعات دقیق مسیرهای سیگنال
• امکان آموزش بهتر برای کارآموزان تعمیر موبایل

نکات مهم هنگام کار با شماتیک

• همیشه نسخه دقیق مدل SM-G985F یا SM-G986B را انتخاب کنید.
• قبل از تعویض قطعه، مسیر مربوطه را با مولتی‌متر بررسی کنید.
• در صورت مشاهده مسیرهای مشابه با نام‌های متفاوت، به شماره پین‌ها توجه کنید.

جمع‌بندی

نقشه سامسونگ S20 Plus ابزاری حیاتی برای هر تعمیرکار سخت‌افزار موبایل است. با درک درست از این نقشه، می‌توانید در کمترین زمان، ایرادات پیچیده سخت‌افزاری را شناسایی و رفع کنید.
استفاده هم‌زمان از شماتیک و بوردمپ باعث افزایش دقت و کاهش احتمال اشتباه در فرایند تعمیر می‌شود.
