نقشه های سامسونگ SM-G990E (S21FE )

• DIODA CONNECTOR – دیود ولیو کانکتورها
• BACK CAMERA 12MP WIDE – دوربین عقب واید
• BACK CAMERA 12MP UW – دوربین عقب الترا واید
• BACK CAMERA 8MP TELE – دوربین عقب تله فوتو
• CHARGE AND DATA – مسیر شارژ و دیتا
• COMPONENT NAME – نام قطعه
• FRONT CAMERA – دوربین جلو
• LCD LIGHT – لایت ال سی دی
• LCD – ال سی دی
• HANDSFREE – هندزفری
• MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
• NETWORK – شبکه
• ON OFF VOLUME KEY – کلید روشن خاموش پاور
• FINGERPRINT – اثرانگشت
• SIM CARD – سیمکارت
• THERMISTOR MAIN – ترمیستور برد اصلی
• TOUCHSCREEN – تاچ صفحه
• WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس

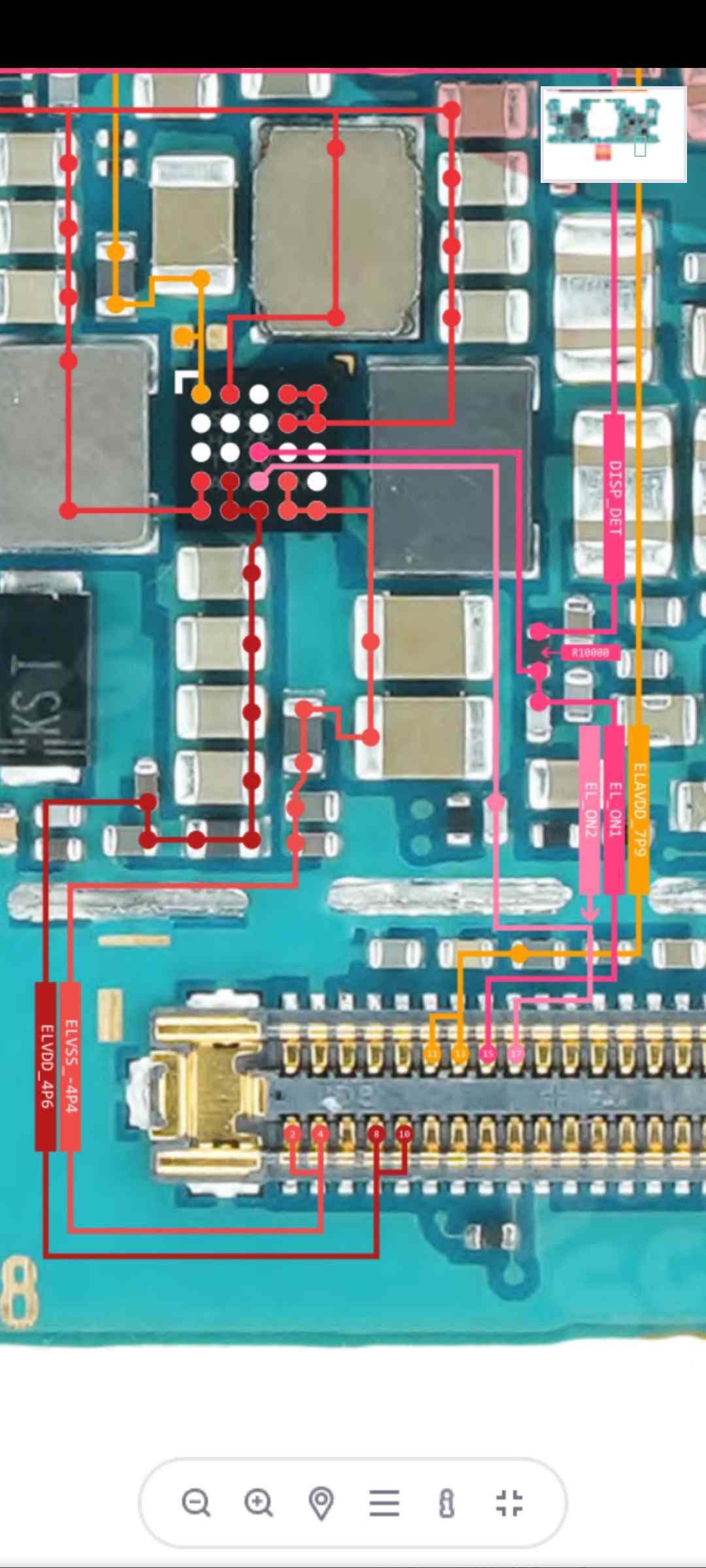

نقشه سامسونگ S21FE | راهنمای تخصصی شماتیک و بوردمپ Galaxy S21 FE

مقدمه

برای هر تعمیرکار حرفه‌ای، داشتن نقشه سامسونگ S21FE ضروری است. این مدل از گوشی‌های پرطرفدار سامسونگ، ساختار پیچیده‌ای دارد و بدون شماتیک دقیق، عیب‌یابی آن زمان‌بر و دشوار خواهد بود.
در سایت Bordmap، ما به بررسی کامل شماتیک و بوردمپ S21FE می‌پردازیم تا مسیرهای تغذیه، خطوط ارتباطی و بخش‌های کلیدی این برد را بهتر بشناسید و بتوانید با دقت بیشتری تعمیرات سخت‌افزاری انجام دهید.

معرفی کلی گوشی و اهمیت نقشه فنی

گلکسی S21FE با چیپست قدرتمند Snapdragon 888 یا Exynos 2100 عرضه شده و طراحی برد آن بسیار فشرده است. این تراشه‌ها در کنار آی‌سی‌های حافظه، تغذیه و شارژ، مجموعه‌ای از مدارهای به‌هم‌پیوسته را تشکیل می‌دهند که در نقشه شماتیک با جزئیات نمایش داده می‌شوند.

نقشه سامسونگ S21FE به تعمیرکار کمک می‌کند تا بتواند محل دقیق قطعاتی مثل PMIC، USB Controller، Baseband و مسیرهای RF را شناسایی کند. بدون دسترسی به نقشه، تشخیص خرابی‌های مربوط به شارژ، تاچ، یا شبکه عملاً غیرممکن است.

بخش‌های مختلف در نقشه سامسونگ S21FE

۱. بخش تغذیه (Power Section)

در نقشه، مسیرهای اصلی تغذیه از کانکتور باتری تا آی‌سی PMIC نمایش داده می‌شوند. اگر گوشی روشن نمی‌شود یا ناگهانی خاموش می‌گردد، بررسی ولتاژ در این مسیرها حیاتی است. نقاط تست (TP) و فیوزهای حفاظتی معمولاً در این بخش مشخص هستند.

۲. بخش شارژ و پورت USB

در شماتیک S21FE، مسیرهای VBUS، D+، D- و ID از کانکتور Type-C تا آی‌سی شارژ (مانند S2MU107 یا مشابه آن) مشخص می‌شود. تعمیرکار با دنبال‌کردن این مسیرها می‌تواند خرابی‌های مربوط به شارژ، اتصال کوتاه یا خرابی سوکت را تشخیص دهد.

۳. بخش RF و شبکه

مدار RF شامل فیلترها، آنتن سوئیچ‌ها و ماژول PA است. در نقشه سامسونگ S21FE، مسیرهای TX و RX به‌صورت دقیق مشخص شده تا در صورت مشکل آنتن‌دهی بتوان مسیر ارتباطی را تست کرد.

۴. بخش نمایشگر و تاچ

در شماتیک، مسیرهای DSI و Touch Controller از پردازنده تا کانکتور صفحه‌نمایش مشخص می‌شوند. این بخش برای رفع مشکلات تاچ یا سیاه شدن LCD اهمیت زیادی دارد.

۵. مدار صوتی و اسپیکر

اتصال آی‌سی صوتی به اسپیکر، میکروفون و جک هدفون در نقشه نمایش داده می‌شود. اگر صدا قطع شده یا نویز دارد، شماتیک بهترین ابزار برای تست این مسیرهاست.

اهمیت استفاده از بوردمپ (Boardmap) در کنار شماتیک

در سایت Bordmap، علاوه بر شماتیک، فایل‌های بوردمپ (Boardview) نیز برای مدل‌های مختلف در دسترس هستند.
بوردمپ به تعمیرکار نشان می‌دهد که هر قطعه دقیقاً در کجای برد قرار گرفته است. این ترکیب از شماتیک و بوردمپ باعث می‌شود مسیر از تئوری تا واقعیت روی برد به‌راحتی قابل‌ردیابی باشد.

برای مثال، وقتی در نقشه سامسونگ S21FE یک خازن یا آی‌سی با نام C5231 مشخص می‌شود، در بوردمپ می‌توانید موقعیت دقیق آن را روی برد مشاهده کنید.

کاربردهای عملی نقشه در تعمیرات

تشخیص اتصال کوتاه

با بررسی مسیرهای تغذیه در نقشه و مقایسه ولتاژها، می‌توان به‌سرعت ناحیه اتصال کوتاه را پیدا کرد.

رفع مشکل شارژ نشدن

با دنبال‌کردن مسیر از پورت USB تا آی‌سی شارژ، می‌توان قطعه معیوب را شناسایی و تعویض کرد.

حل مشکلات آنتن و وای‌فای

با استفاده از شماتیک، مسیرهای RF و فیلترهای آنتن را بررسی کنید تا بخش معیوب مشخص شود.

تعمیر مدار تصویر

در صورت خاموشی صفحه، مسیرهای DSI در نقشه به شما کمک می‌کنند تا خرابی تاچ یا LCD را به‌درستی تشخیص دهید.

منابع معتبر برای دانلود نقشه سامسونگ S21FE

• سامسونگ سرویس گاید (Samsung Service Guide): منبع رسمی و معتبر برای شماتیک‌های مدل‌های سامسونگ.
• پلتفرم Bordmap: ارائه‌دهنده مجموعه‌ای کامل از شماتیک‌ها و بوردمپ‌های برندهای مختلف برای تعمیرکاران.
• آرشیوهای تخصصی خارجی مانند Borneo و GsmServer: منابع بین‌المللی که فایل‌های اصلی و آموزشی تعمیرات را ارائه می‌دهند.

نکات مهم هنگام استفاده از نقشه

• قبل از هر اندازه‌گیری، از ابزارهای ضد الکتریسیته ساکن استفاده کنید.
• مسیرها را با نقشه اصلی مقایسه کرده و از جامپرهای اصولی بهره بگیرید.
• در هنگام دانلود شماتیک‌ها، همیشه به مدل دقیق (SM-G990B / SM-G990E) توجه کنید.
• از انتشار یا فروش غیرمجاز فایل‌های اصلی خودداری کنید تا حقوق ناشر حفظ شود.

نتیجه‌گیری

نقشه سامسونگ S21FE یکی از دقیق‌ترین و کاربردی‌ترین ابزارها برای تعمیر سخت‌افزاری این گوشی است.
با مطالعه و استفاده از شماتیک و بوردمپ، می‌توانید مسیرهای تغذیه، بخش شارژ، RF و تصویر را به‌صورت کامل تحلیل کنید.
در سایت Bordmap ما تلاش می‌کنیم بهترین و کامل‌ترین منابع فنی را برای تعمیرکاران موبایل فراهم کنیم تا عیب‌یابی دقیق، سریع و اصولی انجام شود.
