نقشه های شیائومی REDMI 8A

• DIODA CONNECTOR – دیود ولیو کانکتورها
• BACK CAMERA  – دوربین عقب
• CHARGE AND DATA – مسیر شارژ و دیتا
• COMPONENT NAME – نام قطعه
• FRONT CAMERA – دوربین جلو
• LCD – ال سی دی
• LCD LIGHT – ال سی دی لایت
• MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
• NETWORK – شبکه
• ON OFF VOLUME KEY – کلید روشن خاموش پاور
• SIM CARD – سیمکارت
• HANDSFREE – هندزفری
• SUB BOARD ORI – برد پایین
• SUB BOARD – برد پایین
• THERMISTOR – مقاومت ترمیستور
• TOUCHSCREEN – تاچ صفحه
• WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس

نقشه شیائومی REDMI 8A – راهنمای تخصصی تعمیر و شماتیک کامل برد

شیائومی REDMI 8A یکی از منابع ضروری برای هر تعمیرکار حرفه‌ای موبایل است. این نقشه شامل جزئیات کامل مسیرهای الکتریکی، قطعات روی برد، و نحوه‌ی ارتباط آی‌سی‌ها و بخش‌های مختلف گوشی است. در سایت Bordmap می‌توانید به شماتیک دقیق و بوردمپ این مدل دسترسی پیدا کنید تا در هنگام عیب‌یابی سخت‌افزاری، مسیرها را به‌درستی شناسایی کنید.

معرفی کلی گوشی REDMI 8A

گوشی REDMI 8A از محصولات اقتصادی و محبوب شیائومی است که با وجود سخت‌افزار میان‌رده، طراحی ساده و کارایی قابل‌قبولی دارد. اما مانند بسیاری از مدل‌های مشابه، در طول زمان ممکن است دچار مشکلات سخت‌افزاری مانند روشن‌نشدن، عدم شارژ، یا قطعی مسیر شبکه شود. در این شرایط، نقشه شیائومی REDMI 8A بهترین راهنما برای بررسی مسیرها و تشخیص ایراد است.

اهمیت استفاده از نقشه و شماتیک در تعمیرات

نقشه شماتیک یا Schematic Diagram در واقع نقشه‌ی فنی مادربرد است که نحوه‌ی اتصال بخش‌هایی مانند تغذیه، CPU، بخش RF و آی‌سی پاور را نشان می‌دهد.
در مدل REDMI 8A، دسترسی به این نقشه باعث می‌شود تعمیرکار بتواند:

• مسیرهای تغذیه و شارژ را بررسی کند.
• آی‌سی‌های حیاتی مانند PMIC، RF، UFS، CPU را شناسایی کند.
• در صورت نبود ولتاژ، منبع قطعی را پیدا کرده و مسیر را ترمیم کند.

در سایت Bordmap این نقشه‌ها با دقت بالا و توضیحات فارسی ارائه می‌شوند تا حتی تعمیرکاران تازه‌کار نیز بتوانند از آن استفاده کنند.

بخش‌های اصلی در نقشه شیائومی REDMI 8A

برای درک بهتر عملکرد گوشی، نقشه REDMI 8A به چند بخش مهم تقسیم می‌شود:

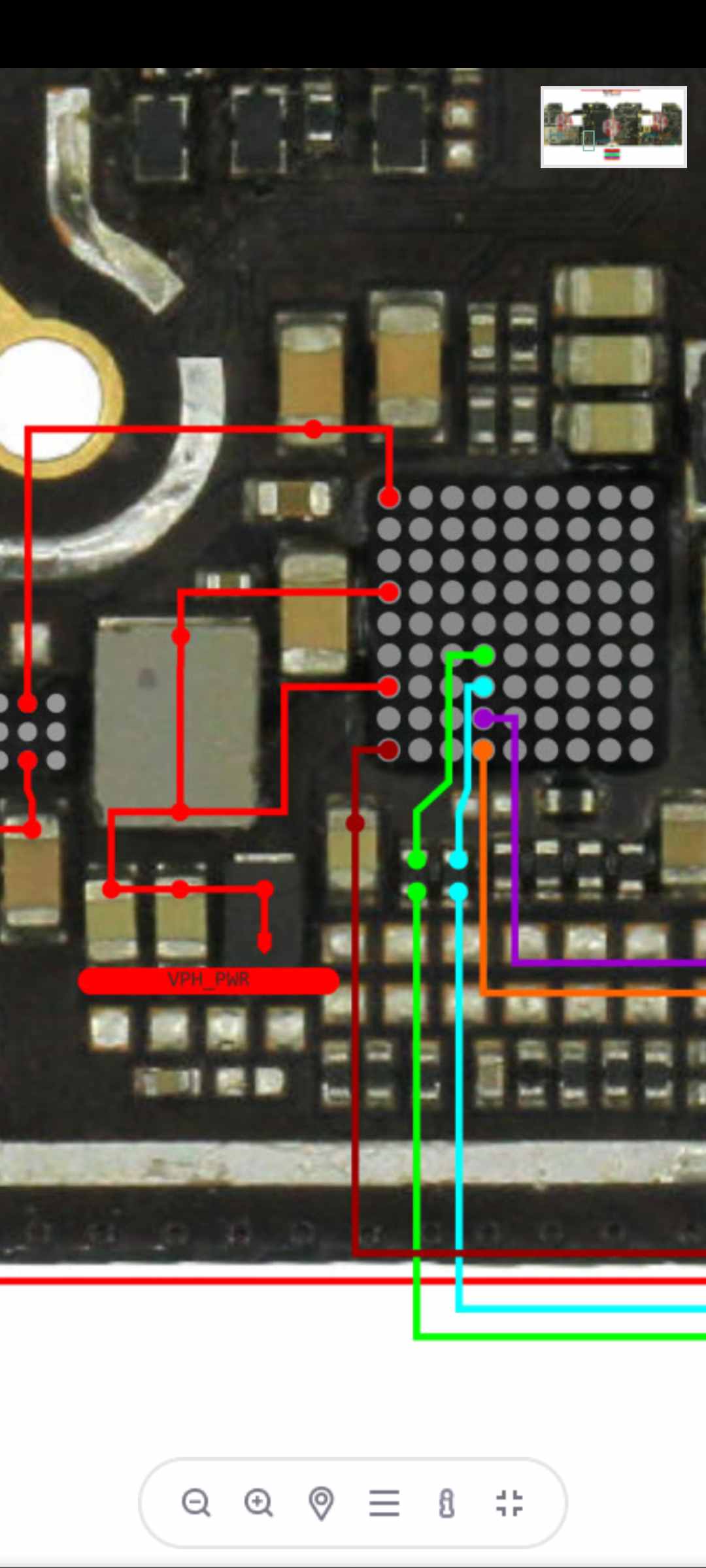

🔹 بخش تغذیه (Power Section)

در این قسمت، مسیرهای ولتاژ از باتری تا آی‌سی پاور بررسی می‌شود. قطعی در این مسیرها می‌تواند باعث روشن‌نشدن یا خاموشی ناگهانی گوشی شود.

🔹 بخش شارژ و USB

مشکلاتی مانند عدم شارژ، قطع و وصل شدن جریان یا عدم شناسایی در کامپیوتر، معمولاً از مسیر USB یا آی‌سی شارژ ناشی می‌شود. نقشه شماتیک این مسیر را به‌طور کامل نمایش می‌دهد.

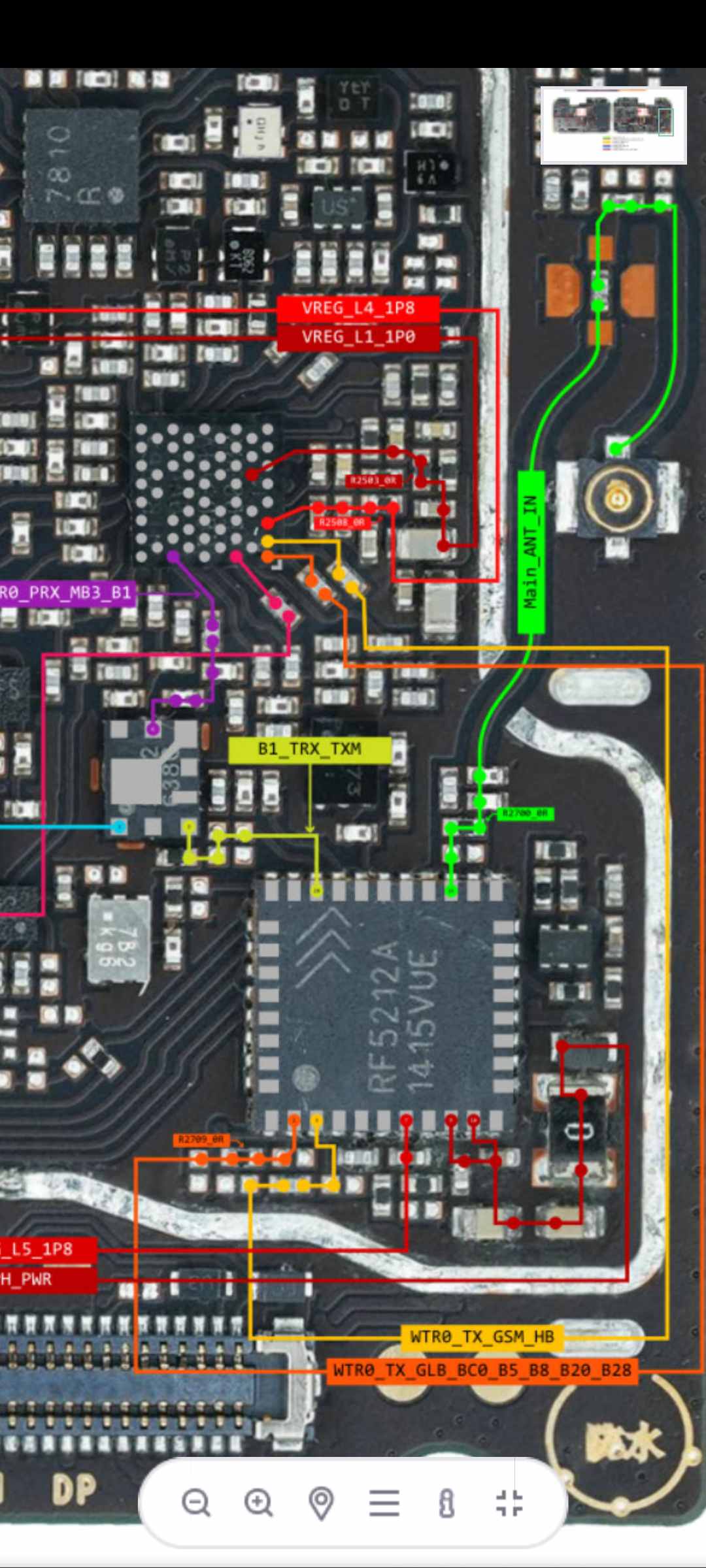

🔹 بخش شبکه و آنتن

در این بخش، مسیرهای RF و بیس‌باند مشخص می‌شود. با کمک شماتیک، می‌توان قطعی‌های ناشی از ضربه یا رطوبت را سریع‌تر تشخیص داد.

🔹 بخش نمایشگر و تاچ

در صورت روشن‌شدن گوشی بدون تصویر یا تاچ، مسیرهای LCD و IC Display باید طبق نقشه بررسی شوند.

مزایای استفاده از نقشه REDMI 8A در سایت Bordmap

سایت Bordmap یکی از منابع معتبر برای تعمیرکاران موبایل است که نقشه‌ها و شماتیک‌های متنوعی را ارائه می‌دهد.
ویژگی‌های استفاده از نقشه‌های Bordmap عبارت‌اند از:

• نمایش دقیق مسیرها با جزئیات فنی
• دسترسی به فایل بوردمپ (Boardmap) برای تشخیص موقعیت قطعات
• سرعت بالاتر در عیب‌یابی سخت‌افزار
• پشتیبانی از مدل‌های مختلف شیائومی، سامسونگ، هواوی و آیفون

کاربرد نقشه در رفع مشکلات رایج REDMI 8A

در ادامه چند مشکل متداول سخت‌افزاری و نحوه‌ی استفاده از نقشه برای رفع آن‌ها آورده شده است:

1. گوشی شارژ نمی‌شود:
   بررسی مسیر VBAT تا آی‌سی شارژ در نقشه و اندازه‌گیری ولتاژ خروجی.
2. عدم شناسایی سیم‌کارت:
   مسیر سیم‌کارت از کانکتور تا آی‌سی Baseband را طبق شماتیک بررسی کنید.
3. خاموشی ناگهانی گوشی:
   ولتاژهای تغذیه‌ی اصلی مانند VPH و VREG باید طبق نقشه کنترل شوند.
4. عدم تصویر یا تاچ:
   مسیرهای LCD Data و Connector را در نقشه دنبال کرده و قطعی‌های احتمالی را رفع کنید.

نتیجه‌گیری

نقشه شیائومی REDMI 8A ابزاری حیاتی برای هر تعمیرکار است. با استفاده از شماتیک دقیق و توضیحات موجود در سایت Bordmap، می‌توان انواع مشکلات سخت‌افزاری را به‌سرعت تشخیص داد و تعمیر را با دقت بالا انجام داد.
اگر قصد دارید به‌صورت حرفه‌ای در حوزه‌ی تعمیرات موبایل فعالیت کنید، مطالعه و استفاده از نقشه REDMI 8A یک گام اساسی در مسیر یادگیری و پیشرفت شماست.
