نقشه های شیائومی REDMI A1
- DIODA CONNECTOR – دیود ولیو کانکتورها
- BACK CAMERA 8MP WIDE – دوربین عقب واید
- CHARGE AND DATA – مسیر شارژ و دیتا
- COMPONENT NAME – نام قطعه
- FRONT CAMERA – دوربین جلو
- HANDSFREE – هندزفری
- LCD LIGHT – لایت ال سی دی
- LCD – ال سی دی
- MIC SPEAKER BUZZER – میکروفون اسپیکر بازر

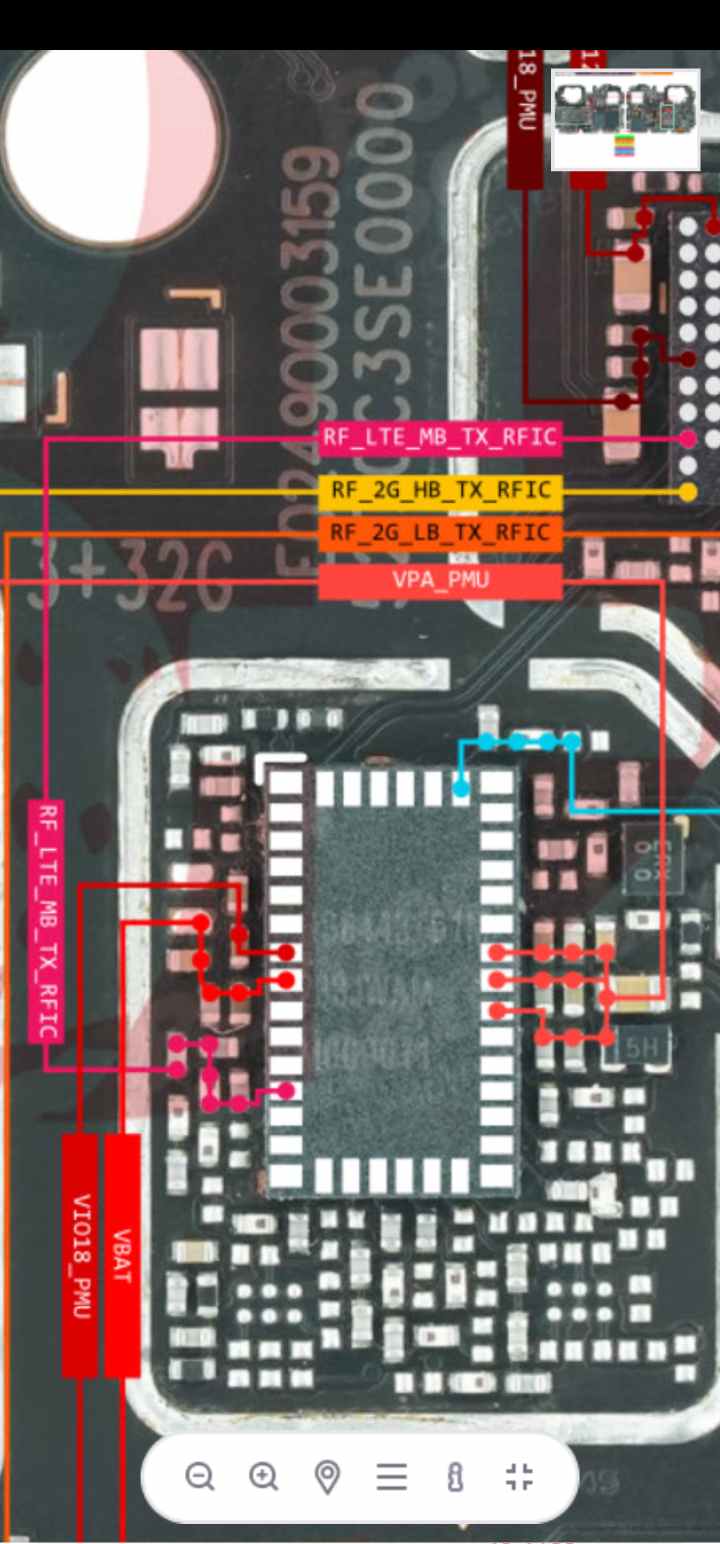

- NETWORK – شبکه
- ON OFF VOLUME KEY – کلید روشن خاموش پاور
- SD CARD – کارت حافظه
- SIM CARD – سیمکارت
- SUB BOARD ORI – برد پایین
- TOUCHSCREEN – تاچ صفحه
- WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس
بررسی تخصصی نقشه شیائومی REDMI A1
مقدمه: چرا نقشههای تعمیراتی REDMI A1 اهمیت دارند؟
در دنیای تعمیرات موبایل، دسترسی به نقشههای شماتیک و سولوشنهای سختافزاری برای مدلهای اقتصادی مانند شیائومی REDMI A1، نقش کلیدی در افزایش دقت و سرعت تعمیرات ایفا میکند. این مدل با ساختار ساده اما حساس، نیازمند تحلیل دقیق مسیرهای تغذیه، مدار شارژ، و چیدمان قطعات روی برد است. Bordmap با ارائه نقشههای معتبر و تستشده، بستری تخصصی برای تعمیرکاران فراهم کرده تا با اطمینان کامل به تعمیر این مدل بپردازند.
نقشه شیائومی REDMI A1 شامل چه بخشهایی است؟
شماتیک مادربرد و مسیرهای ارتباطی
نقشه شیائومی REDMI A1 شامل دیاگرامهای مهندسی از مادربرد دستگاه است که محل قرارگیری قطعات الکترونیکی مانند ICها، مقاومتها، خازنها، و کانکتورها را نمایش میدهد. این نقشهها به تعمیرکاران کمک میکنند تا مسیرهای ارتباطی بین قطعات را شناسایی کرده و عیبیابی دقیقتری انجام دهند.
مدار شارژ و مدیریت انرژی
یکی از بخشهای مهم نقشه شیائومی REDMI A1، تشریح کامل مدار شارژ است. این مدار شامل آیسی شارژ، مسیرهای ولتاژ ورودی، و تنظیمکنندههای جریان است که در حل مشکلاتی مانند کندی شارژ یا عدم شارژ دستگاه نقش حیاتی دارند.
مسیرهای لایت و نمایشگر
در نقشههای REDMI A1، مسیرهای مربوط به نور پسزمینه (Backlight)، تاچ و نمایشگر بهصورت دقیق مشخص شدهاند. این اطلاعات برای رفع مشکلاتی مانند خاموشی صفحه، قطع تاچ یا نور ضعیف بسیار کاربردی هستند.
مزایای استفاده از نقشه شیائومی REDMI A1 در تعمیرات حرفهای
افزایش دقت در تشخیص و تعمیر
با استفاده از نقشههای دقیق Bordmap، تعمیرکاران میتوانند بدون آزمون و خطا، قطعه معیوب را شناسایی و تعویض کنند. این امر موجب کاهش زمان تعمیر و افزایش کیفیت خدمات میشود.
کاهش ریسک آسیب به سایر قطعات
شیائومی REDMI A1 با نمایش دقیق مسیرها و نقاط تست، احتمال آسیب به قطعات سالم را به حداقل میرساند و فرآیند تعمیر را ایمنتر میکند.
آموزش و توسعه مهارتهای فنی
این نقشهها بهعنوان منابع آموزشی برای تکنسینهای تازهکار نیز کاربرد دارند. Bordmap با ارائه نقشههای شماتیک و سولوشنهای تصویری، بستری مناسب برای یادگیری اصول تعمیرات فراهم کرده است.
نکات فنی مهم در تعمیر شیائومی REDMI A1
بررسی IC شارژ و OVP
در نقشههای REDMI A1، محل دقیق آیسی شارژ و مدار OVP (محافظ ولتاژ بالا) مشخص شده است. این اطلاعات برای حل مشکلاتی مانند شارژ نشدن یا خاموشی ناگهانی دستگاه بسیار حیاتی هستند.
نتیجهگیری: Bordmap، مرجع تخصصی نقشههای تعمیراتی شیائومی
نقشه REDMI A1 ابزاری ضروری برای تعمیرکاران حرفهای است که به دنبال دقت، سرعت و کیفیت در تعمیرات سختافزاری هستند. این نقشهها با نمایش دقیق مسیرها، قطعات و مدارهای حیاتی، فرآیند تعمیر را علمی و بدون ریسک میکنند. Bordmap با ارائه منابع معتبر، بهعنوان مرجع تخصصی در حوزه تعمیرات موبایل شناخته میشود و انتخاب اول متخصصان این حوزه است.
