نقشه های سامسونگ SM-M115 (M11)
- DIODA CONNECTOR – دیود ولیو کانکتورها
- BACK CAMERA 13MP WIDE – دوربین عقب واید
- CHARGE AND DATA – مسیر شارژ و دیتا

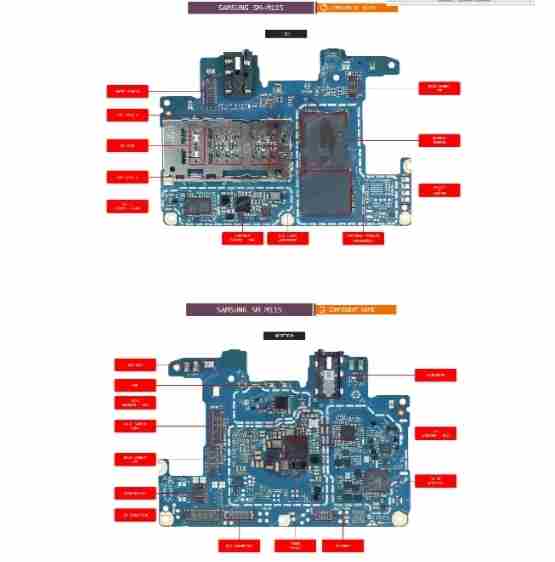

- COMPONENT NAME – نام قطعه
- FRONT CAMERA – دوربین جلو
- FINGERPRINT – اثرانگشت
- HANDSFREE – هندزفری

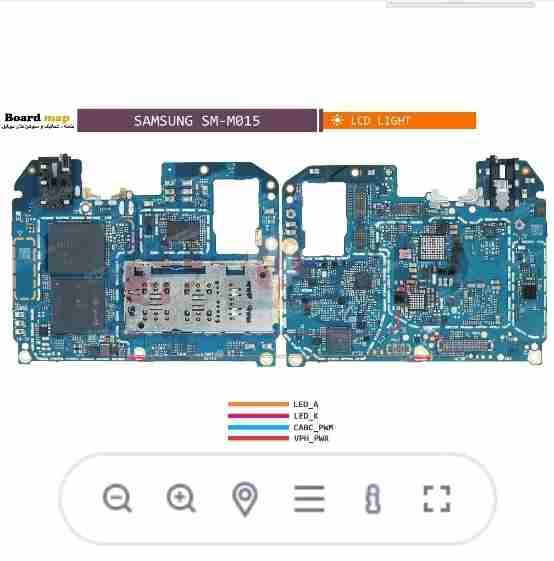

- LCD LIGHT – لایت ال سی دی
- LCD – ال سی دی
- MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
- NETWORK – شبکه
- ON OFF VOLUME KEY – کلید روشن خاموش پاور
- SIM CARD – سیمکارت
- SD CARD – حافظه رم
- SUB BOARD ORI – برد پایین
- SUB BOARD – برد پایین
- TOUCHSCREEN – تاچ صفحه
- WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس
نقشه سامسونگ SM-M115 (M11)؛ راهنمای کامل رفع مشکلات سختافزاری
در دنیای تعمیرات موبایل، شناخت دقیق برد و مدارهای گوشیها بسیار حیاتی است. نقشه سامسونگ SM-M115 (M11) یکی از مهمترین ابزارها برای تعمیرکاران حرفهای به شمار میرود.
این نقشه نهتنها اجزای داخلی گوشی را معرفی میکند، بلکه مسیرهای ولتاژ، جریان و سیگنالها را نیز مشخص میکند.
در سایت بوردمپ (Bordmap)، مجموعهای از نقشههای تخصصی در دسترس شما قرار دارد. با خرید این نقشه، به سلوشنهایی دست مییابید که مشکلات سختافزاری رایج M11 را برطرف میکنند.
در این مقاله، بهطور کامل مشکلات رایج این مدل را بررسی میکنیم.
و همچنین نحوه استفاده از نقشه سامسونگ SM-M115 (M11) را برای رفع این موارد شرح میدهیم.
مشکل رایج: شارژ نشدن گوشی سامسونگ M11
یکی از مشکلات پرتکرار این مدل، شارژ نشدن یا کند شارژ شدن آن است.
این مسئله بیشتر در اثر قطع مسیرهای ولتاژ یا آسیبدیدگی IC شارژ رخ میدهد.
در نقشه موجود در سایت بوردمپ، مسیرهای مربوط به کانکتور USB تا IC شارژ به وضوح نمایش داده شدهاند.
تعمیرکار با استفاده از این نقشه میتواند با مولتیمتر، سلامت مسیر را بررسی کند.
در صورتی که ولتاژ در مسیر قطع باشد، نقطهای برای جامپر یا تعویض قطعه مشخص میشود.
آسیب به IC شارژ و نحوه تشخیص آن
در گوشی M11، IC شارژ بسیار حساس است و در برابر نوسان ولتاژ آسیبپذیر است.
در نقشه سامسونگ SM-M115 (M11)، شماره فنی این آیسی و پایههای ورودی و خروجی آن مشخص شدهاند.
با توجه به این نقشه، تعمیرکار میتواند با دقت پایههای اتصال را اندازهگیری کند.
در صورت عدم تطابق ولتاژ، تعویض IC ضروری است.
مشکل: خاموش شدن ناگهانی گوشی
مشکل دیگری که کاربران زیادی گزارش کردهاند، خاموش شدن ناگهانی گوشی است.
این ایراد ممکن است ناشی از اتصال کوتاه در مسیر تغذیه یا آسیبدیدگی پاور IC باشد.
با استفاده از نقشه سامسونگ SM-M115 (M11)، تعمیرکار قادر است مسیر VBAT و تغذیه اصلی CPU را بررسی کند.
در صورتی که اتصال کوتاه باشد، نقشه محل دقیق خازن یا مقاومت معیوب را نشان میدهد.
نقشه و تشخیص اتصالی در مسیر VBAT
یکی از راههای تشخیص اتصال کوتاه استفاده از حالت بیزر در مولتیمتر است.
در نقشه سایت بوردمپ، مسیر VBAT از باتری به PMIC با تمام اجزا مشخص است.
تعمیرکار با دنبالکردن نقشه، به سادگی میتواند خازن آسیبدیده را شناسایی و جایگزین کند.
مشکل: تصویر نیامدن یا صفحه سیاه پس از روشن شدن
کاربران زیادی با مشکل سیاه شدن صفحه مواجه شدهاند. این موضوع معمولاً به LCD، فلت یا مسیر تصویر مرتبط است.
نقشه سامسونگ SM-M115 (M11)، مسیر تصویر به همراه ولتاژهای LCD مشخص است.
صورت نبود ولتاژ VCI یا VDDI، ابتدا باید مسیر را بررسی کرد.
این حالت، نقشه دقیق میتواند محل قطعی یا آیسی معیوب را مشخص کند.
بررسی آیسی لایت و ولتاژ صفحه نمایش
در برخی موارد، مشکل از آیسی لایت است. در نقشه بوردمپ، شماره فنی آیسی و پایههای مهم آن مشخص شدهاند.
با اندازهگیری ولتاژ روی این پایهها میتوان متوجه شد که آیا آیسی سالم است یا خیر.
در صورت معیوب بودن، تعویض آن بهراحتی انجام میگیرد.
مشکل: کار نکردن تاچ گوشی
در گوشی M11، تاچ اغلب به دلیل قطع ارتباط با آیسی کنترلر یا آسیبدیدگی فلت دچار مشکل میشود.
نقشه سامسونگ SM-M115 (M11) مسیرهای ارتباطی فلت تاچ را بهوضوح نمایش میدهد.
تعمیرکار با بررسی مسیرها، مقاومتهای سری یا قطع شدگی را میتواند شناسایی کند.
بررسی پایههای تاچ از طریق نقشه
در این نقشه، مسیرهای I2C که وظیفه انتقال دیتا بین تاچ و CPU را دارند، مشخصاند.
در صورت قطع این مسیر، تاچ کار نمیکند. نقشه کمک میکند محل دقیق قطعی یا اتصال ناقص مشخص شود.
در مواردی هم که آیسی تاچ روی فلت نصب شده، تعویض فلت کافی است.
مشکل: داغ شدن بیش از حد گوشی
برخی کاربران گزارش کردهاند که گوشی هنگام شارژ یا استفاده معمولی بیش از حد داغ میشود.
این مشکل معمولاً به اتصال کوتاه در خطوط تغذیه یا عملکرد نادرست IC مدیریت توان مربوط است.
نقشه سامسونگ SM-M115 (M11) امکان ردیابی مسیرهای تغذیه و بررسی ولتاژهای بحرانی را فراهم میکند.
نقشه و تشخیص قطعهای که موجب داغی میشود
در نقشه سایت Bordmap، محل دقیق IC پاور و اجزای وابسته به آن مشخص شدهاند.
با بررسی دمای این قطعات، میتوان قطعه معیوب را تشخیص داد و جایگزین کرد.
این روش مانع از آسیب بیشتر به برد اصلی میشود.
مشکل: عدم آنتندهی یا ضعف سیگنال
یکی از مشکلات سختافزاری مهم در M11، نداشتن آنتن یا ضعف شدید سیگنال است.
در نقشه سامسونگ SM-M115 (M11)، مسیرهای RF و IC Baseband به دقت مشخص شدهاند.
تعمیرکار با استفاده از این اطلاعات میتواند مرحلهبهمرحله مسیر سیگنال را بررسی کند.
بررسی IC Baseband و آنتن
در نقشه، نحوه اتصال خطوط RX و TX از IC بیسبند تا کانکتور آنتن نمایش داده شده است.
در صورت قطع یا افت سیگنال در مسیر، مشکل آنتندهی بروز میکند.
استفاده از نقشه برای شناسایی قطعی و انجام جامپر بسیار مفید خواهد بود.
مشکل: شناسایی نشدن سیم کارت
این ایراد معمولاً ناشی از قطع مسیر ارتباطی بین سیم کارت و CPU یا خرابی IC مربوطه است.
در نقشه سامسونگ SM-M115 (M11)، مسیرهای ارتباطی سیم کارت با مشخصات کامل آمدهاند.
تعمیرکار با بررسی این مسیرها میتواند ایراد را شناسایی کند.
استفاده از شماتیک برای رفع مشکل سیم کارت
در سایت بوردمپ، شماتیک کامل سیم کارت موجود است.
شماتیک شامل مقاومتهای Pull-up، خازنهای فیلتر و مسیرهای CLK و DATA است.
بررسی با مولتیمتر، مشکل را مشخص و مسیر را بازسازی میکند.
مشکل: عدم شناسایی دوربین یا سیاه بودن آن
موارد زیادی دوربین جلو یا پشت توسط سیستم شناسایی نمیشود یا تصویر ندارد.
نقشه سامسونگ SM-M115 (M11)، مسیرهای MIPI و ولتاژهای تغذیه دوربین درج شدهاند.
صورت عدم وجود ولتاژ AVDD یا DOVDD، لازم است آیسی تأمینکننده بررسی شود.
تحلیل مسیر دوربین با نقشه
مسیرهای ارتباطی دوربین از طریق کانکتور تا CPU در نقشه آمدهاند.
در صورت قطعی، دوربین شناسایی نمیشود.
نقشه به تعمیرکار کمک میکند تا مسیر دقیق را ردیابی کند.
نقشه سامسونگ SM-M115 (M11) و تستپوینتها
یکی از ویژگیهای کاربردی نقشه ارائهشده در سایت بوردمپ، درج تستپوینتها است.
تستپوینتها نقاطی روی برد هستند که برای اندازهگیری ولتاژ بسیار مفیدند.
با بررسی این نقاط، تعمیرکار سریعتر مشکل را شناسایی میکند.
برتری نقشه Bordmap نسبت به منابع دیگر
نقشه ارائهشده توسط سایت Bordmap دارای کیفیت بسیار بالا و جزئیات کامل است.
این نقشهها دارای لایهبندی مشخص، شماره فنی قطعات و مسیرهای دقیق هستند.
در تعمیرات حرفهای، این دقت بالا باعث کاهش زمان عیبیابی میشود.
جمعبندی: چرا به نقشه سامسونگ SM-M115 (M11) نیاز دارید؟
گوشی سامسونگ M11 با وجود قیمت مناسب، مشکلات سختافزاری متعددی دارد.
برای رفع این مشکلات به اطلاعات دقیق نیاز است.
نقشه کامل و دقیق، بهترین ابزار برای عیبیابی سریع است.
در سایت بوردمپ میتوانید نقشهای تهیه کنید که تمام مسیرهای مهم را شامل میشود.
این نقشه با سلوشنهای کاربردی همراه است و تعمیر را حرفهایتر میکند.
