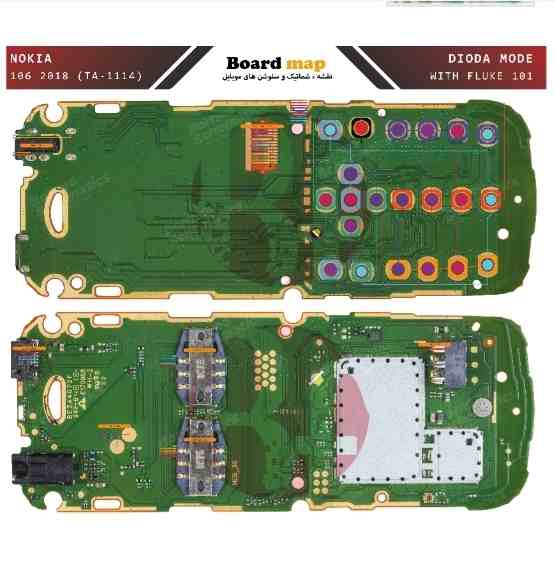

- DIODA CONNECTOR – دیود ولیو کانکتورها

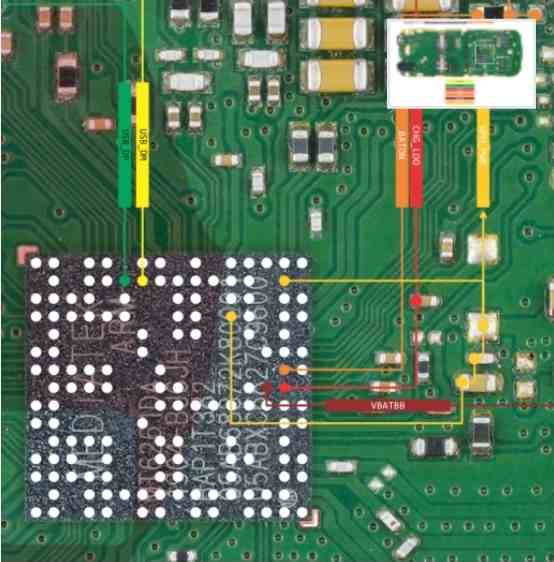

- CHARGE AND DATA – مسیر شارژ و دیتا
- COMPONENT NAME – نام قطعه
- HANDSFREE – هندزفری

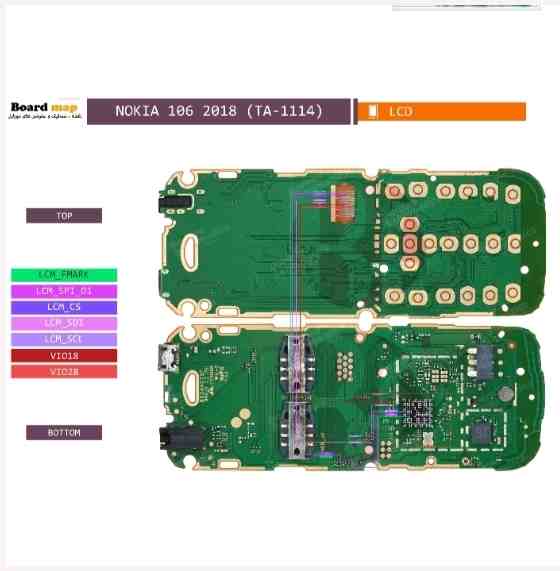

- LCD – ال سی دی
- LCD LIGHT – ال سی دی لایت
- MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
- NETWORK – شبکه
- ON OFF VOLUME KEY – کلید روشن خاموش پاور
- SIM CARD – سیمکارت
نقشه نوکیا ۱۰۶ (۲۰۱۸) | بررسی کامل شماتیک و مسیرهای سختافزاری – Bordmap
مقدمه
گوشی Nokia 106 (2018) یکی از مدلهای کلاسیک و پرکاربرد نوکیاست که به دلیل سادگی طراحی و دوام بالا، هنوز هم در تعمیرگاهها مورد توجه است.
با وجود ساختار ساده، درک دقیق از نقشه نوکیا ۱۰۶ (۲۰۱۸) برای تعمیرات حرفهای ضروری است. در این مقاله از Bordmap، شماتیک کامل، مسیرهای تغذیه، شارژ، صدا و آنتن این مدل بررسی میشود.
اهمیت نقشه نوکیا ۱۰۶ (۲۰۱۸) در تعمیرات سختافزاری
در گوشیهای ساده مانند نوکیا ۱۰۶، با وجود قطعات کمتر، طراحی مدارها بهصورت فشرده انجام شده است.
نقشه نوکیا ۱۰۶ (۲۰۱۸) شامل مسیرهای دقیق بین آیسیها، فیلترها و خازنهاست و به تعمیرکار کمک میکند مسیرهای قطعشده یا اتصالی را بهدرستی تشخیص دهد.
با استفاده از بوردمپ (Boardmap)، مسیر سیگنالها، تغذیه و ارتباطات داخلی بهوضوح قابل مشاهده است.
معرفی بخشهای اصلی در نقشه نوکیا ۱۰۶ (۲۰۱۸)
در شماتیک نوکیا ۱۰۶ بخشهای اصلی به شکل زیر تفکیک شدهاند:
- بخش تغذیه (Power Section): شامل آیسی پاور و مسیر VBAT برای تغذیه تمام مدارها.
- بخش شارژ (Charging Section): از پورت شارژ تا مدار کنترل ولتاژ.
- بخش آنتن و شبکه: ارتباط بین سوئیچ RF و کانکتور آنتن.
- بخش صدا: مسیر میکروفن، اسپیکر و آیسی صدا.
- بخش نمایشگر و کیبورد: خطوط دیتا بین CPU و LCD، و مسیرهای فلت صفحهکلید.
کاربرد نقشه در عیبیابی و تعمیر
برای تعمیر حرفهای نوکیا ۱۰۶، استفاده از نقشه و Bordmap بسیار حیاتی است.
در این بخش چند نمونه از کاربردهای عملی نقشه آورده شده است:
- اگر گوشی شارژ نمیشود، مسیر بین پورت شارژ و آیسی پاور را بررسی کنید.
- در صورت قطع صدا، خطوط ارتباطی بین Audio IC و اسپیکر را دنبال کنید.
- برای مشکل آنتن یا قطع تماس، بخش RF و فیلترهای آنتن را روی نقشه بررسی کنید.
این روشها باعث کاهش زمان تعمیر و افزایش دقت در تشخیص خطا میشوند.
نکات مهم در مطالعه شماتیک نوکیا ۱۰۶
نقشه این مدل دارای نمادها و علائمی است که درک درست آنها برای تعمیرکار اهمیت دارد:
- VBAT: مسیر ولتاژ باتری
- CHG_IN: مسیر ورودی شارژ
- GND: زمین
- MIC_P / SPK_P: مسیرهای صدا
- TX / RX: خطوط ارتباطی شبکه
در سایت Bordmap میتوانید آموزش کامل تفسیر این علائم و نحوه خواندن شماتیکها را نیز مطالعه کنید.
ویژگیهای برد نوکیا ۱۰۶ (۲۰۱۸)
برد این مدل ساختار یکلایه دارد و از تراشهی مرکزی MT6261D استفاده میکند.
به دلیل سادگی طراحی، بیشتر مشکلات سختافزاری ناشی از قطعی مسیر یا سولفاته شدن نواحی تغذیه است.
در نقشه موجود در Bordmap، مسیرهای تغذیه و بخشهای حساس با وضوح بالا مشخص شدهاند تا تعمیرکار بتواند سریعتر به نتیجه برسد.
تفاوت نسخه ۲۰۱۸ با مدلهای قدیمیتر
در مدل ۲۰۱۸، طراحی برد نسبت به نسخه قدیمی تغییر یافته و مدار شارژ بهینهتر شده است.
همچنین سوکت شارژ Micro USB با کیفیت بالاتری به مدار تغذیه متصل شده که باعث افزایش پایداری در شارژ میشود.
این تغییرات در نقشه نوکیا ۱۰۶ (۲۰۱۸) بهخوبی قابل مشاهده است و در تعمیرات عملی تفاوت ایجاد میکند.
نتیجهگیری
نقشه نوکیا ۱۰۶ (۲۰۱۸) ابزاری حیاتی برای تعمیرکاران حرفهای است.
با مطالعه دقیق این نقشه در سایت Bordmap، میتوانید مشکلاتی مانند شارژ نشدن، قطع صدا یا ضعف آنتن را بهصورت علمی و دقیق برطرف کنید.
شناخت مسیرهای اصلی و عملکرد قطعات کلید موفقیت در تعمیر این گوشیهای کلاسیک است.
