نقشه هواوی Y7 2019 | راهنمای کامل شماتیک و تعمیرات برد
مقدمه
گوشی Huawei Y7 2019 یکی از محبوبترین مدلهای میانرده هواوی است که با پردازنده Snapdragon 450، صفحهنمایش ۶.۲۶ اینچی و باتری ۴۰۰۰ میلیآمپری عرضه شد. تعمیرکاران موبایل برای تشخیص مشکلات سختافزاری این گوشی و انجام تعمیرات حرفهای، به نقشه هواوی Y7 2019 نیاز دارند. این نقشه شامل مسیرهای برد، تستپوینتها و شماتیک دقیق قطعات است و ابزار کلیدی برای تعمیرات دقیق و سریع محسوب میشود.
در این مقاله از Bordmap، بخشهای کلیدی برد، مسیرهای تغذیه، تستپوینتها و روش استفاده عملی از نقشه بررسی شدهاند.
نقشه هواوی Y7 2019 چیست؟
نقشه هواوی Y7 2019 یک فایل تخصصی است که اطلاعات زیر را ارائه میدهد:
- مسیرهای ولتاژ و دیتا روی برد
- موقعیت دقیق آیسیها و قطعات SMD
- نقاط تست (Test Points) برای بررسی ولتاژ و سیگنال
- مسیرهای شارژ، پاور، نمایشگر، تاچ و دوربین
- مسیرهای حساس برد برای تشخیص قطعی یا اتصال کوتاه
این نقشه به تعمیرکاران کمک میکند تا بدون آزمون و خطا، مشکلات سختافزاری را شناسایی و رفع کنند.
اجزای کلیدی برد Y7 2019
۱. مدار مدیریت انرژی (PMIC)
مدار PMIC مسئول توزیع ولتاژ و محافظت از بخشهای مختلف گوشی است. خاموشی ناگهانی یا ریست پشت سر هم معمولاً از این بخش ناشی میشود. بررسی مسیرهای PMIC در نقشه باعث شناسایی سریع مشکل میشود.

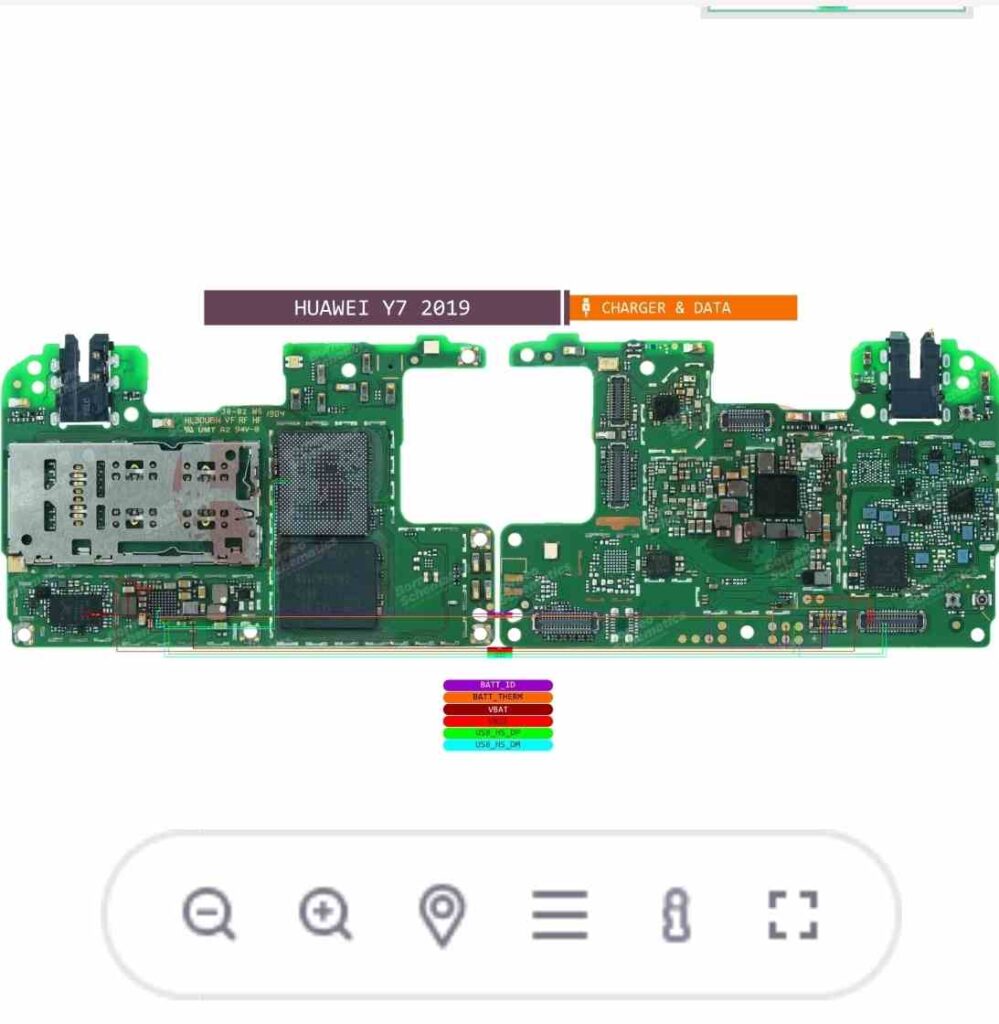

۲. مدار شارژ و USB
این بخش شامل IC شارژ، مسیرهای VBUS، مقاومتها و فیلترهاست. خرابی در این بخش باعث شارژ نشدن یا اتصال ناموفق به کامپیوتر میشود. تست ولتاژ و دیتا طبق نقشه، راهنمای دقیق تعمیرکار است.

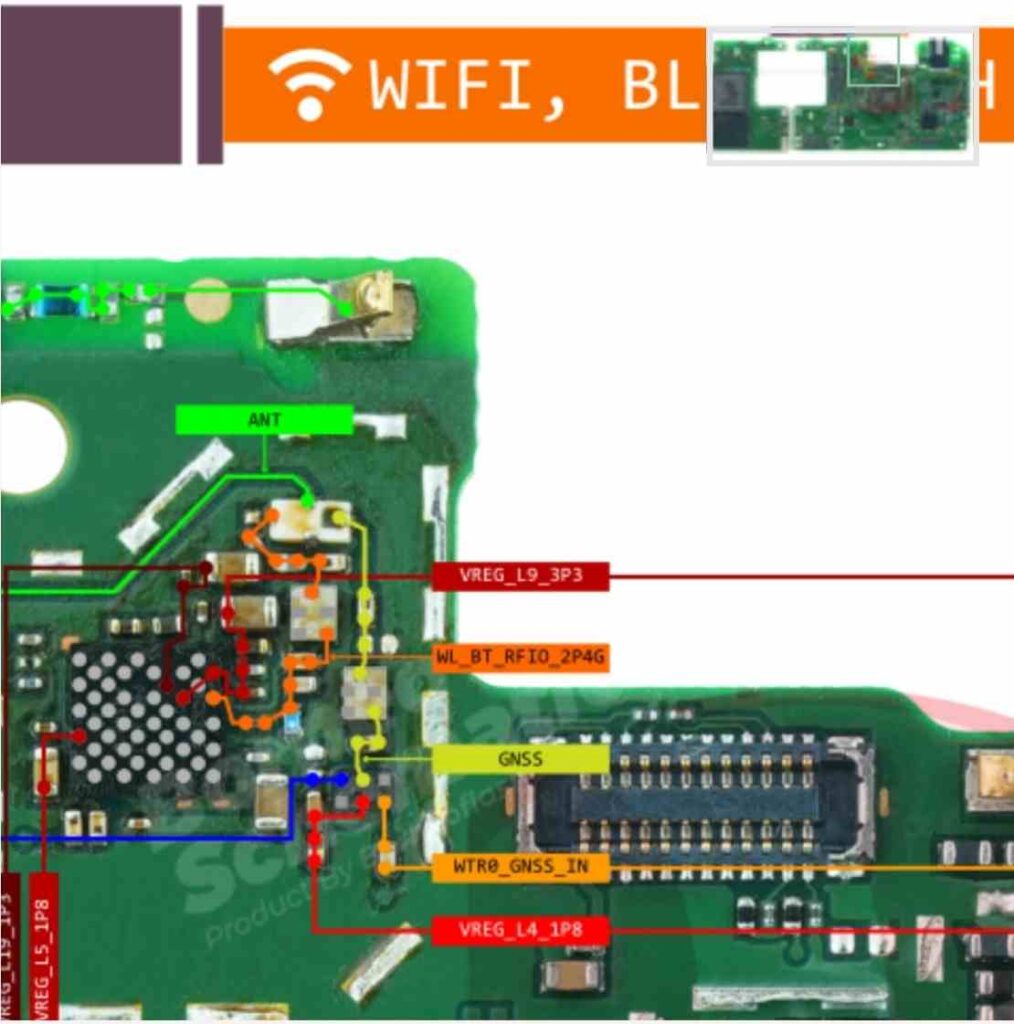

۳. بخش شبکه و RF
شامل آیسیهای RF، PA و فیلترهای آنتن است. مشکل آنتن یا شبکه معمولاً با بررسی مسیرهای مشخص شده در نقشه قابل تشخیص است.

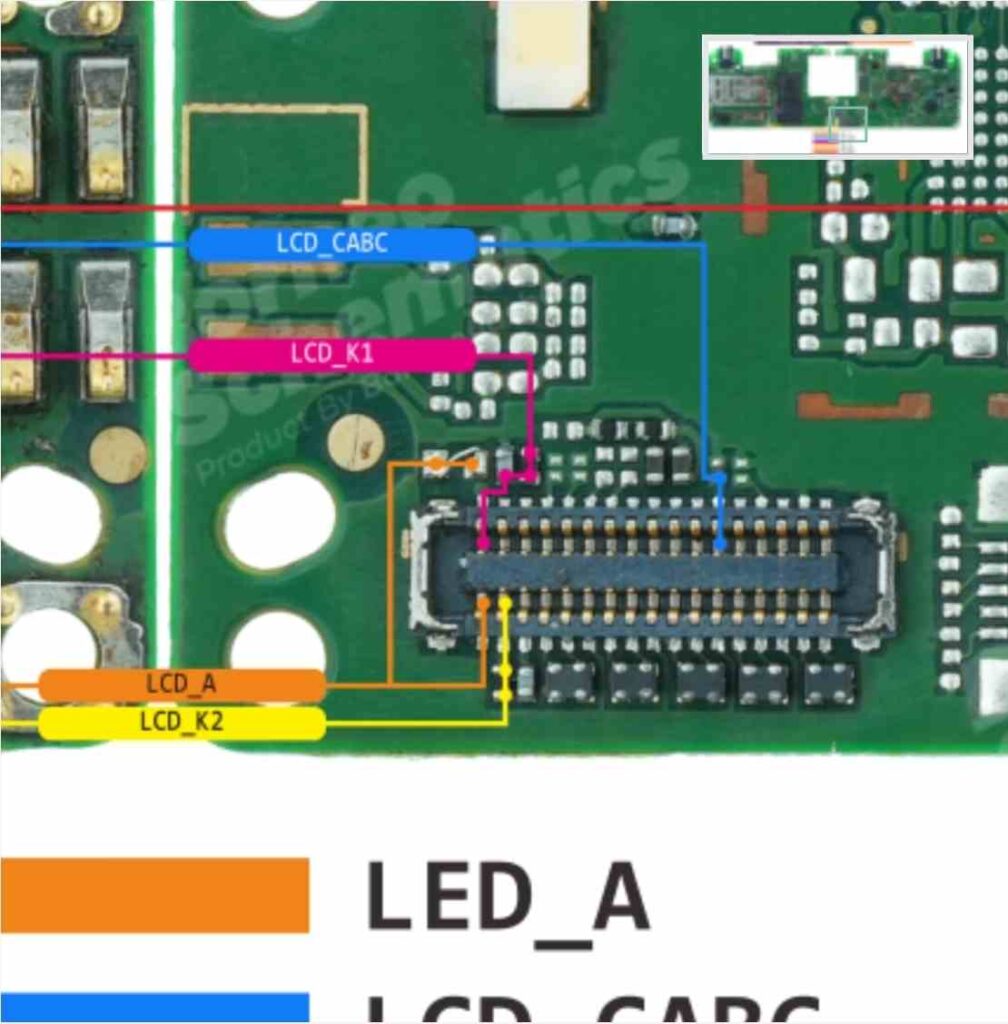

۴. نمایشگر و تاچ
کانکتورها، مسیرهای MIPI و آیسی درایور LCD و تاچ طبق نقشه مشخص شدهاند. مشکلات تصویر یا لمس با اندازهگیری ولتاژ و سیگنالها روی تستپوینتها قابل شناسایی است.
۵. مدار دوربین
مسیرهای I2C، تغذیه و دیتا برای دوربین جلو و عقب در نقشه موجود است. خطای باز نشدن دوربین معمولاً با بررسی این مسیرها رفع میشود.
روش استفاده عملی از نقشه Y7 2019
- شناسایی مشکل اصلی (خاموشی، شارژ نشدن، تصویر نداشتن)
- پیدا کردن بخش مرتبط در نقشه (PMIC، USB، LCD، دوربین)
- یافتن تستپوینتها و اندازهگیری ولتاژها
- تعمیر یا تعویض قطعات معیوب بر اساس موقعیت دقیق PCB
- بازبینی و اطمینان از عملکرد کامل برد
Bordmap نسخه کامل نقشه هواوی Y7 2019 را ارائه میدهد و امکان مشاهده آنلاین بدون نیاز به دانلود فراهم شده است.
مشکلات سختافزاری رایج Y7 2019
- روشن نشدن یا خاموشی ناگهانی
- شارژ نشدن یا شارژ ناقص
- تصویر نداشتن یا پرش تصویر
- عدم عملکرد صحیح تاچ
- مشکل آنتندهی یا شبکه
- خطای باز نشدن دوربین
استفاده از نقشه هواوی Y7 2019 باعث شناسایی سریع مسیرهای آسیبدیده و تعمیر دقیق آنها میشود.
نتیجهگیری
دسترسی به نقشه برد تخصصی، ابزار ضروری هر تعمیرکار حرفهای است. نقشه هواوی Y7 2019 با شماتیک کامل، تستپوینتها و مسیرهای تغذیه، سرعت و دقت تعمیرات را افزایش میدهد. از طریق Bordmap میتوانید نسخه کامل نقشه را بهصورت آنلاین مشاهده و استفاده کنید.
