نقشه نوکیا ۲۲۰ (Nokia 220 Schematic) – راهنمای کامل تعمیر و تحلیل سختافزاری
مقدمه
در دنیای تعمیرات موبایل، استفاده از نقشههای شماتیک اصلی و استاندارد، یکی از اصول طلایی برای تشخیص و رفع عیب سریع، دقیق و اصولی است. نقشه نوکیا ۲۲۰ یکی از کلیدیترین ابزارهای تعمیرکاران برد موبایل است که ساختار داخلی این مدل کلاسیک و محبوب را بهطور کاملاً تکنیکی و دقیق نمایش میدهد.
این نقشه، بخشهای حیاتی سختافزاری سیستم مانند مدار تغذیه، مدیریت شارژ، رابط کاربری، بخش RF و حتی نقاط اندازهگیری ولتاژ (Test Points) را با جزئیات کامل ارائه میدهد. اگر شما یک تعمیرکار حرفهای هستید یا قصد دارید با تکنیکهای حرفهای تحلیل برد آشنا شوید، درک نقشه نوکیا ۲۲۰ یک ضرورت است.
در ادامه، به تحلیل تخصصی نقشه و راهنمای استفاده از آن در تشخیص مشکلات سختافزاری نوکیا ۲۲۰ میپردازیم.
اهمیت نقشه نوکیا ۲۲۰ در فرایند تعمیر
چرا باید از نقشه استفاده کنیم؟
در مواردی مانند:
- عدم شارژ
- خاموشی خودبهخود
- عدم شناسایی سیمکارت
- آنتندهی ضعیف
- مصرف غیرعادی باتری
استفاده از نقشه شماتیک، سرعت و دقت تعمیر را بهشکل چشمگیری افزایش میدهد. نقشه به شما نشان میدهد:
- هر قطعه روی برد چه وظیفهای دارد.
- هر مسیر و سیگنال از کجا آغاز شده و به کجا ختم میشود.
- کدام نقاط تست برای اندازهگیری مجاز و امن هستند.
این اطلاعات از اتلاف وقت، حدس و آزمون و خطای اضافی جلوگیری میکنند.
معرفی بخشهای اصلی برد Nokia 220 با کمک نقشه
۱. مدار تغذیه (Power IC & PMU)
بخش تغذیه شامل آیسی مدیریت توان (PMU)، خطوط ولتاژ اصلی، محافظتها و مسیرهای اتصال به باتری است. در نقشه میتوان مقدار دقیق ولتاژ ورودی، خروجیها و محل قرارگیری فیوزها یا خازنهای محافظ را بررسی کرد.
توصیه حرفهای: هنگام یافتن مشکل روشن نشدن دستگاه، ابتدا از مسیر V-BAT تا خروجی PMU ولتاژگیری کنید.

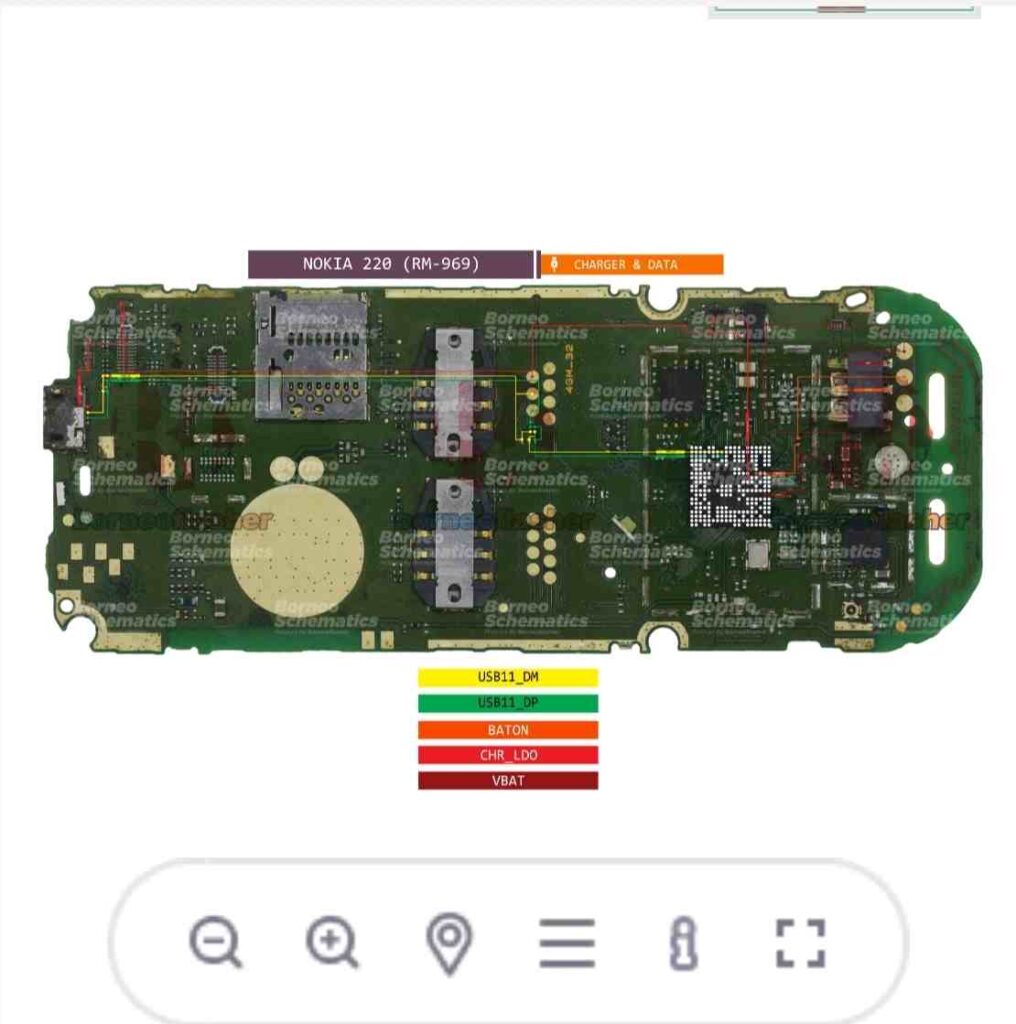

۲. بخش شارژ و درگاه USB
مسیر شارژ در نوکیا ۲۲۰ از طریق پورت Micro USB وارد مدار میشود و توسط IC کنترل شارژ پردازش میگردد. نقشه به شما کمک میکند مسیر کامل شارژ را از ورودی تا باتری دنبال کنید، نقاط احتمال خرابی (مانند خازنهای فیلتر یا دیودها) را شناسایی کنید و مشکلاتی مثل “شارژ نشدن” یا “عدم اتصال به PC” را از بین ببرید.

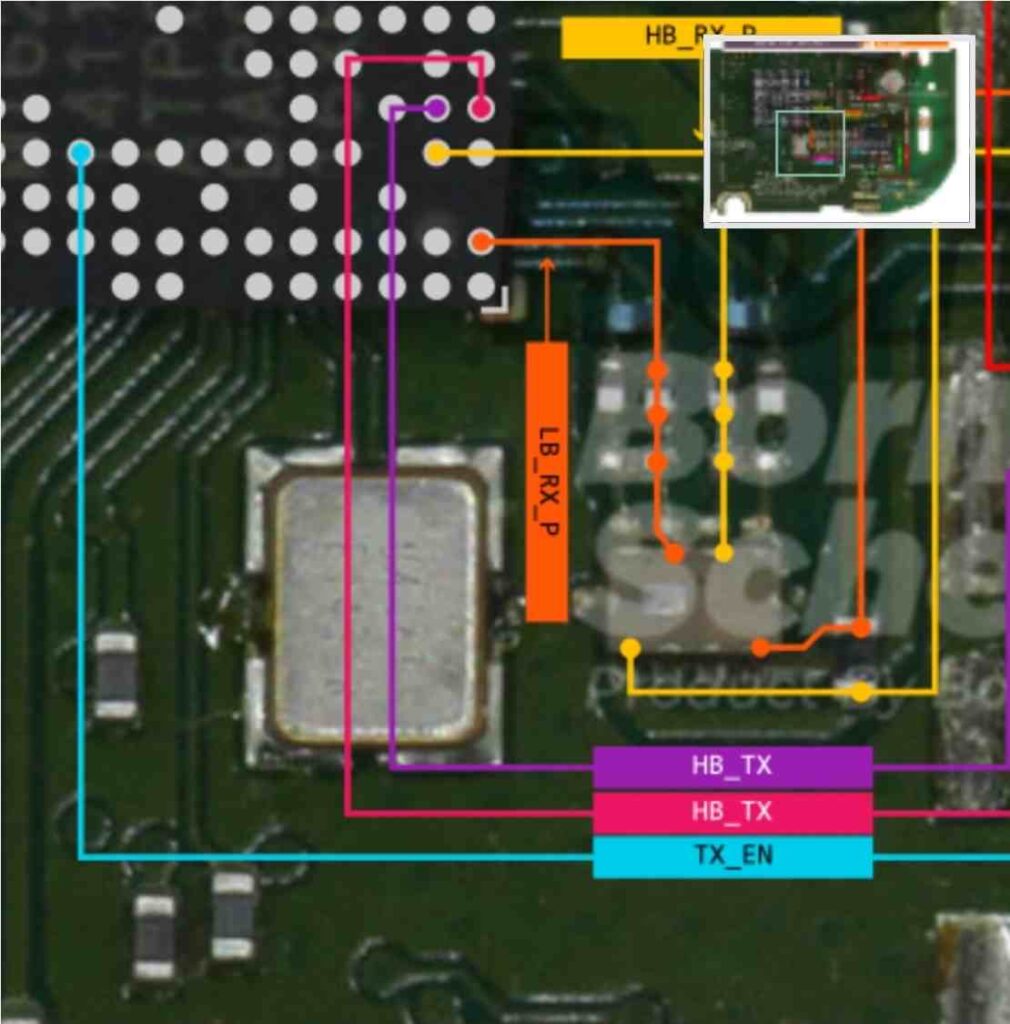

۳. مدار ارتباطی RF و آنتن
نقشه نوکیا ۲۲۰ امکان ردیابی کامل مسیر آنتن خارجی تا بخشهای پردازش سیگنال RF را فراهم میکند. مشکلاتی مانند “عدم آنتندهی” یا “افت شبکه” معمولاً ناشی از خرابی در خطوط سوئیچینگ، فید آنتن یا صدمهدیدن قطعات RF هستند.
۴. مسیرهای SIM و کارت حافظه
در بخش مربوط به شناسایی سیمکارت، نقشه نقاط ارتباطی بین پینهای سوکت SIM و آیسی Baseband را نشان میدهد. در صورت عدم شناسایی سیمکارت، مسیر Any card detect و خط دیتا باید با اهممتر یا ولتاژمتر بررسی شوند.
چطور از نقشه نوکیا ۲۲۰ برای عیبیابی استفاده کنیم؟
- شناسایی بخش مربوطه: ابتدا مشکل دستگاه (مثلاً شارژ نشدن) را مشخص کنید.
- باز کردن شماتیک: فایل نقشه نوکیا ۲۲۰ را از یک منبع معتبر مانند مجموعه Bordmap باز کنید.
- تحلیل مسیرها: مسیر ورودی تا خروجی بخش مورد نظر را دنبال کنید.
- تست نقطه به نقطه: با مولتیمتر، ولتاژ یا اتصال مدار را تست کنید.
- تعویض قطعه معیوب: بر اساس نقشه، قطعه معیوب را تشخیص داده و با نمونه مناسب جایگزین کنید.
راهنمای متخصصان – از نقشه تا تعمیر مطمئن
- پیش از تست ولتاژ یا حرارتدهی، مدار را از منبع تغذیه قطع کنید.
- از نقطه های تست دقیق که در نقشه درج شدهاند برای ولتگیری استفاده کنید — نه از روی خازنها یا قطعات حساس.
- نسخه نقشه را بر اساس نوع دقیق برد (مانند RM-969 یا RM-970) انتخاب کنید؛ تفاوتهای کوچک میتوانند مهم باشند.
جمعبندی
نقشه نوکیا ۲۲۰ یک مرجع تخصصی و حرفهای برای تمام تعمیرکاران سختافزار موبایل است که میخواهند به صورت دقیق، مطمئن و اصولی عمل کنند. با کمک این نقشه و سرویسمنوال، عیبیابی هر مشکل سختافزاری، حتی در شرایط پیچیده، امکانپذیر میشود. اگر بهدنبال نسخه دستهبندیشده و فارسی این نقشه هستید، سایت Bordmap میتواند منبع قابل اعتمادی برای متخصصان این حوزه باشد.
