نقشه هواوی MATE 10 LITE | راهنمای تخصصی شماتیک و تعمیرات برد
مقدمه

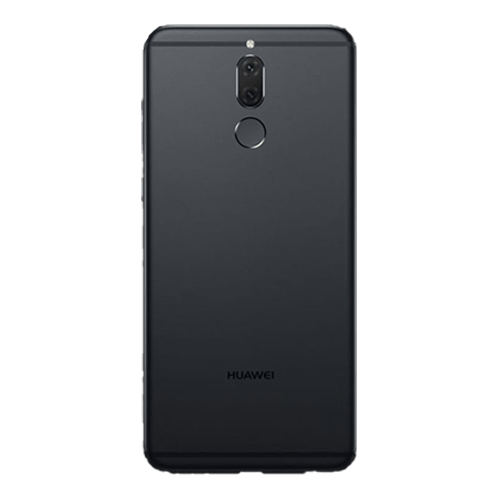

گوشی Huawei Mate 10 Lite یکی از میانردههای موفق هواوی است که با پردازنده Kirin 659، نمایشگر ۵.۹ اینچی و طراحی شیک عرضه شد. تعمیرکاران موبایل برای تشخیص مشکلات سختافزاری و انجام تعمیرات حرفهای، به نقشه هواوی MATE 10 LITE نیاز دارند. این نقشه شامل مسیرهای برد، تستپوینتها و شماتیک دقیق قطعات است و ابزار کلیدی برای تعمیرات سریع و دقیق محسوب میشود.
در این مقاله از Bordmap، بخشهای کلیدی برد، مسیرهای تغذیه، تستپوینتها و روش استفاده عملی از نقشه ارائه شده است.
نقشه هواوی MATE 10 LITE چیست؟
نقشه هواوی MATE 10 LITE یک فایل فنی و تخصصی است که اطلاعات زیر را ارائه میدهد:
- مسیرهای ولتاژ و دیتا روی برد
- موقعیت دقیق آیسیها و قطعات SMD
- نقاط تست (Test Points) برای بررسی ولتاژ و سیگنال
- مسیرهای شارژ، پاور، نمایشگر، تاچ و دوربین
- مسیرهای حساس برد برای تشخیص قطعی یا اتصال کوتاه
این نقشه ابزار اصلی برای تعمیرکاران حرفهای است تا بدون آزمون و خطا، مشکلات سختافزاری را شناسایی کنند.
اجزای کلیدی برد MATE 10 LITE

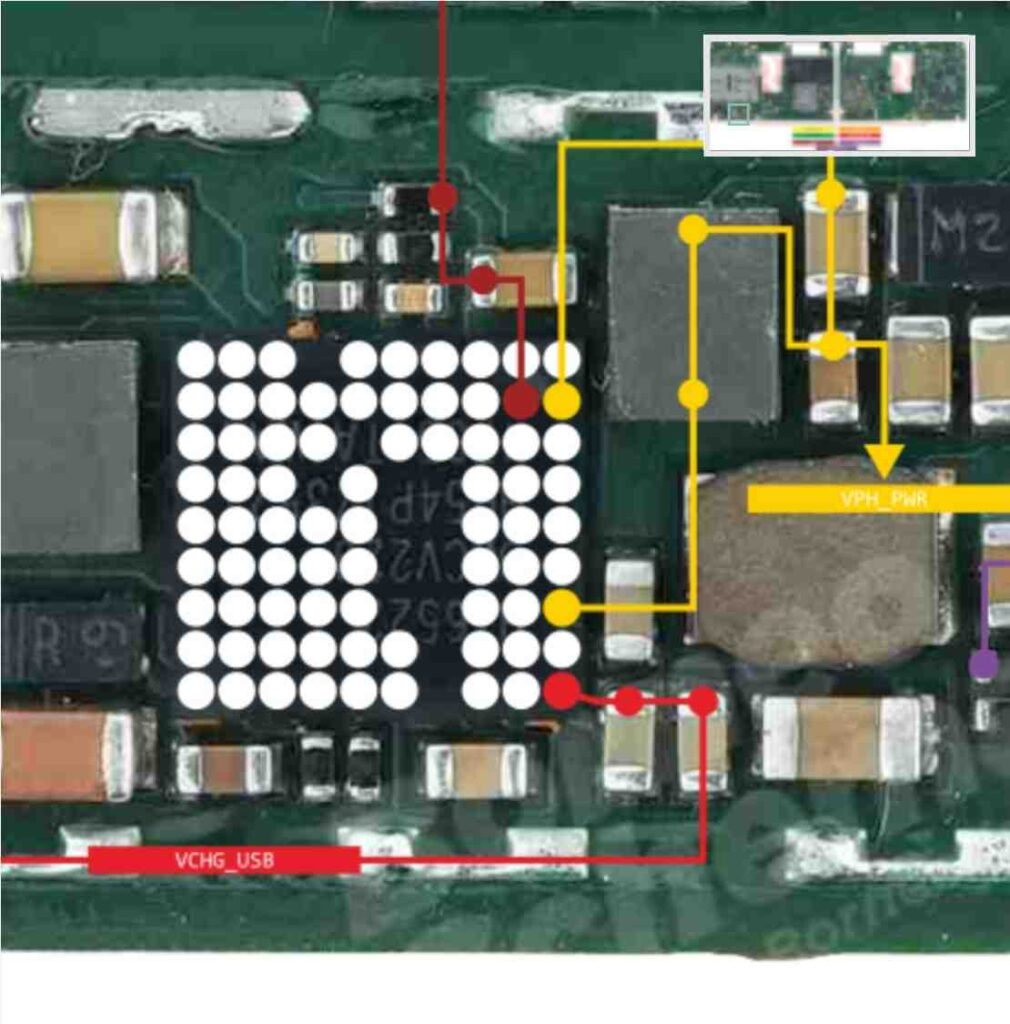

۱. مدار مدیریت انرژی (PMIC)
مدار PMIC مسئول توزیع ولتاژ و محافظت از بخشهای مختلف گوشی است. خاموشی ناگهانی یا ریست پشت سر هم معمولاً از این بخش ناشی میشود. بررسی مسیرهای PMIC در نقشه کمک میکند مشکل سریعتر شناسایی شود.
۲. مدار شارژ و USB
این بخش شامل IC شارژ، مسیرهای VBUS، مقاومتها و فیلترهاست. خرابی در این بخش باعث شارژ نشدن یا اتصال ناموفق به کامپیوتر میشود. تست ولتاژ و دیتا طبق نقشه راهنمای دقیق ارائه میدهد.

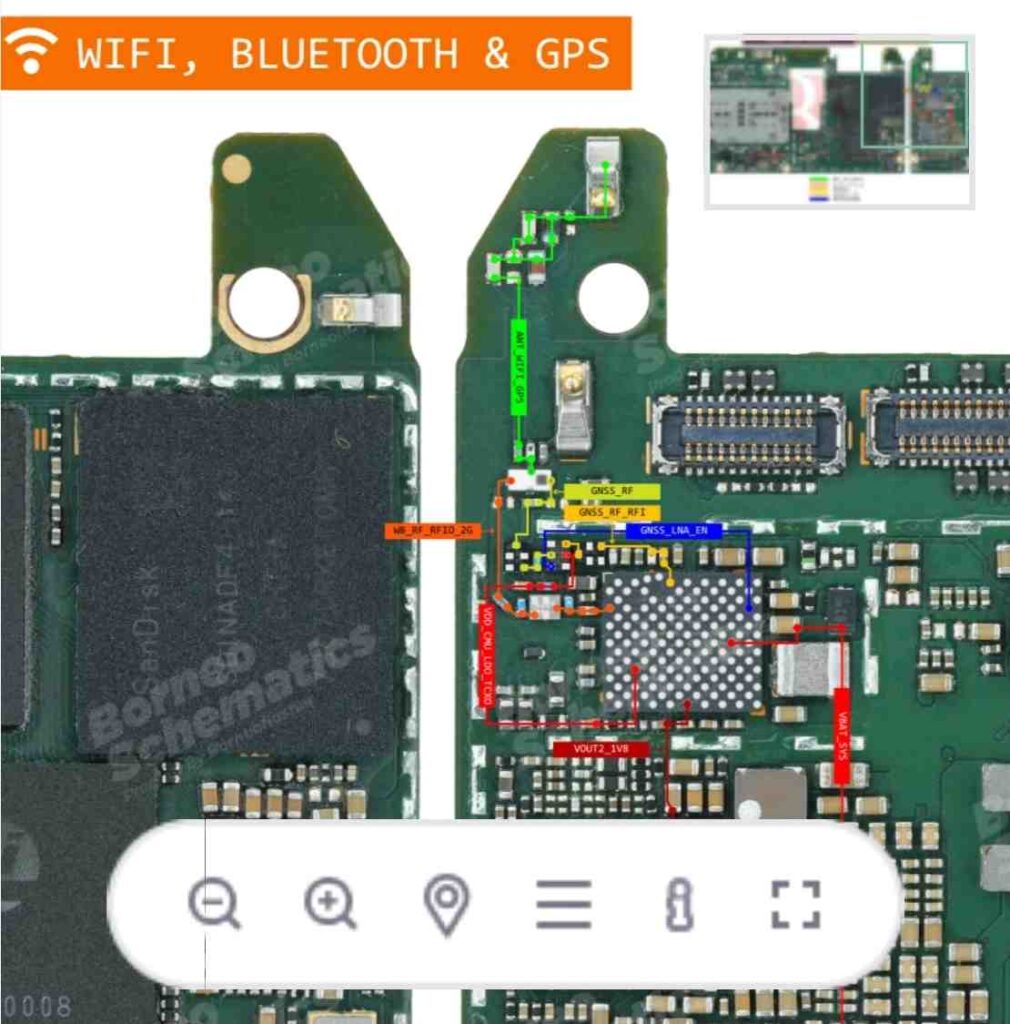

۳. بخش شبکه و RF
شامل آیسیهای RF، PA و فیلترهای آنتن است. مشکل آنتن یا شبکه معمولاً با بررسی مسیرهای مشخص شده در نقشه قابل تشخیص است.

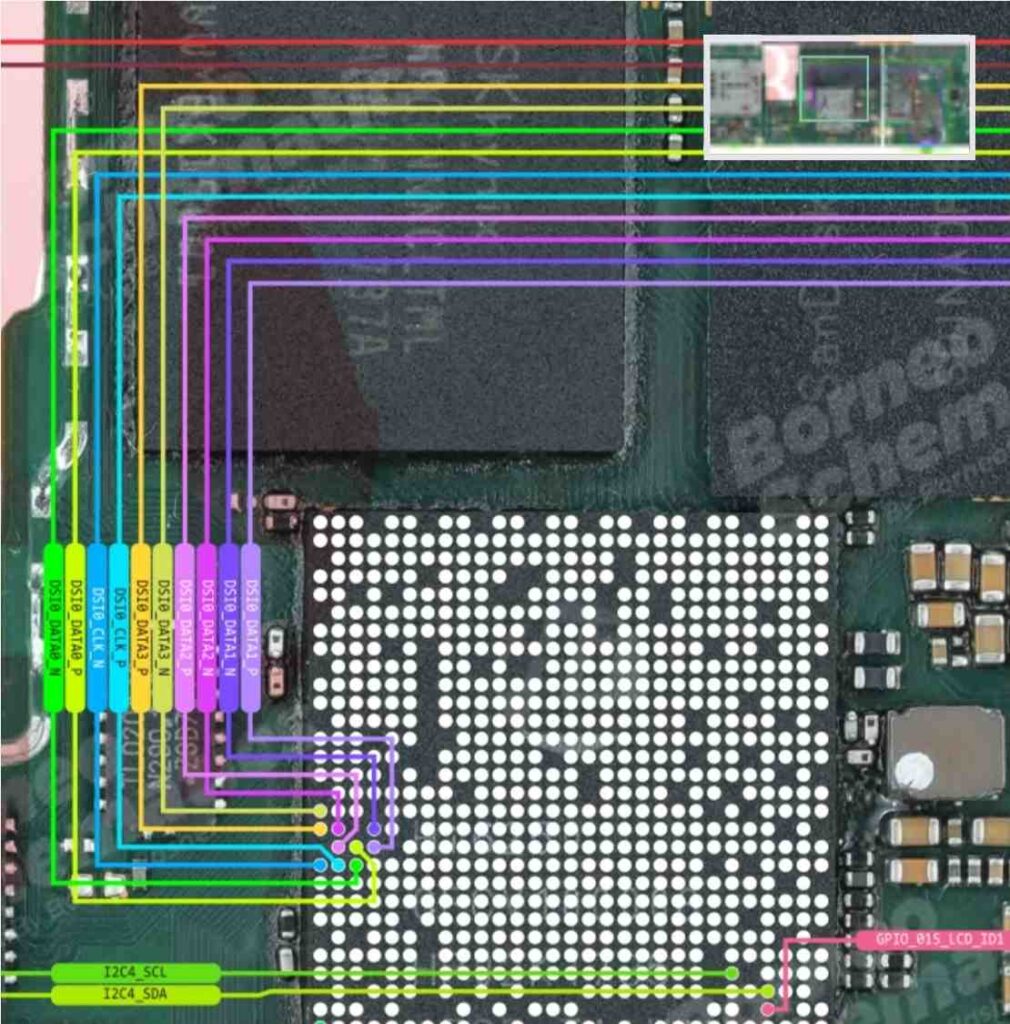

۴. نمایشگر و تاچ
کانکتورها، مسیرهای MIPI و آیسی درایور نمایشگر و تاچ طبق نقشه مشخص شدهاند. مشکلات تصویر یا لمس معمولاً با اندازهگیری ولتاژ و سیگنالها روی تستپوینتها قابل شناسایی است.
۵. مدار دوربین
مسیرهای I2C، تغذیه و دیتا برای دوربین جلو و عقب در نقشه موجود است. خطای باز نشدن دوربین معمولاً با بررسی این مسیرها رفع میشود.
روش استفاده عملی از نقشه MATE 10 LITE
- شناسایی مشکل اصلی (خاموشی، شارژ نشدن، تصویر نداشتن)
- پیدا کردن بخش مرتبط در نقشه (PMIC، USB، LCD، دوربین)
- یافتن تستپوینتها و اندازهگیری ولتاژها
- تعمیر یا تعویض قطعات معیوب بر اساس موقعیت دقیق PCB
- بازبینی و اطمینان از عملکرد کامل برد
Bordmap نسخه کامل نقشه هواوی MATE 10 LITE را ارائه میدهد و امکان مشاهده آنلاین بدون نیاز به دانلود فراهم شده است.
مشکلات سختافزاری رایج MATE 10 LITE
- روشن نشدن یا خاموشی ناگهانی
- شارژ نشدن یا شارژ ناقص
- تصویر نداشتن یا پرش تصویر
- عدم عملکرد صحیح تاچ
- مشکل آنتندهی یا شبکه
- خطای باز نشدن دوربین
با استفاده از نقشه هواوی MATE 10 LITE میتوانید مسیرهای آسیبدیده را شناسایی و تعمیر دقیق انجام دهید.
نتیجهگیری
داشتن نقشه برد تخصصی، ابزار کلیدی هر تعمیرکار حرفهای است. نقشه هواوی MATE 10 LITE با شماتیک کامل، تستپوینتها و مسیرهای تغذیه، سرعت و دقت تعمیرات را افزایش میدهد. از طریق Bordmap میتوانید نسخه کامل نقشه را بهصورت آنلاین مشاهده و استفاده کنید.
