نقشه هواوی HONOR 10 | راهنمای تخصصی شماتیک، برد و تعمیرات

مقدمه

گوشی Huawei HONOR 10 یکی از پرچمداران محبوب هواوی است که با تراشه Kirin 970، نمایشگر باکیفیت و طراحی شیشه‌ای جذاب وارد بازار شد. تعمیرکاران موبایل برای رفع مشکلات سخت‌افزاری این مدل به نقشه هواوی HONOR 10 نیاز دارند. این نقشه، مسیرهای برد، تست‌پوینت‌ها و شماتیک قطعات را به طور کامل نمایش می‌دهد و ابزار حیاتی برای تعمیرات حرفه‌ای است.

در این مقاله از Bordmap، بخش‌های کلیدی برد، مسیرهای تغذیه و راهنمای استفاده عملی از نقشه HONOR 10 ارائه شده است.

نقشه هواوی HONOR 10 چیست؟

نقشه هواوی HONOR 10 یک فایل تخصصی شامل اطلاعات کامل مدار گوشی است که به شما امکان می‌دهد:

مسیرهای ولتاژ و سیگنال را بررسی کنید
موقعیت دقیق آی‌سی‌ها و قطعات SMD را شناسایی نمایید
Test Pointها برای بررسی ولتاژ و دیتا را پیدا کنید
مشکلات شارژ، پاور، نمایشگر، تاچ و دوربین را رفع کنید
مسیرهای حساس برد را بدون آزمون و خطا دنبال کنید

این نقشه ابزار اصلی تشخیص قطعی مسیر، خرابی آی‌سی‌ها و بازسازی برد است.

اجزای کلیدی برد HONOR 10

۱. مدار مدیریت انرژی (PMIC)

مدار PMIC مسئول توزیع ولتاژها و محافظت از بخش‌های مختلف گوشی است. مشکلات خاموشی، ریست پشت سر هم یا شارژ نشدن معمولاً از این بخش ناشی می‌شوند. بررسی مسیرها طبق شماتیک کمک می‌کند سریع‌تر مشکل شناسایی شود.

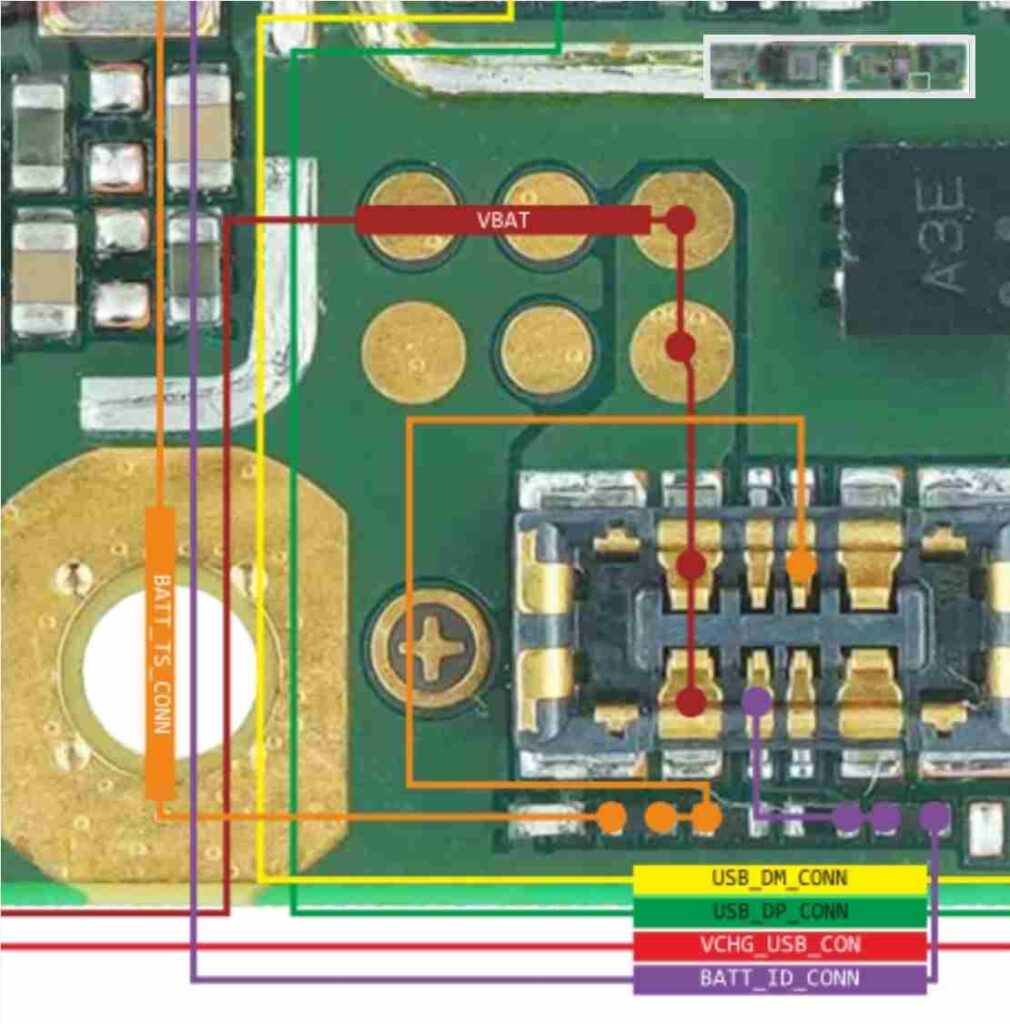

۲. مدار شارژ و USB

این بخش شامل IC شارژ، مسیرهای VBUS، مقاومت‌ها و فیلترهاست. خرابی یا قطعی مسیرها باعث شارژ نشدن یا اتصال ناموفق به کامپیوتر می‌شود. تست ولتاژ و دیتا طبق نقشه راهنمایی دقیقی برای تعمیرکار ارائه می‌دهد.

۳. بخش شبکه و RF

شامل آی‌سی‌های RF، PA و فیلترهای آنتن است. خرابی در این بخش باعث مشکل آنتن‌دهی و شبکه می‌شود. مسیرها و تست‌پوینت‌های RF در نقشه مشخص شده‌اند.

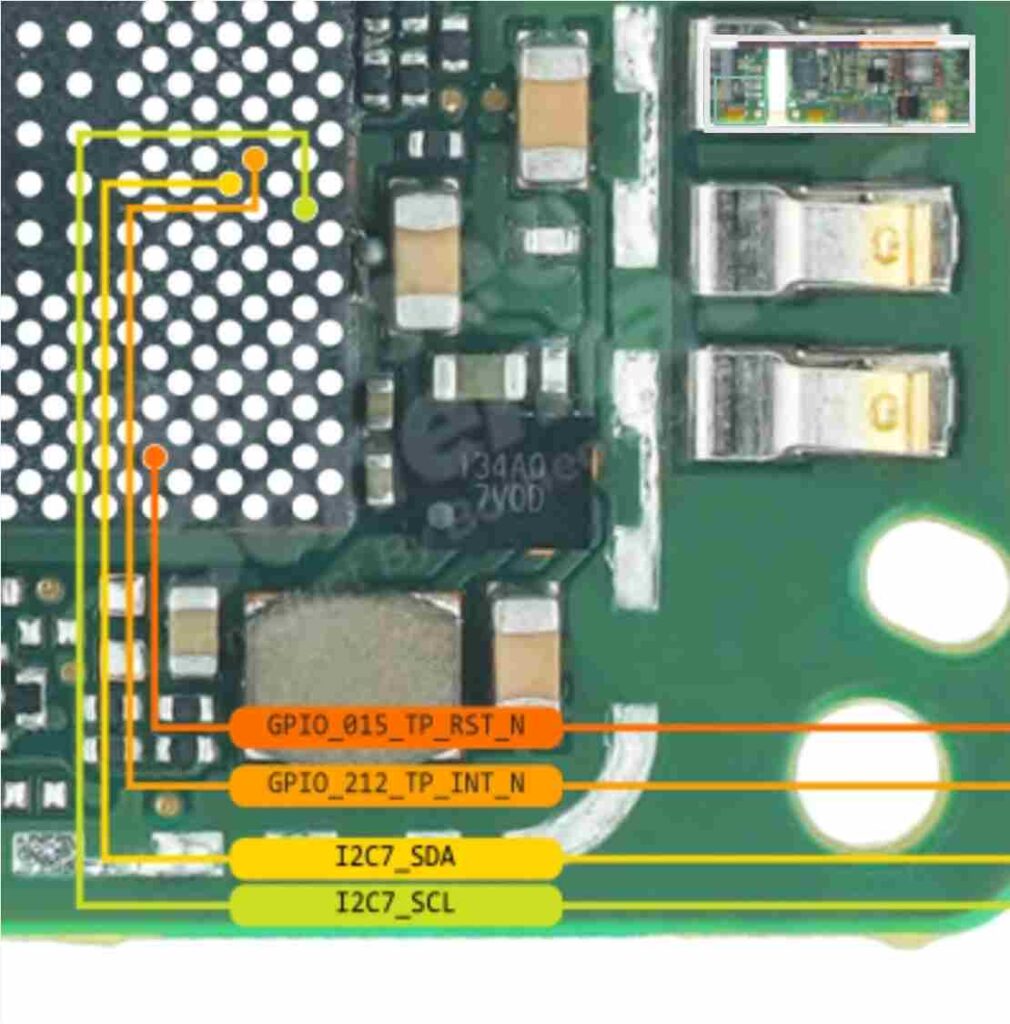

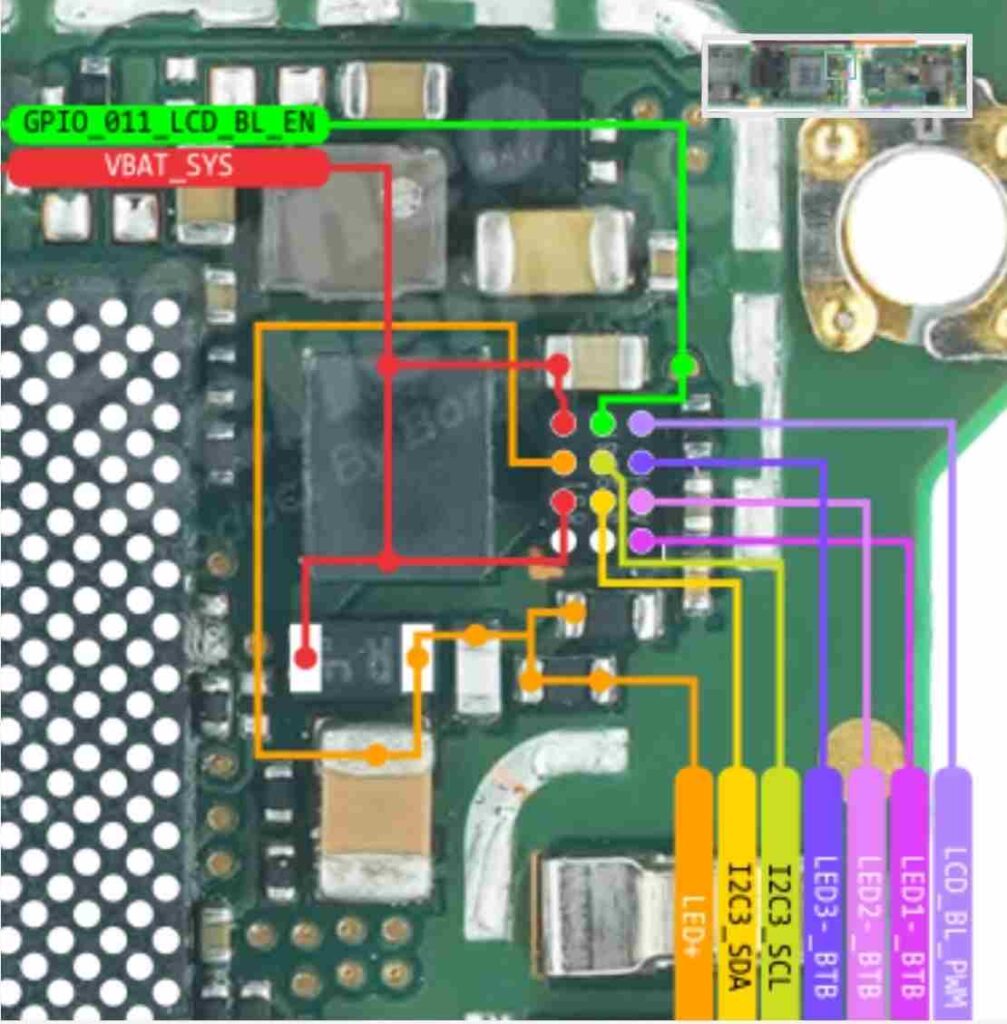

۴. نمایشگر و تاچ

کانکتورها، مسیرهای MIPI و آی‌سی درایور نمایشگر و تاچ طبق نقشه مشخص هستند. مشکلات تصویر و تاچ با اندازه‌گیری ولتاژ و سیگنال‌ها روی تست‌پوینت‌ها قابل شناسایی است.

۵. مدار دوربین

مسیرهای I2C، تغذیه و دیتا برای دوربین جلو و عقب در نقشه موجود است. خطای باز نشدن دوربین معمولاً با بررسی این مسیرها رفع می‌شود.

روش استفاده عملی از نقشه HONOR 10

شناسایی مشکل اصلی (خاموشی، شارژ نشدن، تصویر نداشتن)
پیدا کردن بخش مرتبط در نقشه (PMIC، USB، LCD، دوربین)
یافتن تست‌پوینت‌ها و اندازه‌گیری ولتاژها
تعمیر یا تعویض قطعات معیوب بر اساس موقعیت دقیق PCB
بازبینی و اطمینان از عملکرد کامل برد

Bordmap نسخه کامل نقشه هواوی HONOR 10 را ارائه می‌دهد که امکان مشاهده آنلاین بدون نیاز به دانلود فراهم شده است.

مشکلات رایج سخت‌افزاری HONOR 10

روشن نشدن یا خاموشی ناگهانی
شارژ نشدن یا شارژ ناقص
تصویر نداشتن یا پرش تصویر
عدم عملکرد صحیح تاچ
مشکل آنتن‌دهی یا شبکه
خطای باز نشدن دوربین

استفاده از نقشه هواوی HONOR 10 باعث شناسایی سریع مسیرهای آسیب‌دیده و تعمیر دقیق آن‌ها می‌شود.

نتیجه‌گیری

داشتن نقشه برد تخصصی، کلید موفقیت در تعمیرات حرفه‌ای موبایل است. نقشه هواوی HONOR 10 با شماتیک کامل، تست‌پوینت‌ها و مسیرهای تغذیه، سرعت و دقت تعمیرات را افزایش می‌دهد. از طریق Bordmap می‌توانید نسخه کامل نقشه را به‌صورت آنلاین مشاهده و استفاده کنید.
