تمامی نقشه های سامسونگ M10 (SM_M105)

• DIODA IC
• DIODA CONNECTORE
• BACK CAMERA 13MP
• BACK CAMERA 5MP
• CHARGE AND DATA
• FRONT CAMERA
• HANDSFREE

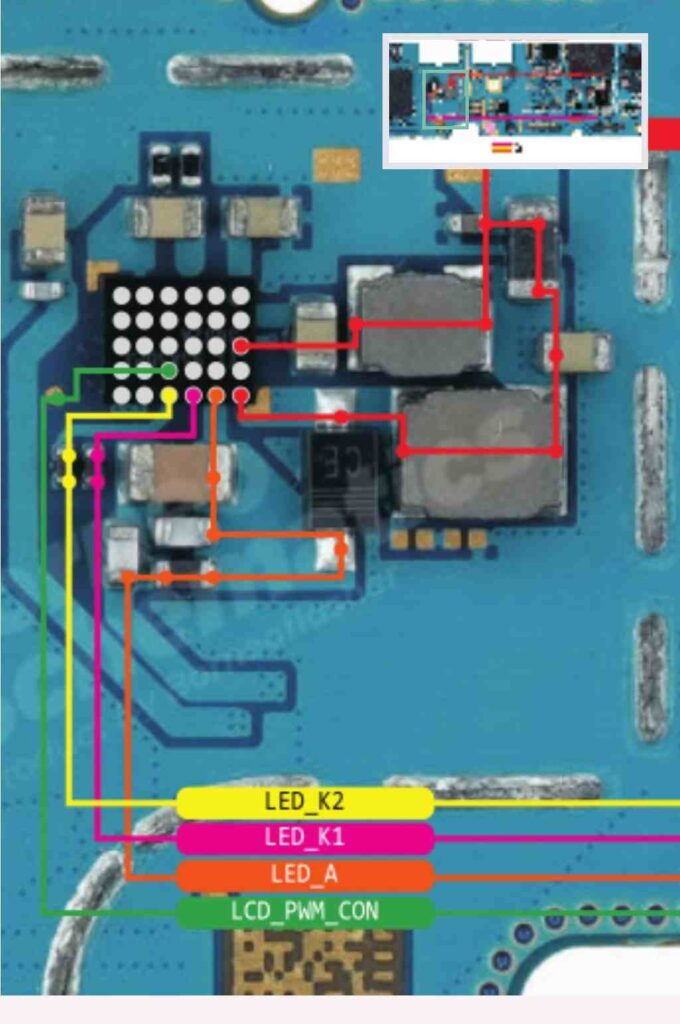

• LCD LIGHT
• LCD
• MIC SPEAKER BUZZER
• ON OFF VOLUME KEYS
• SIM CARD
• TOUCH SCREEN
• NETWORK
• SUB BOARD
• SUB BOARD 1

نقشه سامسونگ M10 — راهنمای کامل شماتیک و کاربردهای عملی در تعمیرات

مقدمه

نقشه سامسونگ M10 (معمولاً با شناسه‌های SM-M105F / SM-M105G / SM-M105M / SM-M105Y) ابزاری حیاتی برای تشخیص و رفع عیوب سخت‌افزاری در این مدل است. این نقشه‌ها شامل شماتیک‌های تغذیه، دیاگرام برد (Board View)، و جداول مقادیر قطعات هستند که به تعمیرکار اجازه می‌دهند مسیرهای ولتاژ و سیگنال را مرحله‌به‌مرحله پیگیری کنند. در Bordmap این فایل‌ها به‌صورت مرتب و دسته‌بندی‌شده قرار گرفته تا دسترسی و استفاده برای تکنسین‌ها ساده‌تر باشد.

انواع فایل‌های نقشه و نحوهٔ تشخیص نسخه مناسب

نقشه‌های M10 معمولاً شامل موارد زیر هستند: شماتیک کامل (Schematic Diagram)، Board View یا محل‌قرارگیری قطعات، و جدول مقادیر (Component Value Table). پیش از شروع هر تعمیر، مدل دقیق دستگاه (مثلاً SM-M105F یا SM-M107F) را تطبیق دهید؛ چرا که اختلاف‌های جزئی بین نسخه‌ها در لایه‌بندی برد یا شماره قطعات ممکن است وجود داشته باشد. منابع معتبری مانند HalabTech و آرشیوهای سرویس‌منوال مجموعه‌ای از این نسخه‌ها را نگهداری می‌کنند.

فرمت‌ها و ابزارهای متداول

• فرمت‌های رایج: PDF (سرویس‌منوال)، ZIP حاوی تصاویر شماتیک و Boardview.
• ابزارهای مشاهده: نرم‌افزارهای Board Viewer برای نمایش محل قطعات و نرم‌افزار‌های PDF برای مطالعه شماتیک.
  (در Bordmap توصیه‌هایی برای ابزارهای سازگار و نسخهٔ مناسب هر فایل موجود است.)

بخش‌های کلیدی مادربرد M10 و نقش آن‌ها در نقشه

در نقشه سامسونگ M10 بخش‌هایی که بیشترین اهمیت را در تعمیرات دارند عبارت‌اند از:

• PMIC (Power Management IC) — مدیریت ولتاژها و راهبری تغذیه‌های اصلی.
• آی‌سی شارژ و مسیر USB — شامل فیوزها، دیودهای حفاظتی و مقاومت‌های سری.

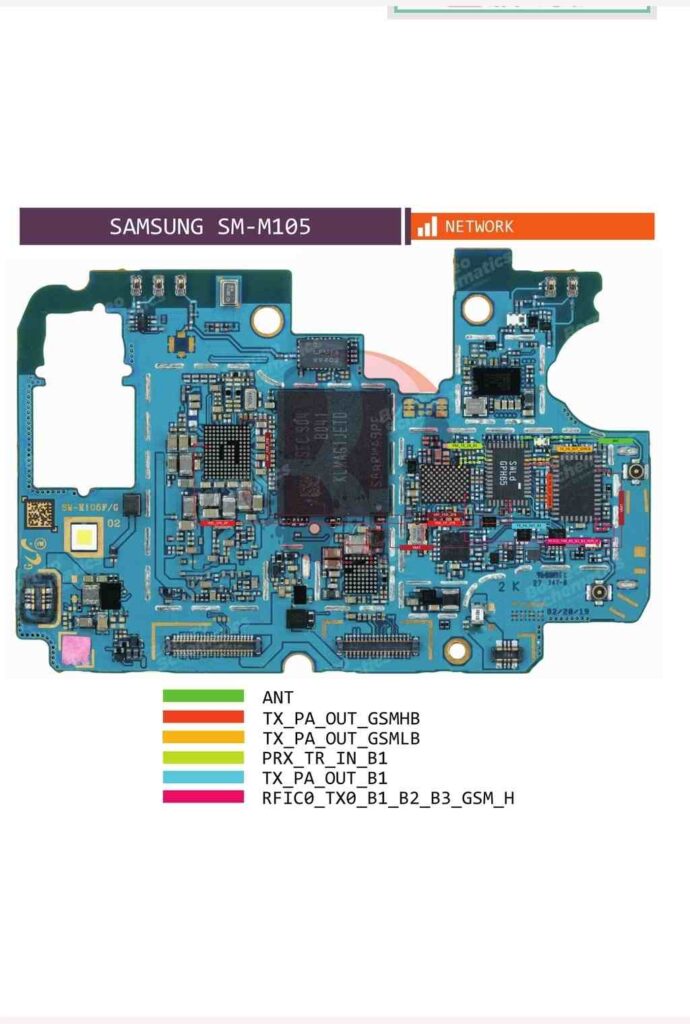

• مدار RF و آنتن — برای مشکلات شبکه و آنتن‌دهی.
• ماژول دوربین و خطوط MIPI — مسیرهای دیتا و تغذیه دوربین.
  این تقسیم‌بندی در شماتیک‌ها به‌وضوح مشخص شده و بررسی دقیق هر بخش با استفاده از نقشه، خطایابی را بسیار سریع‌تر می‌سازد.

روش سیستماتیک عیب‌یابی با استفاده از نقشه سامسونگ M10

گام‌های اولیه (قبل از تست با مولتی‌متر)

1. تطبیق شماره مدل با نسخهٔ شماتیک.
2. مشاهده Board View برای شناسایی محل فیزیکی قطعات.
3. خواندن جدول مقادیر جهت آگاهی از ولتاژها و مقادیر مرجع.
   این آماده‌سازی از آزمون و خطا جلوگیری می‌کند و تست‌های بعدی را هدفمند می‌سازد.

عیب‌یابی مشکل شارژ (مطابق نقشه)

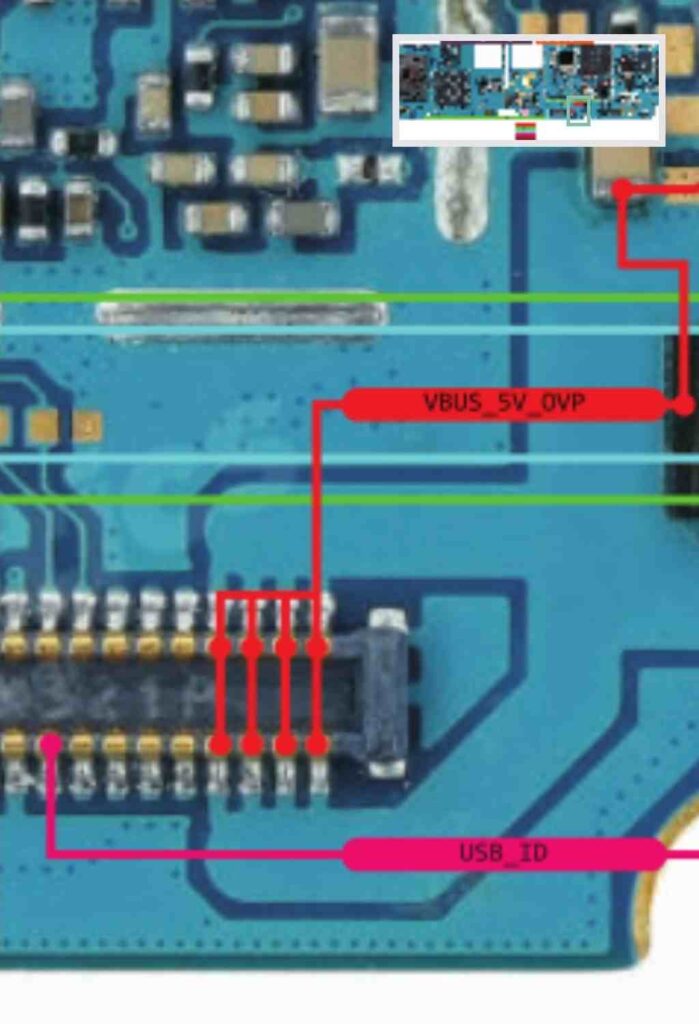

• در شماتیک مسیر شارژ از کانکتور USB آغاز و از فیوزها/دیودها به آی‌سی شارژ و سپس PMIC هدایت می‌شود.
• برای تشخیص: ولتاژ VBUS در کانکتور، ولتاژ پس از فیوز و دیود، و ورود به پایه‌های آی‌سی شارژ را مطابق نقشه بررسی کنید.
  منابع آموزشی و ویدئویی مرتبط با M10، روش‌های معمول ایجاد جامپر و نقاط تست را نشان می‌دهند که در صورت لزوم می‌توان از آن‌ها بهره برد.

عیب‌یابی دوربین و نمایشگر

• بررسی تغذیه‌های اختصاصی دوربین (مثلاً ۱.8V/2.8V) و خطوط MIPI در شماتیک.
• در صورت عدم شناسایی، پایه‌های I2C و خطوط داده MIPI را از نظر اتصال و ولتاژ کنترل کنید.
  نقشه‌های بلوک و دیاگرام M10، پین‌آوت‌های ماژول‌ها و خطوط کنترلی را نمایش می‌دهند که کمک بزرگی در رفع مشکل خواهند بود.

منابع معتبر دانلود و نکات حقوقی

فایل‌های شماتیک M10 در منابع معتبر مانند HalabTech، Schematic-Expert، و آرشیوهای تخصصی تعمیرات قابل تهیه هستند. برخی انجمن‌ها و کانال‌های آموزشی نیز لینک‌های دانلود و راهنماهای عملی برای نقاط رایج خرابی منتشر می‌کنند. هنگام دانلود از منابع خارجی دقت کنید که فایل از نظر سازگاری با شماره مدل بررسی شده باشد و استفادهٔ تجاری یا بازنشر غیرمجاز قوانین کپی‌رایت را نقض نکند.

نکات حرفه‌ای و توصیه‌های Bordmap برای تکنسین‌ها

• همیشه قبل از انجام جامپر یا تعویض آی‌سی، نقشه مربوط به آن بخش را کامل مطالعه کنید.
• برای مشکلات شارژ و بوت، مسیرهای VBAT → PMIC → LDO/Buck را مرحله‌به‌مرحله دنبال کنید.
• از Board View برای شناسایی دقیق پایه‌ها استفاده کنید تا از اشتباهات مکانیکی جلوگیری شود.
  Bordmap به‌عنوان مرجع فارسی‌زبان، نسخه‌های تفکیک‌شدهٔ شماتیک و آموزش‌های مرتبط را در دسترس تعمیرکاران قرار می‌دهد تا فرآیند عیب‌یابی سریع و ایمن‌تر انجام شود.

نتیجه‌گیری

نقشه سامسونگ M10 یک منبع فنی و عملیاتی است که هر تعمیرکار موبایل حرفه‌ای باید با آن آشنا باشد. از طریق تطبیق شماره مدل، استفاده از شماتیک و Board View، و پیروی از روش‌های سیستماتیک عیب‌یابی، می‌توان بسیاری از مشکلات رایج شامل شارژ، دوربین، آنتن و بوت را با دقت رفع کرد. برای دسترسی آسان به فایل‌ها و آموزش‌های مرتبط، Bordmap منبعی مناسب و سامان‌یافته در زبان فارسی ارائه می‌دهد.
