سولوشن شیائومی POCO M3 PRO 5G

• DIODA CONNECTOR
• CHARGE AND DATA
• BACK CAMERA 48M WIDE
• COMPONENT NAME
• FINGERPRINT
• FRONT CAMERA
• HANDSFREE
• LCD LIGHT
• LCD
• MIC SPEAKER BUZZER
• NETWORK

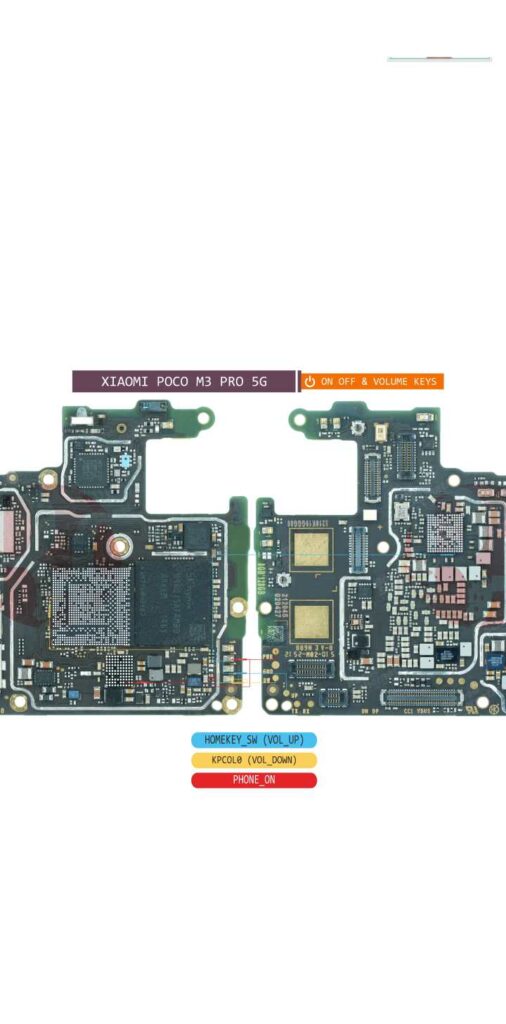

• ON OFF VOLUME KEY
• SD CARD
• SIM CARD
• SUB BOARD
• SUB BOARD ORI
• THERMISTOR
• TOUCHSCREEN
• WIFI BLUETOOTH GPS

نقشه شیائومی POCO M3 PRO 5G | راهنمای تخصصی شماتیک، برد و تعمیر

مقدمه

گوشی POCO M3 PRO 5G به عنوان یکی از اقتصادی‌ترین گوشی‌های پشتیبانی‌کننده از شبکه نسل پنجم (5G)، جایگاه ویژه‌ای میان طرفداران شیائومی دارد. با تراشه Dimensity 700، نمایشگر ۹۰ هرتزی و باتری ۵۰۰۰ میلی‌آمپری، این گوشی در بازار میان‌رده‌ها محبوبیت بالایی پیدا کرده است. برای تعمیرکاران سخت‌افزار موبایل، دسترسی به نقشه شیائومی POCO M3 PRO 5G ابزاری ضروری برای تشخیص دقیق عیب‌های برد و انجام تعمیرات حرفه‌ای است.

در این مقاله از Bordmap، به بررسی کامل شماتیک، بخش‌های حیاتی مدار، نحوه استفاده از تست پوینت‌ها و نکات تخصصی مربوط به تعمیر این گوشی می‌پردازیم.

نقشه شیائومی POCO M3 PRO 5G چیست؟

نقشه شیائومی POCO M3 PRO 5G شامل اطلاعات تخصصی از مدار چاپی (PCB) این گوشی است. این فایل شامل:

• شماتیک دقیق تمامی مسیرهای الکتریکی
• بخش‌های تغذیه، پردازنده، حافظه، USB، شارژ و RF
• PCB Layout چند لایه برای نمایش موقعیت قطعات روی برد

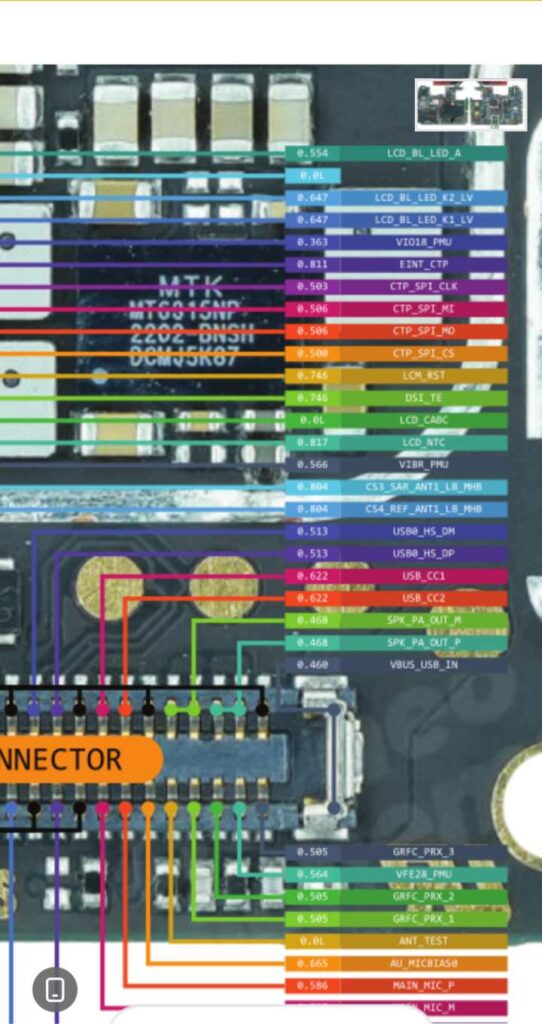

• نقاط تست (Test Points) برای ولتاژ، دیتا و اتصال زمین
• ولتاژهای مرجع برای عیب‌یابی سریع

این نقشه برای تشخیص مشکلات کوتاه‌شدگی، خرابی ICها، قطع مسیر یا بازسازی برد کاملاً ضروری است.

اجزای کلیدی در برد POCO M3 PRO 5G

۱. مدار مدیریت تغذیه (PMIC)

مدار PMIC در این مدل مسئول توزیع ولتاژها به بخش‌های مختلف است. در صورت خاموشی ناگهانی، ریست یا روشن نشدن گوشی، تست مسیرهای این بخش مطابق نقشه ضروری است.

۲. مدار شارژ و USB

این بخش شامل IC شارژ، فیلترهای ورودی، مسیر VBUS، مقاومت‌های NTC و مسیر دیتا USB است. قطعی در این بخش، باعث شارژ نشدن یا هنگ در اتصال به کامپیوتر می‌شود.

۳. برد شبکه و آنتن (5G RF Section)

برد شبکه نسل ۵، شامل PA، فیلترهای SAW، سوئیچ‌های RF و آنتن‌های 5G است. در صورتی که گوشی آنتن ندهد یا روی شبکه 5G قفل نشود، لازم است مسیرهای RF مطابق شماتیک بررسی شوند.

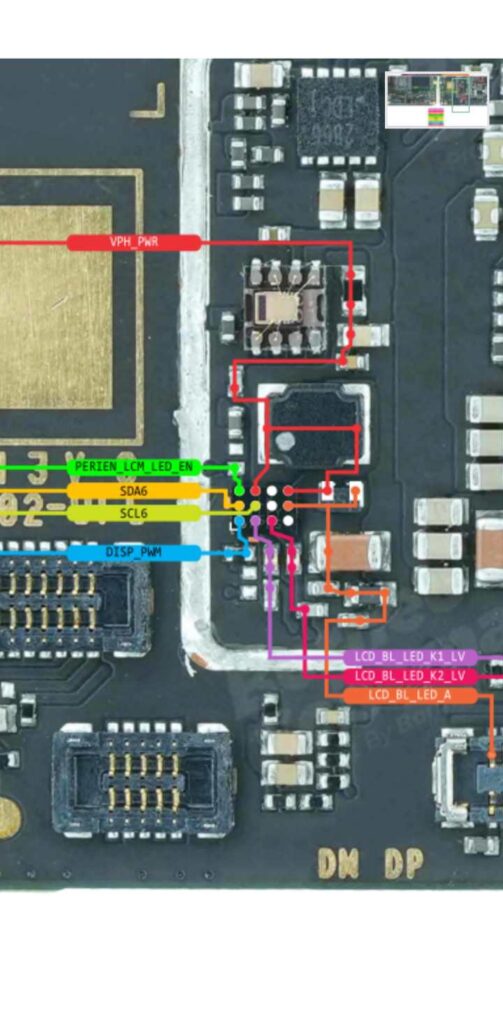

۴. مدار نمایشگر

قطعات شامل کانکتور، خازن‌های فیلتر، مسیرهای MIPI و آی‌سی درایور. نبود تصویر یا پرش صفحه معمولاً به این بخش بازمی‌گردد.

۵. مسیر دوربین

مدار دوگانه برای هر لنز شامل مسیرهای تغذیه و دیتا. اشکال در دوربین جلو یا عقب معمولاً با بررسی کامل مسیر I2C قابل شناسایی است.

نحوه استفاده از نقشه در عیب‌یابی

1. انتخاب بخش دچار مشکل (مثلاً عدم شارژ)
2. جستجوی بخش مرتبط در نقشه با ابزارهای داخلی فایل شماتیک
3. یافتن Test Point‌های مهم آن بخش
4. اندازه‌گیری دیجیتال یا نوسان‌سنجی ولتاژها و سیگنال‌ها
5. تعویض قطعه معیوب طبق نقشه مکان قطعات (PCB View)

در Bordmap، نسخه کامل و باکیفیت نقشه‌های شیائومی POCO M3 PRO 5G موجود است که امکان مشاهده آنلاین آنها بدون نیاز به دانلود فراهم شده است.

مشکلات سخت‌افزاری رایج POCO M3 PRO 5G

• عدم روشن شدن دستگاه
• مشکل شارژ نشدن یا شارژ کند
• قطع آنتن یا عدم پشتیبانی از 5G
• خاموشی پس از نمایش لوگو (Bootloop)
• تصویر نداشتن یا پرش صفحه
• خطا در باز کردن دوربین

برای رفع این مشکلات، نقشه شیائومی POCO M3 PRO 5G به شما کمک می‌کند تا مسیرهای معیوب را یافته و با کمترین هزینه، تعمیرات دقیق‌تری انجام دهید.

نتیجه‌گیری

نقشه برد باکیفیت، رمز موفقیت در تعمیرات سخت‌افزاری گوشی‌های هوشمند است. با استفاده از نقشه شیائومی POCO M3 PRO 5G از سایت Bordmap، می‌توانید عیب‌یابی دقیق‌تر، سریع‌تر و حرفه‌ای‌تر انجام دهید. از مسیرهای تغذیه تا تست‌پوینت‌های دقیق، همه چیز به صورت تخصصی در این نقشه پوشش داده شده است.
