سولوشن سامسونگ F22 (SM-E225)

شامل :

• DIODA CONNECTORE
• BACK CAMERA 2MP DEPTH

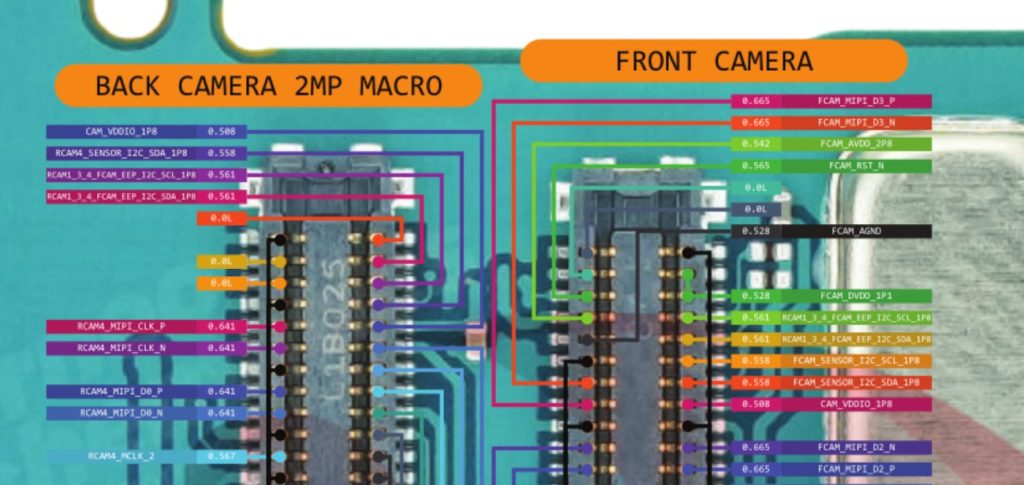

• BACK CAMERA 2MP MACRO
• BACK CAMERA 8MP ULTRA WIDE
• BACK CAMERA 48 MP WIDE
• BLOCK DIAGRAM
• CHARGE AND DATA
• COMPONENT NAME
• FINGERPRINT
• FRONT CAMERA
• HANDSFREE
• LCD LIGHT
• LCD
• MIC SPEAKER BUZZER
• ON OFF VOLUME KEYS
• SD CARD
• SIM CARD
• TOUCH SCREEN
• WIFI BLUETOOTH GPS

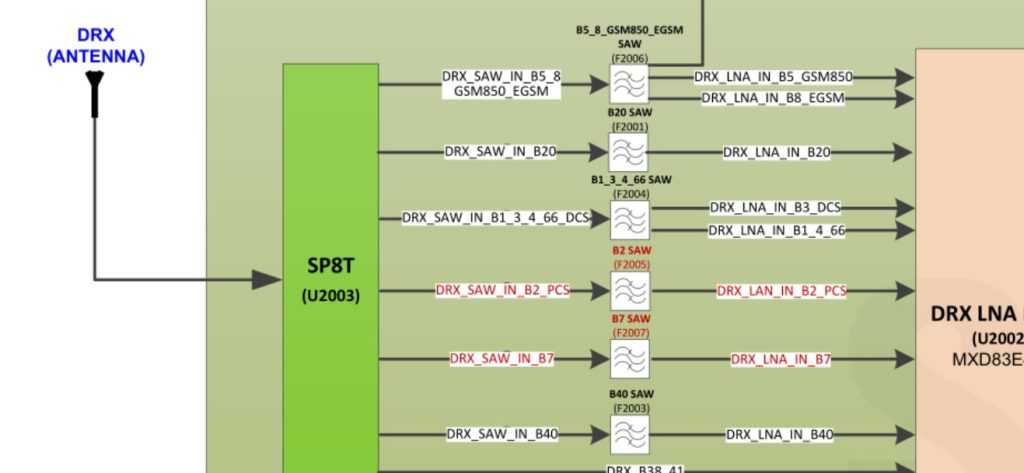

• NETWORK
• THERMISTOR
• LAYOUT
• NFC
• SUB BOARD
• CPU VOLTAGE

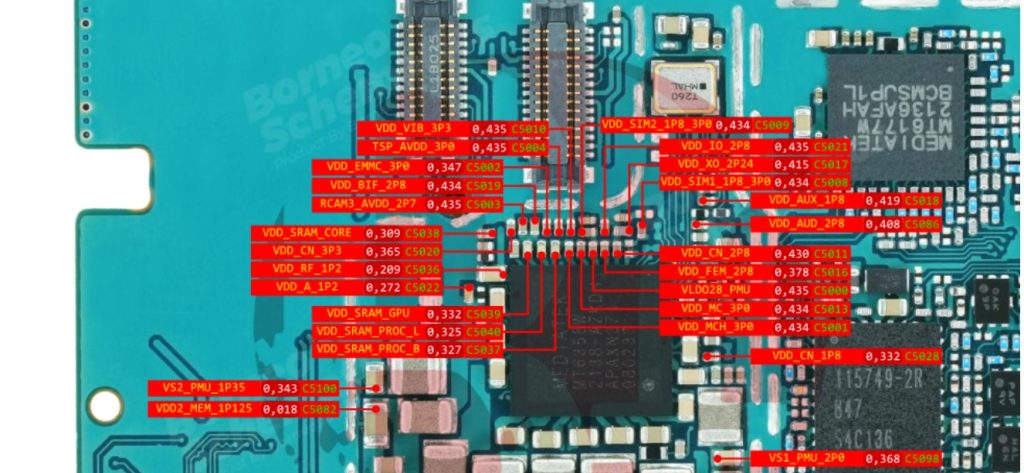

• INPUT OUTPUT VOLTAGE

شماتیک سامسونگ F22 | نقشه کامل برد و مسیرهای سخت‌افزاری – Bordmap

مقدمه

گوشی Samsung Galaxy F22 از سری میان‌رده‌های محبوب سامسونگ است که با پردازنده‌ی Helio G80 و طراحی ساده اما قدرتمند شناخته می‌شود.
برای تعمیرکاران سخت‌افزار موبایل، شماتیک سامسونگ F22 ابزار اصلی جهت درک ساختار برد، مسیرهای تغذیه و نحوه ارتباط قطعات داخلی است.
در این مقاله از Bordmap، ساختار فنی و مسیرهای کلیدی این مدل را به‌صورت دقیق بررسی می‌کنیم.

اهمیت شماتیک سامسونگ F22 در تعمیرات سخت‌افزاری

در گوشی‌های مدرن مانند F22، طراحی برد چندلایه است و مسیرهای تغذیه، دیتا، تصویر و شارژ در لایه‌های مختلف پخش شده‌اند.
بدون دسترسی به شماتیک سامسونگ F22، تشخیص مسیرهای آسیب‌دیده یا قطعات معیوب بسیار دشوار خواهد بود.

با استفاده از نقشه و بوردمپ (Boardmap)، تعمیرکاران می‌توانند موارد زیر را سریع‌تر شناسایی کنند:

• قطعی در مسیر شارژ یا ولتاژهای تغذیه
• خطاهای تصویر یا تاچ
• مشکلات صدا یا آنتن
• ایرادات ارتباطی در خطوط دیتا (TX، RX)

ساختار و اجزای کلیدی در برد Galaxy F22

برد اصلی این مدل بر پایه‌ی چیپست MediaTek Helio G80 ساخته شده و شامل بخش‌های زیر است:

• Power IC: مدیریت ولتاژ و تغذیه کل سیستم.
• Charging IC: کنترل جریان و ولتاژ ورودی از درگاه Type-C.
• Display Section: خطوط MIPI و ارتباط بین LCD Connector و CPU.
• Audio Section: شامل آی‌سی صدا، اسپیکر و میکروفن.
• RF Section: مسیرهای مربوط به شبکه و آنتن برای ارتباط 4G.

تمامی این بخش‌ها در شماتیک سامسونگ F22 به‌صورت دقیق با نمادهای فنی مشخص شده‌اند.

نحوه استفاده از شماتیک در عیب‌یابی تخصصی

با بهره‌گیری از نقشه و Bordmap، تعمیرکار می‌تواند به‌صورت مرحله‌به‌مرحله مسیرهای معیوب را دنبال کند.
برای مثال:

• در صورت شارژ نشدن گوشی، ابتدا مسیر VBUS تا آی‌سی شارژ بررسی می‌شود.
• در عدم نمایش تصویر، مسیر بین PMIC و کانکتور LCD چک می‌شود.
• در مشکل آنتن‌دهی، فیلترهای RF و آنتن‌سوئیچ روی برد دنبال می‌شوند.

با دقت در شماتیک سامسونگ F22، می‌توان به‌راحتی محل دقیق خرابی را شناسایی و از تعویض بی‌مورد قطعات جلوگیری کرد.

علائم و اختصارات مهم در شماتیک F22

در نقشه‌های فنی سامسونگ از علائم استاندارد جهانی استفاده می‌شود که درک آن‌ها برای هر تعمیرکار ضروری است:

• VBAT: مسیر اصلی تغذیه از باتری
• VPH_PWR: ولتاژ خروجی از PMIC
• CHG_IN: ورودی مدار شارژ
• GND: مسیر زمین
• TX/RX: خطوط دیتا و ارتباطی
• AVDD / DVDD: تغذیه آنالوگ و دیجیتال

تمامی این اختصارات در آموزش‌های موجود در Bordmap به‌صورت تصویری توضیح داده شده‌اند.

بررسی تفاوت‌های شماتیک F22 با مدل‌های مشابه

در مقایسه با مدل‌های قبلی مانند Galaxy A21s، طراحی شماتیک F22 بهینه‌تر شده و مسیرهای پاور و RF تفکیک دقیق‌تری دارند.
همچنین در این مدل، مدار مدیریت تغذیه (PMIC) با کنترل حرارتی هوشمند همراه است که در نقشه به‌وضوح قابل مشاهده است.
این تغییرات، تعمیر این مدل را ساده‌تر و دقیق‌تر کرده‌اند.

مزیت استفاده از Bordmap در تحلیل شماتیک

سایت Bordmap تنها ارائه‌دهنده‌ی شماتیک‌های دقیق و واقعی برای مدل‌های مختلف سامسونگ است.
در Bordmap شما می‌توانید:

• مسیرهای فلت، تغذیه و دیتا را به‌صورت آنلاین دنبال کنید.
• از ابزار جستجوی قطعات برای یافتن محل آی‌سی‌ها استفاده کنید.
• به آموزش‌های نقشه‌خوانی و مخفف‌های فنی دسترسی داشته باشید.

استفاده از این قابلیت‌ها باعث می‌شود تا هر تعمیرکار بتواند با اطمینان و سرعت بالا عیب‌یابی کند.

نتیجه‌گیری

شماتیک سامسونگ F22 نقشه‌ای کامل از ساختار برد این گوشی است که مسیرهای ولتاژ، دیتا و قطعات حیاتی را نمایش می‌دهد.
با بررسی این نقشه در سایت Bordmap، تعمیرکاران می‌توانند مشکلاتی مانند شارژ نشدن، تصویر نداشتن یا قطع شبکه را به‌صورت دقیق و علمی برطرف کنند.
شناخت دقیق مسیرها و ساختار شماتیک، کلید موفقیت در تعمیرات سخت‌افزاری مدل F22 است.
