راهنمای جامع مشکلات سخت‌افزاری شیائومی K30S و حل آن‌ها با شماتیک شیائومی

شماتیک شیائومی یکی از ابزارهای اساسی برای تعمیرکاران موبایل است که به حل مشکلات سخت‌افزاری کمک می‌کند. در این مقاله به مشکلات رایج در گوشی شیائومی K30S می‌پردازیم. همچنین نشان می‌دهیم چگونه با خرید این محصول از سایت “بوردمپ” به راه‌حل‌های دقیق و حرفه‌ای دست یابید.

مشکلات رایج سخت‌افزاری شیائومی K30S و دلایل بروز آن‌ها

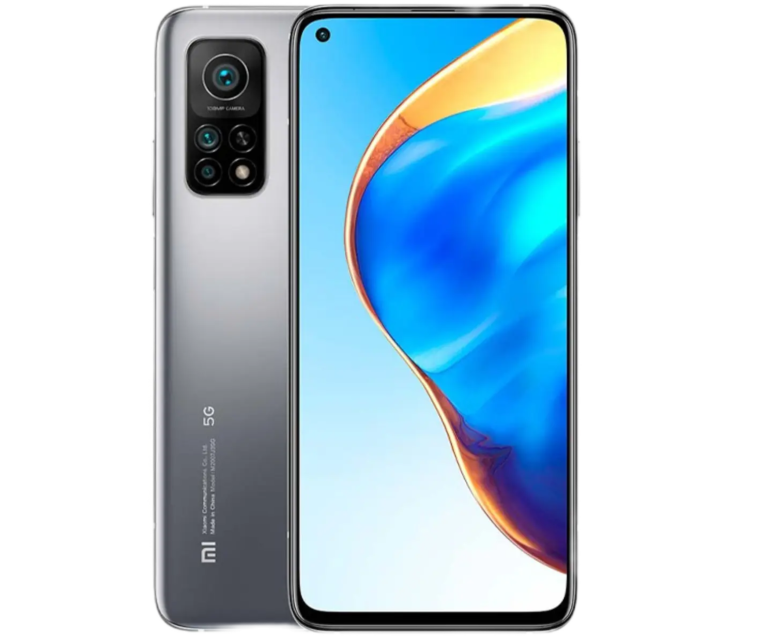

گوشی شیائومی K30S، با طراحی پیشرفته و ویژگی‌های خاص خود، یکی از مدل‌های محبوب در میان کاربران است. با این حال، مانند بسیاری از گوشی‌های هوشمند، ممکن است با مشکلات سخت‌افزاری مواجه شود. در این بخش، به بررسی مشکلات متداول این گوشی می‌پردازیم و هر مشکل را با جزئیات و دلایل احتمالی آن توضیح می‌دهیم.

بیشتر بخوانید : نقد و بررسی گوشی شیائومی k30s

مشکل عدم شناسایی سیم‌کارت در شیائومی K30S

یکی از مشکلات رایج کاربران، عدم شناسایی سیم‌کارت است. در این حالت، گوشی نمی‌تواند سیم‌کارت را تشخیص دهد یا خطایی مانند “No SIM” نمایش می‌دهد.

دلایل بروز مشکل:

خرابی سوکت سیم‌کارت به‌دلیل استفاده نادرست یا فشار زیاد.

اکسید شدن یا کثیف شدن پین‌های سوکت سیم‌کارت.

قطع یا آسیب در مسیرهای ارتباطی بین سوکت سیم‌کارت و مادربرد.

خرابی IC شبکه یا بیس‌باند که وظیفه مدیریت اتصال به شبکه را دارد.

مشکلات نرم‌افزاری که باعث ایجاد خطا در شناسایی سیم‌کارت می‌شوند.

راه‌حل‌ها:

با استفاده از شماتیک شیائومی K30S، مسیر سوکت سیم‌کارت تا IC شبکه را بررسی کنید.

در صورت وجود مشکل در پین‌ها، آن‌ها را تمیز یا تعویض کنید.

اگر IC شبکه دچار مشکل است، آن را تعویض کنید یا مسیرهای مرتبط را بازبینی نمایید.

مشکل در شارژ گوشی شیائومی K30S

عدم شارژ یا کندی شارژ یکی از مشکلات شایع در گوشی‌های هوشمند است که در K30S نیز دیده می‌شود.

علائم مشکل:

گوشی هنگام اتصال به شارژر هیچ واکنشی نشان نمی‌دهد.

سرعت شارژ بسیار کند است.

باتری به‌طور کامل شارژ نمی‌شود.

داغ شدن بیش‌ازحد گوشی هنگام شارژ.

دلایل بروز مشکل:

خرابی کانکتور شارژ به‌دلیل استفاده مکرر یا نفوذ گردوغبار.

قطع یا آسیب در مسیرهای ارتباطی مدار شارژ.

خرابی IC شارژ که وظیفه مدیریت جریان و ولتاژ شارژ را بر عهده دارد.

مشکلات باتری، از جمله باد کردن یا کاهش ظرفیت.

راه‌حل‌ها:

کانکتور شارژ را بررسی کرده و در صورت خرابی آن را تعویض کنید.

مسیرهای ولتاژ و جریان شارژ را با کمک شماتیک شیائومی دنبال کنید.

IC شارژ را تست کنید و در صورت خرابی، آن را تعویض کنید.

مشکلات صوتی در شیائومی K30S

مشکلات صوتی می‌توانند تجربه کاربری را به‌شدت تحت تأثیر قرار دهند. این مشکلات ممکن است شامل خرابی اسپیکر، میکروفون یا مشکلات در تماس صوتی باشند.

علائم مشکل:

قطع یا کیفیت پایین صدا هنگام مکالمه.

عدم پخش صدا از اسپیکر یا هندزفری.

صدای خش‌خش یا قطع‌وصل صدا هنگام استفاده از میکروفون.

دلایل بروز مشکل:

خرابی اسپیکر یا میکروفون به‌دلیل ضربه یا نفوذ مایعات.

قطع شدن اتصالات مدار صوتی.

خرابی IC صوتی که وظیفه پردازش سیگنال‌های صوتی را دارد.

راه‌حل‌ها:

قطعات اسپیکر و میکروفون را از نظر فیزیکی بررسی کنید.

با استفاده از شماتیک شیائومی K30S، مسیرهای صوتی را بررسی کنید و نقاط قطع‌شده را بازسازی نمایید.

در صورت خرابی IC صوتی، آن را تعویض کنید.

مشکل خاموش شدن ناگهانی گوشی

خاموش شدن ناگهانی گوشی یکی از مشکلاتی است که کاربران شیائومی K30S با آن مواجه می‌شوند.

دلایل بروز مشکل:

خرابی IC تغذیه یا مدیریت انرژی.

قطع ولتاژ در مسیرهای باتری به مادربرد.

خرابی باتری به‌دلیل استفاده طولانی‌مدت یا شارژ نادرست.

مشکلات دمایی که باعث فعال شدن سیستم ایمنی گوشی می‌شود.

راه‌حل‌ها:

با استفاده از شماتیک شیائومی، مسیرهای تغذیه را بررسی کنید.

IC تغذیه را تست و در صورت نیاز تعویض کنید.

باتری گوشی را با مدل سالم جایگزین کنید.

مشکل در صفحه‌نمایش شیائومی K30S

مشکلات صفحه‌نمایش نیز در این مدل گزارش شده‌اند که می‌توانند عملکرد کلی گوشی را مختل کنند.

علائم مشکل:

سیاه شدن کامل صفحه‌نمایش.

ظاهر شدن خطوط عمودی یا افقی روی صفحه.

پرش تصویر یا تأخیر در نمایش.

دلایل بروز مشکل:

خرابی کانکتور صفحه‌نمایش.

قطع یا آسیب در مسیرهای ارتباطی بین صفحه‌نمایش و مادربرد.

خرابی IC تصویر که وظیفه پردازش سیگنال‌های تصویری را دارد.

راه‌حل‌ها:

کانکتور صفحه‌نمایش را بررسی کنید و در صورت نیاز تعویض کنید.

با کمک شماتیک شیائومی K30S، مسیرهای مرتبط با IC تصویر را بازبینی کنید.

IC تصویر را در صورت خرابی تعویض کنید.

مشکل در سنسورهای گوشی شیائومی K30S

سنسورها نقش مهمی در عملکرد گوشی دارند و خرابی آن‌ها می‌تواند به مشکلاتی مانند عدم چرخش تصویر، قطع تماس خودکار یا اختلال در روشنایی صفحه منجر شود.

دلایل بروز مشکل:

قطع ارتباط سنسورها با مادربرد.

خرابی قطعات داخلی سنسورها.

مشکلات نرم‌افزاری که باعث عدم شناسایی سنسورها می‌شود.

راه‌حل‌ها:

سنسورها و اتصالات آن‌ها را بررسی کنید.

از شماتیک شیائومی برای یافتن مسیرهای مرتبط با سنسورها استفاده کنید.

اهمیت شماتیک شیائومی در تعمیر مشکلات سخت‌افزاری

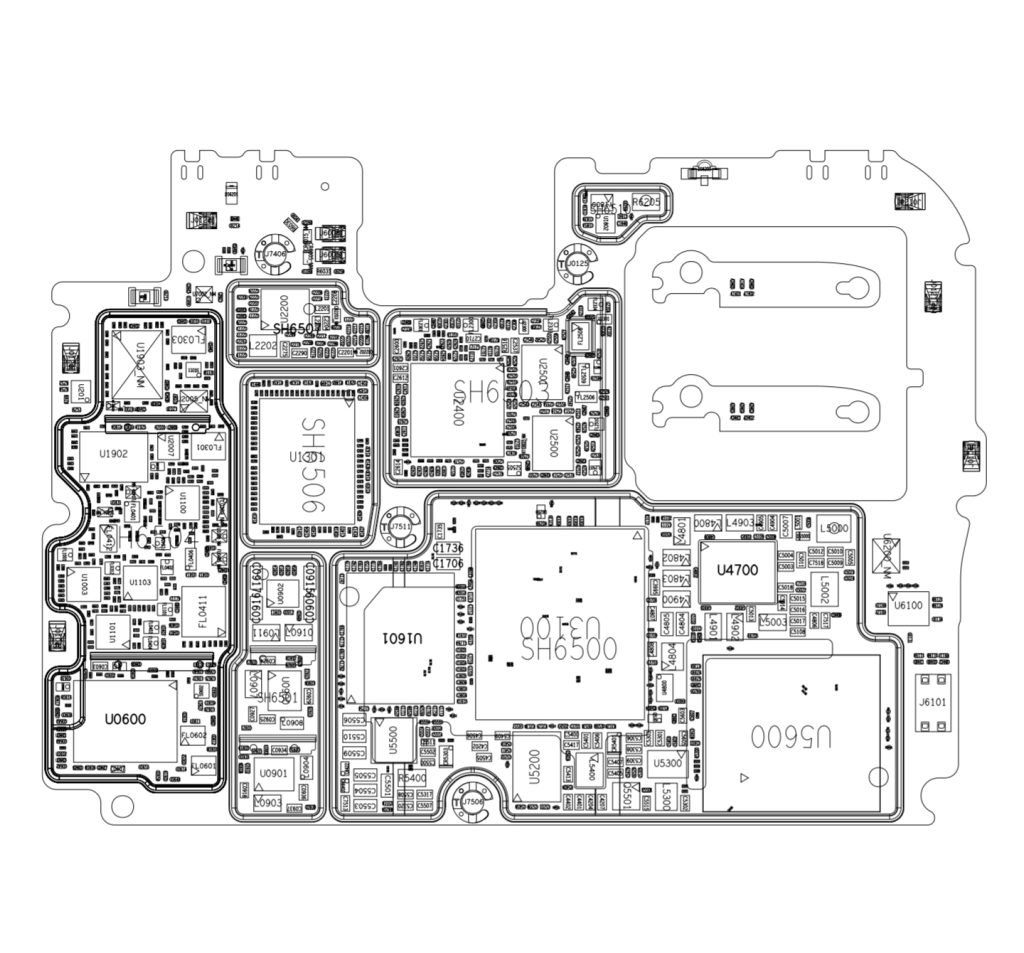

شماتیک‌های سخت‌افزاری، نقشه‌های دقیقی از مدارهای داخلی گوشی‌ها هستند.
این نقشه‌ها به تعمیرکاران امکان می‌دهند مشکلات را با سرعت بیشتری شناسایی کنند.

با استفاده از شماتیک شیائومی K30S، شما می‌توانید موارد زیر را با دقت بیشتری بررسی کنید:

شارژ: یافتن نقاط اتصال خراب یا قطعات معیوب در مسیر شارژ.

مدار تغذیه: شناسایی خرابی در قطعاتی که باعث خاموش شدن گوشی می‌شوند.

صدا: عیب‌یابی مشکلات میکروفون و اسپیکر.

حل مشکل عدم شناسایی سیم‌کارت در شیائومی K30S

یکی از مشکلات رایج در شیائومی K30S، عدم شناسایی سیم‌کارت است.
این مشکل می‌تواند به دلایل زیر باشد:

1. خرابی سوکت سیم‌کارت.
2. اتصال نادرست بین سوکت و مادربرد.
3. خرابی IC مدیریت شبکه.

راه‌حل:
با استفاده از شماتیک شیائومی، نقاط اتصال سوکت را بررسی کنید.
همچنین، مسیر ارتباطی IC مدیریت شبکه را برای قطعی احتمالی چک کنید.

رفع مشکل شارژ شیائومی K30S با شماتیک

مشکلات شارژ معمولاً به بخش‌های سخت‌افزاری مانند IC شارژ و کانکتور مرتبط هستند.
با شماتیک شیائومی، مراحل زیر را دنبال کنید:

ابتدا ولتاژ ورودی کانکتور شارژ را بررسی کنید.

مسیر انتقال ولتاژ را در مدار دنبال کنید.

خرابی احتمالی IC شارژ را شناسایی و رفع کنید.

خاموشی ناگهانی گوشی و راه‌حل آن

خاموش شدن ناگهانی گوشی، اغلب به دلایل زیر رخ می‌دهد:

1. نقص در IC تغذیه.
2. خرابی باتری.
3. اتصالات معیوب در مدار تغذیه.

راه‌حل:
با استفاده از شماتیک شیائومی K30S، مسیرهای ولتاژ را بررسی کنید.
در صورت نیاز، IC تغذیه را تعویض کنید.

چرا باید از “بوردمپ” خرید کنید؟

سایت “بوردمپ” و نسخه انگلیسی آن یعنی “Bordmap“، یکی از معتبرترین منابع برای خرید شماتیک شیائومی است.
با خرید این محصول از “بوردمپ”، به اطلاعات زیر دسترسی خواهید داشت:

نقشه کامل مدار گوشی شیائومی K30S.

راهنمای عیب‌یابی دقیق برای مشکلات رایج.

راه‌حل‌های حرفه‌ای برای تعمیر سریع‌تر.

رفع مشکل صدا در شیائومی K30S با شماتیک

مشکلات صدا معمولاً به بخش‌های زیر مربوط می‌شوند:

خرابی میکروفون یا اسپیکر.

نقص در مدار صوتی گوشی.

با استفاده از شماتیک شیائومی، می‌توانید به‌سرعت مسیرهای مدار صوتی را بررسی کرده و مشکلات را برطرف کنید.

صفحه‌نمایش شیائومی K30S و مشکلات رایج

صفحه‌نمایش این گوشی ممکن است با مشکلات زیر مواجه شود:

1. سیاه شدن تصویر.
2. پرش تصویر.
3. عدم روشن شدن صفحه.

راه‌حل:
با شماتیک شیائومی K30S، اتصالات صفحه‌نمایش را بررسی کنید.
IC تصویر را در صورت خرابی تعویض کنید.

ویژگی‌های شماتیک شیائومی K30S موجود در Bordmap

شماتیک ارائه‌شده در Bordmap دارای ویژگی‌های زیر است:

نقشه‌های واضح و کامل از تمامی بخش‌ها.

امکان شناسایی سریع مشکلات.

کمک به تعمیر حرفه‌ای گوشی شیائومی K30S.

نتیجه‌گیری

استفاده از شماتیک شیائومی یک ابزار ضروری برای تعمیرکاران است.
با خرید این محصول از سایت “بوردمپ”، می‌توانید تعمیرات خود را به سطح حرفه‌ای برسانید.

شماتیک‌های ارائه‌شده در “بوردمپ” و “Bordmap” به شما کمک می‌کنند تا مشکلات شیائومی K30S را با دقت بیشتری حل کنید.

اگر تعمیرات حرفه‌ای را دنبال می‌کنید، خرید این محصول را از دست ندهید!

برای تعمیرات تخصصی، این شماتیک یک ابزار بی‌نظیر برای شما خواهد بود.
