مادربرد
نقشه کامل آیفون ۶ اس پلاس

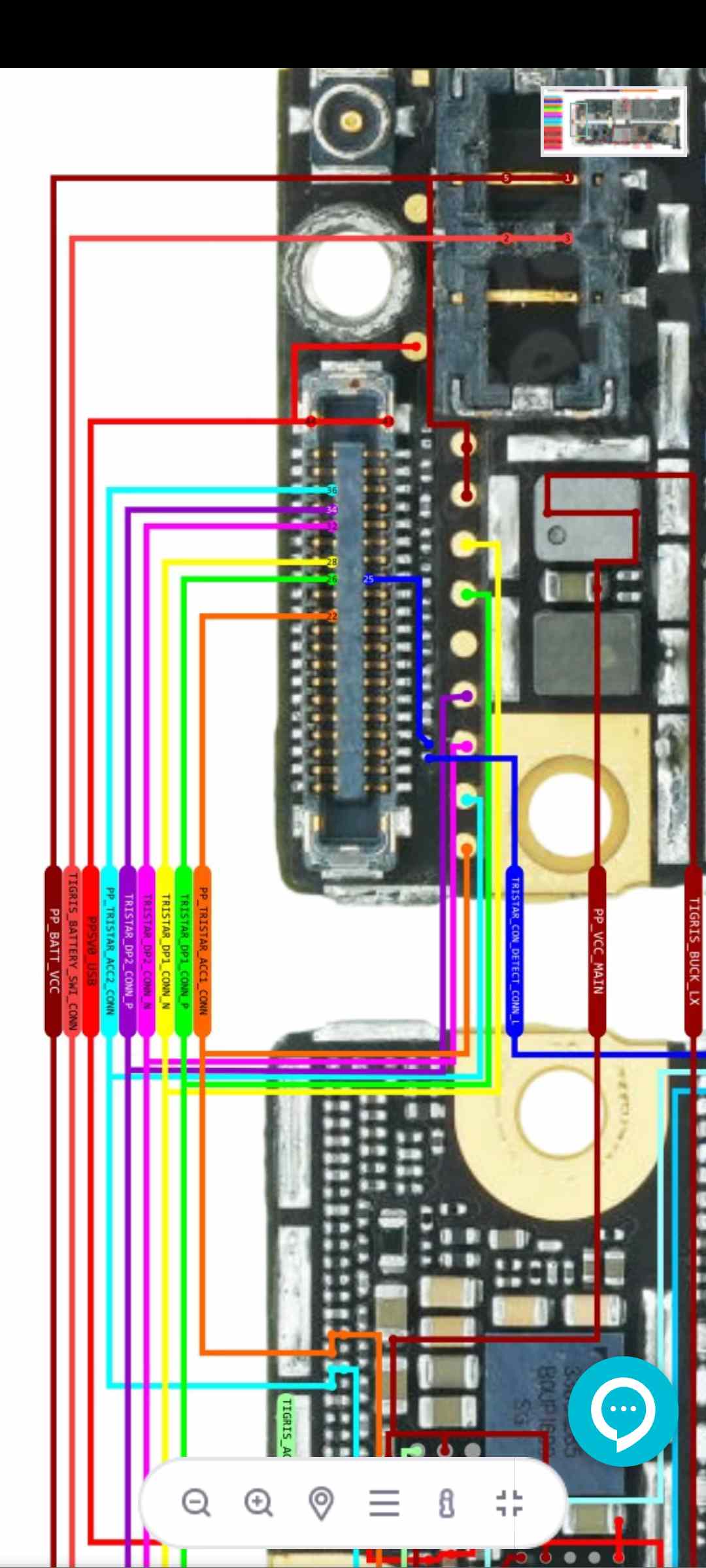

- DIODA CONNECTOR – دیود ولیو کانکتورها
- BACK CAMERA – دوربین عقب واید
- BASEBAND CIRCUIT – بیس باند

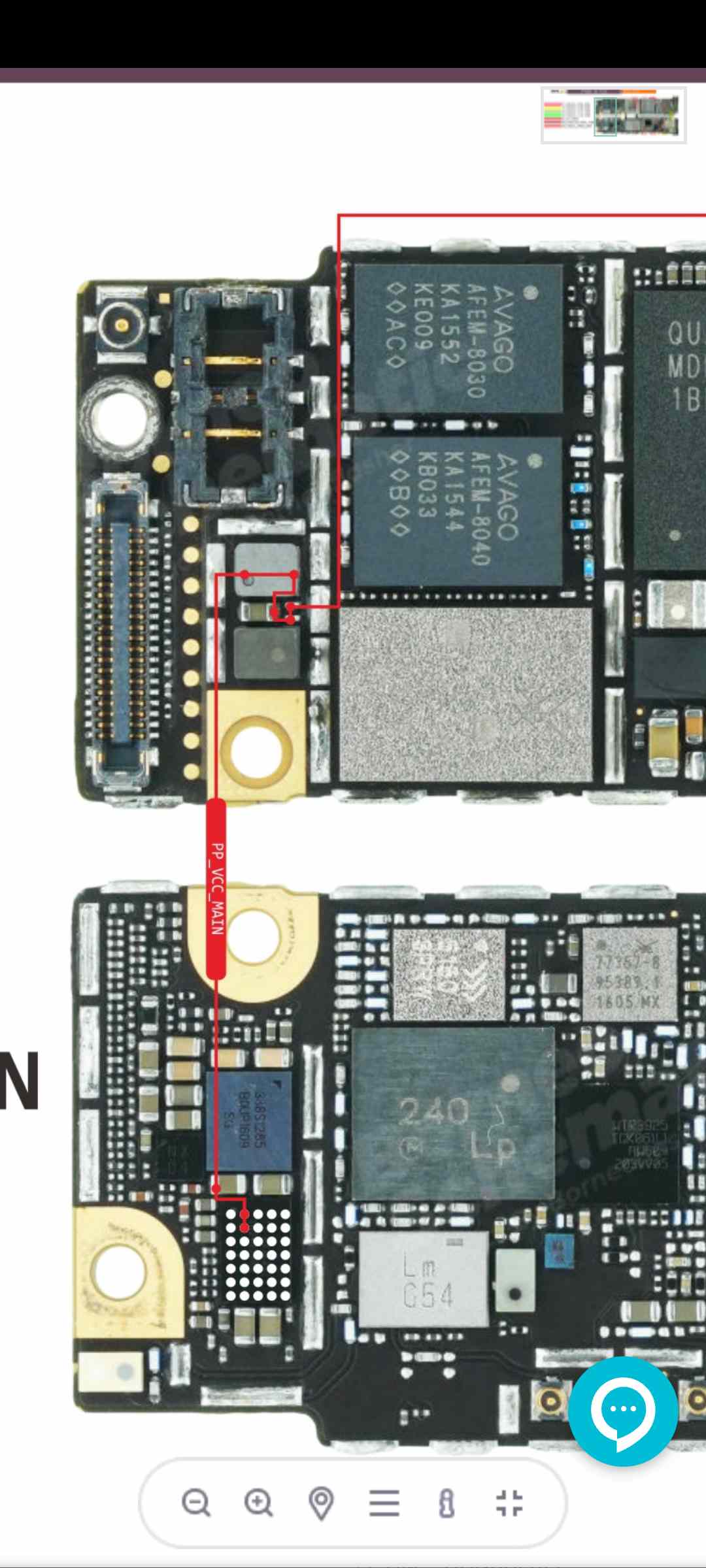

- CHARGE AND DATA – مسیر شارژ و دیتا
- COMPONENT NAME – نام قطعه
- FRONT CAMERA – دوربین جلو
- FINGERPRINT – اثرانگشت
- HANDSFREE – هندزفری
- LCD – ال سی دی
- LCD LIGHT – ال سی دی لایت
- MIC SPEAKER BUZZER – میکروفون اسپیکر بازر
- NETWORK – شبکه
- ON OFF VOLUME KEY – کلید روشن خاموش پاور
- SIM CARD – سیمکارت
- THERMISTOR – مقاومت ترمیستور
- TOUCHSCREEN – تاچ صفحه
- WIFI BLUETOOTH GPS – وای فای بلوتوث جی پی اس

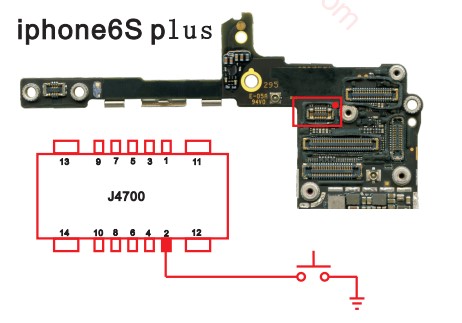

مدارهای روشن و خاموش تلفن
دوربین

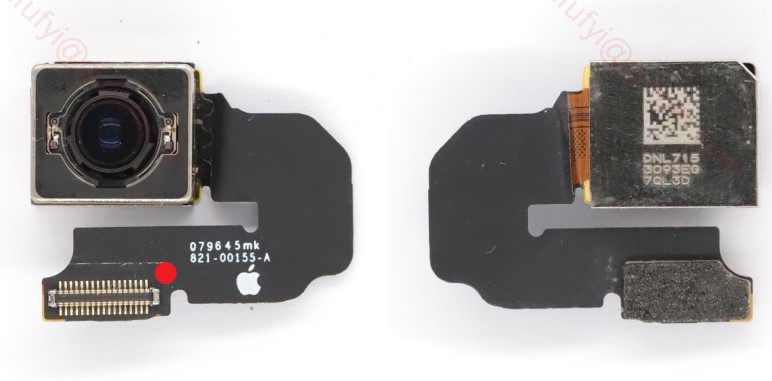

تصویر ظاهری دوربین

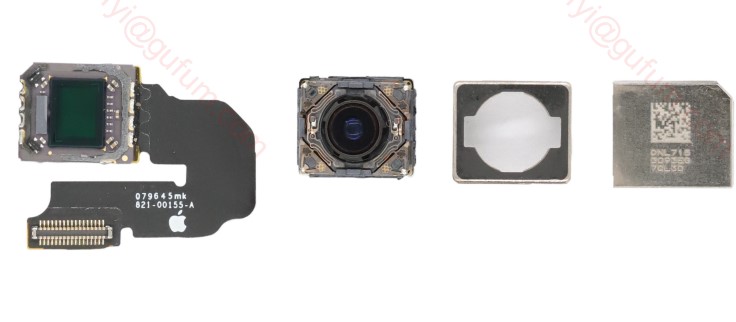

اجزای ظاهری دوربین از نمای جلو

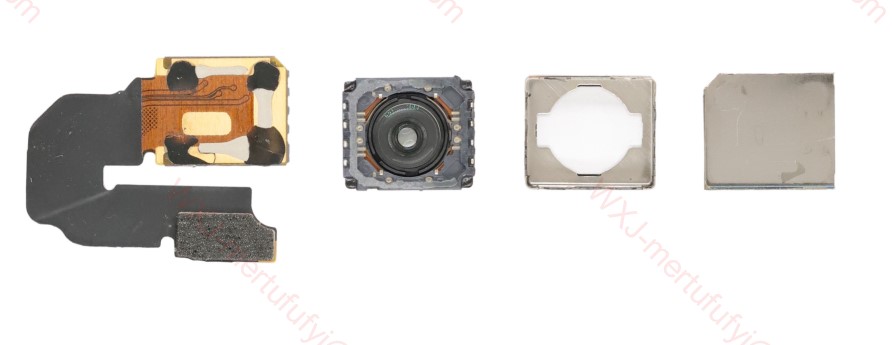

اجزای ظاهری دوربین از نمای پشت

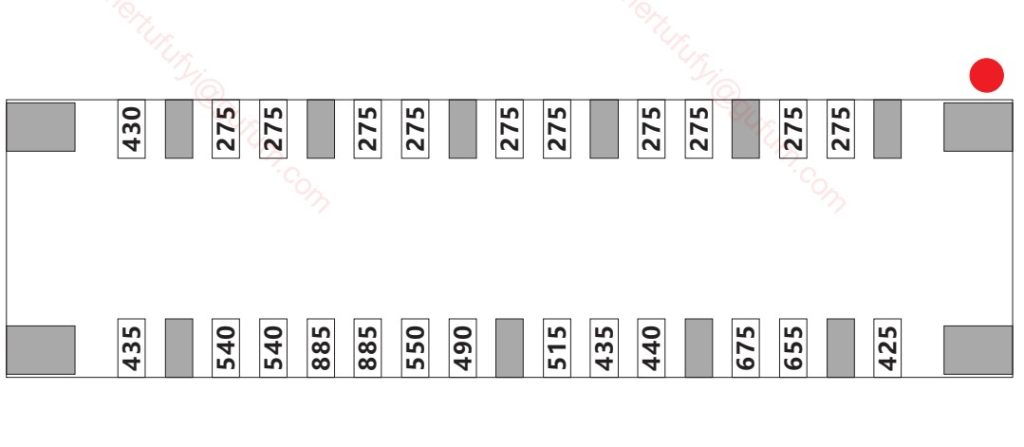

اهم پایه های کانکتور دوربین
نقشه و شماتیک آیفون ۶s پلاس: مرجع کامل برای رفع مشکلات سختافزاری
تعمیر گوشیهای قدیمیتر مانند آیفون ۶s پلاس همچنان یکی از مهمترین بخشهای تعمیرات موبایل است. با توجه به محبوبیت این مدل، بسیاری از کاربران هنوز از آن استفاده میکنند. در نتیجه، تعمیرکاران موبایل با مشکلات متعددی در این مدل روبرو میشوند. دسترسی به نقشه و شماتیک آیفون میتواند روند عیبیابی و تعمیر این دستگاه را بسیار آسانتر و سریعتر کند.
اهمیت نقشه و شماتیک آیفون در تعمیرات حرفهای
نقشه و شماتیک آیفون مانند یک نقشه راه برای تعمیرکاران عمل میکند. این نقشهها شامل اطلاعات دقیقی از مسیرهای الکترونیکی، قطعات مختلف برد، و اتصالات حیاتی هستند. این اطلاعات برای تشخیص مشکلات پیچیده ضروری است.
هر برد الکترونیکی دارای مسیرهای ولتاژ و سیگنال پیچیدهای است که بدون نقشههای شماتیک، یافتن خرابی در آنها تقریباً غیرممکن خواهد بود. این نقشهها به تعمیرکار کمک میکند که مسیرهای آسیبدیده یا قطعات معیوب را با دقت بالا شناسایی کند.
مشکلات سختافزاری رایج در آیفون ۶s پلاس و راهکارهای رفع آنها
در ادامه، مشکلاتی که معمولاً کاربران آیفون ۶s پلاس با آن مواجه میشوند و تعمیرکاران بیشتر در گوگل جستجو میکنند را بررسی میکنیم.
۱. مشکل روشن نشدن گوشی
یکی از شایعترین مشکلات آیفون ۶s پلاس، روشن نشدن گوشی است. این مشکل ممکن است به دلایل مختلفی رخ دهد:
- خرابی IC تغذیه (PMU)
- آسیب دیدن باتری
- اتصالی یا قطع شدن مسیرهای تغذیه روی برد
نحوه تشخیص مشکل:
برای عیبیابی این مشکل، ابتدا باید ولتاژهای اصلی در برد را بررسی کنید. با استفاده از نقشه و شماتیک آیفون، نقاط تست ولتاژ مشخص شدهاند و میتوانید این نقاط را با مولتیمتر چک کنید. اگر در یکی از مسیرها ولتاژ وجود نداشته باشد، باید قطعه مرتبط با آن مسیر را بررسی و در صورت نیاز تعویض کنید.
۲. مشکل شارژ نشدن گوشی
شارژ نشدن آیفون ۶s پلاس یکی دیگر از مشکلات رایج است که تعمیرکاران با آن مواجه میشوند. این مشکل معمولاً به دلیل موارد زیر اتفاق میافتد:
- خرابی IC شارژ (Tristar یا U2)
- آسیب دیدن کانکتور شارژ
- وجود مشکل در مسیرهای ولتاژ مرتبط با شارژ
نحوه عیبیابی:
با استفاده از نقشه شماتیک، مسیرهای شارژ را شناسایی کرده و قطعات مرتبط را تست کنید. در بسیاری از موارد، تعویض IC شارژ مشکل را حل میکند.
۳. مشکل عدم شناسایی سیمکارت
اگر آیفون ۶s پلاس سیمکارت را شناسایی نمیکند، دلایل زیر محتمل است:
- خرابی IC بیسباند
- قطع شدن مسیرهای ارتباطی سیمکارت
- مشکل در کانکتور سیمکارت
- بررسی مسیرهای بیسباند:
با مراجعه به نقشه و شماتیک آیفون، مسیرهای مرتبط با آنتن و بیسباند را پیدا کرده و اتصالات را تست کنید. خرابیهای بیسباند معمولاً نیاز به تعویض IC دارند، اما در برخی موارد، تعمیر مسیرها نیز کافی است.
۴. خرابی اسپیکر یا میکروفون
عمل نکردن اسپیکر یا میکروفون در آیفون ۶s پلاس میتواند به دلیل خرابی قطعات داخلی یا آسیب به مسیرهای مربوطه باشد.
مراحل تشخیص:
ابتدا از سلامت اسپیکر و میکروفون مطمئن شوید.
با استفاده از نقشه شماتیک، مسیرهای مرتبط را بررسی کرده و نقاط تست را چک کنید.
در صورت لزوم، آیسی صدا را تعویض کنید.
۵. مشکل دکمه هوم (Touch ID)
دکمه هوم آیفون ۶s پلاس به دلیل استفاده مداوم، یکی از بخشهایی است که بیشتر دچار مشکل میشود. این خرابی میتواند ناشی از قطع شدن مسیرها یا خرابی خود دکمه باشد.
نحوه رفع مشکل:
ابتدا دکمه هوم را از نظر فیزیکی بررسی کنید.
با کمک نقشه شماتیک، مسیرهای مرتبط با دکمه را بررسی کنید.
مزایای استفاده از نقشه و شماتیک آیفون ۶s پلاس
سلوشنهای تعمیر آیفون ۶s پلاس شامل راهکارهای عملی برای رفع مشکلات مختلف سختافزاری است. این سلوشنها با استفاده از نقشهها و شماتیکهای دقیق، فرایند تعمیرات را آسانتر میکنند.
ابزارهای موردنیاز برای کار با نقشه شماتیک
برای بهرهگیری از نقشههای شماتیک، به ابزارهای زیر نیاز دارید:
- مولتیمتر دیجیتال: برای اندازهگیری ولتاژ و تست قطعات
- هیتر: برای تعویض قطعات SMD
- لوپ تعمیرات: برای بررسی دقیق مسیرها
چرا نقشه و شماتیک آیفون ۶s پلاس ضروری است؟
با پیچیدهتر شدن طراحی بردهای موبایل، تعمیر آنها بدون نقشههای دقیق تقریباً غیرممکن است. نقشه و شماتیک آیفون به شما این امکان را میدهد که مشکلات را سریعتر و دقیقتر شناسایی کنید.
جمعبندی
تعمیر آیفون ۶s پلاس نیاز به دانش و ابزار دقیق دارد. نقشه و شماتیک آیفون ابزار کلیدی برای هر تعمیرکار است که به شناسایی و رفع مشکلات سختافزاری کمک میکند. این محصول به شما امکان میدهد که تعمیرات را با دقت و سرعت بیشتری انجام دهید و از آسیبهای بیشتر جلوگیری کنید.
